| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | एसएमटीएल300 |
| मूक: | 1 सेट |
| कीमत: | USD1-150K/set |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

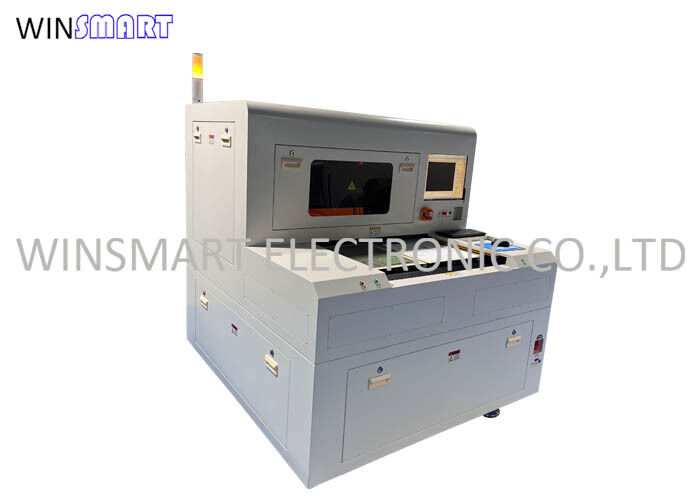

300x300 मिमी धूल मुक्त कोई तनाव यूवी लेजर पीसीबी Depaneling मशीन
यूवी लेजर पीसीबी डिपैनलिंग मशीन अवलोकनः
यूवी लेजर पीसीबी डिपैनलिंग मशीन एक उच्च परिशुद्धता प्रणाली है जिसका उपयोग यांत्रिक तनाव या संदूषण के बिना एक बड़े पैनल से व्यक्तिगत प्रिंटेड सर्किट बोर्ड इकाइयों को अलग करने (डिपैनल) के लिए किया जाता है।300mm × 300mm कार्य क्षेत्र इस मशीन मोबाइल उपकरणों में इस्तेमाल किया मध्यम आकार के पीसीबी के लिए उपयुक्त बनाता है, चिकित्सा उपकरण, ऑटोमोबाइल इलेक्ट्रॉनिक्स, और अधिक।
पारंपरिक डेपेनेलिंग विधियों (जैसे, रूटिंग, पंचिंग, या वी-कटिंग) के विपरीत, यह मशीन पीसीबी सब्सट्रेट (एफआर 4, पॉलीमाइड, आदि) के माध्यम से साफ और सटीक रूप से काटने के लिए यूवी लेजर का उपयोग करती है।) बिना यांत्रिक संपर्क केयह सुनिश्चित करता है कि कोई तनाव, कोई धूल, और कोई delamination नहीं।
यूवी लेजर पीसीबी डिपैनलिंग मशीन विशेषताएंः
300×300 मिमी कार्यक्षेत्र: उच्च लचीलेपन के साथ मध्यम आकार के पीसीबी पैनलों का समर्थन करता है।
यूवी लेजर पीसीबी डिपैनलिंग मशीनविनिर्देशः
| मॉडल | SMTL300, दोहरी मेज |
| शक्ति | 380V AC, 50Hz, 20A |
| संपीड़ित वायु | संपीड़ित हवा |
| मशीन का आयाम | 1450 ((L) x1350 ((W) x1665 ((H) मिमी |
| स्थापना स्थान | 3000x3000x2500 मिमी |
| मशीन का वजन | 800 किलो |
| परिवेश का तापमान | 22 ~ 25 °C |
| तापमान परिवर्तन | ± 1 °C / 24 घंटे के भीतर |
| परिवेश आर्द्रता | 40% ~ 70% के भीतर (कोई स्पष्ट संघनक की अनुमति नहीं है) |
| धूल मुक्त ग्रेड | 100000 या उससे अधिक |
| बिजली की खपत | 6 किलोवाट |
| काटने की चौड़ाई | ≤ 50 मिमी × 50 मिमी |
| काटने की सामग्री | पीसीबी / एफपीसी, एलसीपी / गोंद और अन्य संबंधित सामग्रियों का पूर्ण कट / आधा कट |
| काटने की मोटाई | ≤ 3 मिमी |
| काटने की गति | ≤ 3000 मिमी / एस |
| समग्र मशीनिंग सटीकता | ≤ 30um |
| प्रसंस्करण पैटर्न | सीधी रेखा, स्लैश, वक्र, असामान्यता आदि |
| लेजर | 355nm प्रकाश तरंग नैनो सेकंड लेजर |
| पुनरावृत्ति की आवृत्ति | 50-150kHz |
| लेजर शक्ति | यूवी 15W@30KHz |
| पल्स चौड़ाई | < 20 एनएस |
| ऊर्जा स्थिरता | < 3% आरएमएस 8 घंटे में |
| बीम की गुणवत्ता m2 | < 1.3 |
| मोड | 2500mm/S |
| वारंटी | 1 वर्ष |
| सेवा | विदेशी प्रशिक्षण उपलब्ध है |
यूवी लेजर पीसीबी डिपैनलिंग मशीनलाभः
यूवी लेजर पीसीबी डिपेनेलिंग मशीन एक उच्च परिशुद्धता, गैर-संपर्क डिपेनेलिंग समाधान है जिसे मुद्रित सर्किट बोर्डों (पीसीबी) को काटने, ड्रिल करने और चिह्नित करने के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से इलेक्ट्रॉनिक्स में उपयोग किया जाता है,चिकित्सा उपकरण, ऑटोमोबाइल, एयरोस्पेस और दूरसंचार उद्योग जहां उच्च परिशुद्धता और न्यूनतम तनाव की आवश्यकता होती है।
इसका उपयोग पीसीबी डेपेनिंग में इसकी छोटी तरंग दैर्ध्य (355 एनएम) और पीसीबी सामग्री जैसे एफआर 4, पॉलीमाइड, सिरेमिक और एल्यूमीनियम-समर्थित सब्सट्रेट में उच्च अवशोषण दक्षता के कारण किया जाता है।न्यूनतम थर्मल प्रभाव के साथ सटीक कटौती.
यूवी लेजर पीसीबी डिपैनलिंग मशीन अनुप्रयोगः
स्मार्टफोन और टैबलेट पीसीबी
पहनने योग्य उपकरण इलेक्ट्रॉनिक्स (स्मार्टवॉच, फिटनेस बैंड)
चिकित्सा और प्रत्यारोपित उपकरण
ऑटोमोटिव एडीएएस और सूचना मनोरंजन बोर्ड
उच्च घनत्व वाले कठोर-लचीले पीसीबी
एलईडी पैनल और प्रकाश मॉड्यूल
|
