| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | SMTS01 |
| मूक: | 1 सेट |
| कीमत: | USD1-10000/Set |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
±2°C मोलिब्डेनम मिश्र धातु थर्मोड के साथ सटीक स्वचालित सोल्डरिंग मशीन

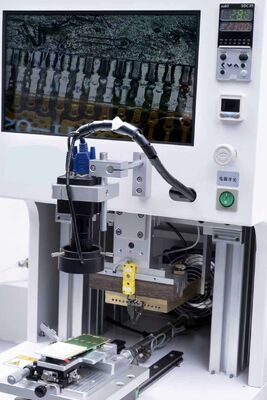

मिनी स्वचालित सोल्डरिंग मशीन परिचय:
एक मिनी हॉट बार सोल्डरिंग मशीन एक कॉम्पैक्ट, उच्च-सटीक सोल्डरिंग सिस्टम है जिसे लचीले मुद्रित सर्किट (FPC), फ्लैट लचीली केबल (FFC), या लघु LCD डिस्प्ले (जैसे स्मार्टफोन, टैबलेट, स्मार्टवॉच या हैंडहेल्ड डिवाइस में) से छोटी तारों को जोड़ने के लिए डिज़ाइन किया गया है।
यह हॉट बार सोल्डरिंग तकनीक का उपयोग करता है - विश्वसनीय विद्युत और यांत्रिक कनेक्शन बनाने के लिए कस्टम-आकार के थर्मोड के माध्यम से नियंत्रित गर्मी और दबाव लागू करना।
मिनी स्वचालित सोल्डरिंग मशीन विशेषताएं:
1. पल्स हीटिंग तकनीक का उपयोग करें, तापमान नियंत्रण सटीक है, और तापमान नमूनाकरण आवृत्ति 0.1s है
2. मल्टी स्टेज तापमान वृद्धि नियंत्रण, ±2℃ सोल्डरिंग सटीकता
3. वास्तविक समय तापमान वक्र प्रदर्शन
4. उच्च परिशुद्धता सोल्डरिंग, सटीक तापमान और स्थिति के साथ सुसंगत सोल्डर जोड़ों को सुनिश्चित करता है।
5. स्वचालित तार फीडिंग: कुशल संचालन के लिए स्वचालित रूप से तारों को फीड और स्थिति देता है।
6. प्रोग्रामेबल ऑपरेशन: अनुकूलन योग्य सोल्डरिंग पैटर्न, टाइमिंग और तापमान प्रोफाइल प्रदान करता है।
मिनी स्वचालित सोल्डरिंग मशीन विशिष्टता:
| मशीन का आकार | 500×500×600mm |
| कार्य क्षेत्र | अधिकतम 200*170mm |
| मशीन का वजन | 62Kg |
| कार्य वायु दाब | 0.6-0.8Mpa |
| फिक्स्चर मात्रा | 1 |
| थर्मोड हेड का आकार | अधिकतम 40*3mm |
| वेल्डिंग सटीकता | पिच 0.2mm |
| दबाने का समय | 1~99.9s |
| तापमान सेटिंग्स | RT~500℃ सहिष्णुता ±5℃ |
| वेल्डिंग दबाव | 1~20Kg |
| तापमान सेटिंग्स | दो |
| कार्य वातावरण | 10-60℃,40%-95% |
| बिजली की आपूर्ति | AC220V±10% 50HZ,2200W |
| संरेखण मोड | CCD + LCD मॉनिटर |
| फीडिंग मोड | मैनुअल |
| प्रारंभिक मोड | स्टार्ट बटन दबाएं |
| रोटेशन प्लेटफ़ॉर्म | सिलेंडर नियंत्रण, सहिष्णुता<0.02mm |
| थर्मोड सामग्री | मोलिब्डेनम मिश्र धातु |
| थर्मोड का आकार | अधिकतम 60mm लंबा |
| उत्पत्ति | चीन |
| फिक्सिंग मोड | अनुकूलित फिक्स्चर |
| अनुप्रयोग | FFC से PCB, FPC से PCB, तारों से PCB |
| वारंटी | 12 महीने |
मिनी स्वचालित सोल्डरिंग मशीन कार्य:
LCD पैनलों (COF/COG बॉन्डिंग) के लिए FPC/FFC सोल्डरिंग
ACF (एनिसोट्रोपिक कंडक्टिव फिल्म) बॉन्डिंग
वायर-टू-पीसीबी या वायर-टू-एलसीडी मॉड्यूल सोल्डरिंग
थर्मोड हीटिंग और कूलिंग चक्र नियंत्रण
बॉन्डिंग प्रक्रिया के दौरान बल अनुप्रयोग
एलसीडी और फ्लेक्स सर्किट का सटीक संरेखण
मिनी स्वचालित सोल्डरिंग अनुप्रयोग:
मोबाइल फोन एलसीडी मॉड्यूल असेंबली
स्मार्टवॉच या पहनने योग्य डिस्प्ले सोल्डरिंग
टैबलेट और ई-रीडर डिस्प्ले बॉन्डिंग
ऑटोमोटिव क्लस्टर और इंफोटेनमेंट स्क्रीन असेंबली
मेडिकल डिवाइस डिस्प्ले
छोटे पैमाने पर प्रोटोटाइपिंग और आर एंड डी
|
|
| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | SMTS01 |
| मूक: | 1 सेट |
| कीमत: | USD1-10000/Set |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
±2°C मोलिब्डेनम मिश्र धातु थर्मोड के साथ सटीक स्वचालित सोल्डरिंग मशीन
मिनी स्वचालित सोल्डरिंग मशीन परिचय:
एक मिनी हॉट बार सोल्डरिंग मशीन एक कॉम्पैक्ट, उच्च-सटीक सोल्डरिंग सिस्टम है जिसे लचीले मुद्रित सर्किट (FPC), फ्लैट लचीली केबल (FFC), या लघु LCD डिस्प्ले (जैसे स्मार्टफोन, टैबलेट, स्मार्टवॉच या हैंडहेल्ड डिवाइस में) से छोटी तारों को जोड़ने के लिए डिज़ाइन किया गया है।
यह हॉट बार सोल्डरिंग तकनीक का उपयोग करता है - विश्वसनीय विद्युत और यांत्रिक कनेक्शन बनाने के लिए कस्टम-आकार के थर्मोड के माध्यम से नियंत्रित गर्मी और दबाव लागू करना।
मिनी स्वचालित सोल्डरिंग मशीन विशेषताएं:
1. पल्स हीटिंग तकनीक का उपयोग करें, तापमान नियंत्रण सटीक है, और तापमान नमूनाकरण आवृत्ति 0.1s है
2. मल्टी स्टेज तापमान वृद्धि नियंत्रण, ±2℃ सोल्डरिंग सटीकता
3. वास्तविक समय तापमान वक्र प्रदर्शन
4. उच्च परिशुद्धता सोल्डरिंग, सटीक तापमान और स्थिति के साथ सुसंगत सोल्डर जोड़ों को सुनिश्चित करता है।
5. स्वचालित तार फीडिंग: कुशल संचालन के लिए स्वचालित रूप से तारों को फीड और स्थिति देता है।
6. प्रोग्रामेबल ऑपरेशन: अनुकूलन योग्य सोल्डरिंग पैटर्न, टाइमिंग और तापमान प्रोफाइल प्रदान करता है।
मिनी स्वचालित सोल्डरिंग मशीन विशिष्टता:
| मशीन का आकार | 500×500×600mm |
| कार्य क्षेत्र | अधिकतम 200*170mm |
| मशीन का वजन | 62Kg |
| कार्य वायु दाब | 0.6-0.8Mpa |
| फिक्स्चर मात्रा | 1 |
| थर्मोड हेड का आकार | अधिकतम 40*3mm |
| वेल्डिंग सटीकता | पिच 0.2mm |
| दबाने का समय | 1~99.9s |
| तापमान सेटिंग्स | RT~500℃ सहिष्णुता ±5℃ |
| वेल्डिंग दबाव | 1~20Kg |
| तापमान सेटिंग्स | दो |
| कार्य वातावरण | 10-60℃,40%-95% |
| बिजली की आपूर्ति | AC220V±10% 50HZ,2200W |
| संरेखण मोड | CCD + LCD मॉनिटर |
| फीडिंग मोड | मैनुअल |
| प्रारंभिक मोड | स्टार्ट बटन दबाएं |
| रोटेशन प्लेटफ़ॉर्म | सिलेंडर नियंत्रण, सहिष्णुता<0.02mm |
| थर्मोड सामग्री | मोलिब्डेनम मिश्र धातु |
| थर्मोड का आकार | अधिकतम 60mm लंबा |
| उत्पत्ति | चीन |
| फिक्सिंग मोड | अनुकूलित फिक्स्चर |
| अनुप्रयोग | FFC से PCB, FPC से PCB, तारों से PCB |
| वारंटी | 12 महीने |
मिनी स्वचालित सोल्डरिंग मशीन कार्य:
LCD पैनलों (COF/COG बॉन्डिंग) के लिए FPC/FFC सोल्डरिंग
ACF (एनिसोट्रोपिक कंडक्टिव फिल्म) बॉन्डिंग
वायर-टू-पीसीबी या वायर-टू-एलसीडी मॉड्यूल सोल्डरिंग
थर्मोड हीटिंग और कूलिंग चक्र नियंत्रण
बॉन्डिंग प्रक्रिया के दौरान बल अनुप्रयोग
एलसीडी और फ्लेक्स सर्किट का सटीक संरेखण
मिनी स्वचालित सोल्डरिंग अनुप्रयोग:
मोबाइल फोन एलसीडी मॉड्यूल असेंबली
स्मार्टवॉच या पहनने योग्य डिस्प्ले सोल्डरिंग
टैबलेट और ई-रीडर डिस्प्ले बॉन्डिंग
ऑटोमोटिव क्लस्टर और इंफोटेनमेंट स्क्रीन असेंबली
मेडिकल डिवाइस डिस्प्ले
छोटे पैमाने पर प्रोटोटाइपिंग और आर एंड डी
