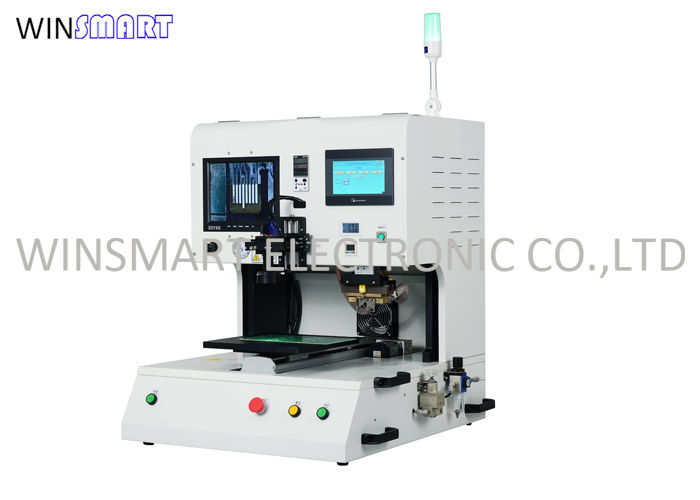

3 अक्ष हॉट बार सोल्डरिंग मशीन सोल्डरिंग के दौरान एक्स वाई आंदोलन की अनुमति देती है

गर्म बार सोल्डरिंग मशीन विवरणः

हॉट बार सोल्डरिंग मशीन एक सटीक वेल्डिंग उपकरण है जो पल्स हीटिंग तकनीक पर आधारित है।जो अल्पावधि और उच्च आवृत्ति पल्स करंट या ऊर्जा आउटपुट के माध्यम से सटीक तापमान नियंत्रण वेल्डिंग प्राप्त करता है, विशेष रूप से तापमान संवेदनशील या सूक्ष्म घटकों की वेल्डिंग आवश्यकताओं के लिए उपयुक्त है।उच्च अंत इलेक्ट्रॉनिक विनिर्माण और लघु उपकरण उत्पादन के लिए एक महत्वपूर्ण उपकरण बन गए हैं, विशेष रूप से उन परिदृश्यों में जिन्हें उच्च विश्वसनीयता और न्यूनतम थर्मल प्रभाव की आवश्यकता होती है, और उन्हें प्रतिस्थापित नहीं किया जा सकता है।

गर्म बार सोल्डरिंग मशीन के कार्यः

1. एक्स, वाई और जेड अक्षों का स्वतंत्र नियंत्रण
   • सोल्डरिंग हेड और घटकों के सटीक संरेखण और स्थिति को सक्षम करता है।
   • जटिल या बहु-बिंदु मिलाप कार्यों के लिए आदर्श।

2. एक थर्मल नियंत्रित हीटिंग तत्व (थर्मोड) का उपयोग जोड़ पर सीधे गर्मी लागू करने के लिए करता है।
   • फ्लेक्स-टू-पीसीबी, एफएफसी/एफपीसी-टू-पीसीबी और वायर-टू-पैड कनेक्शन के लिए उपयुक्त।

3. समायोज्य मिलाप तापमान (आमतौर पर 100°C-500°C) ।
   • नीचे की ओर नियंत्रित दबाव उचित बंधन सुनिश्चित करता है।
   • तापमान और बल की वास्तविक समय की निगरानी।

गर्म बार सोल्डरिंग मशीन विशेषताएंः

1अनूठी पल्स हीट तकनीक सबसे तेज़ मिलाप सिर हीटिंग प्रदान करती है।

2विभिन्न प्रकार के उत्पादों के लिए प्रोग्राम करने योग्य मिलाप तापमान, हीटिंग-अप दर और समय अवधि।

3थर्मोकपल कार्यरत सतह और थर्मोड के निकट स्थित है, इस प्रकार सटीक तापमान प्रतिक्रिया नियंत्रण प्रदान करता है।

4स्पष्ट रूप से दिखाई देने वाले एलईडी डिस्प्ले के साथ बंद लूप पीआईडी तापमान नियंत्रण।

5- मिलाप समय प्रोग्राम किया जा सकता है और तापमान से ट्रिगर होता है।

6फ्लोटिंग थर्मोड थर्मोड सिर और जोड़ने के लिए भागों के बीच लगातार दबाव और गर्मी हस्तांतरण सुनिश्चित करता है।

7सटीक बल नियंत्रण के लिए एलसीडी डिस्प्ले के साथ प्रोग्राम करने योग्य दबाव स्विच।

8परिमाण बढ़ाने वाले लेंस के साथ सीसीडी कैमरा प्रणाली को ठीक पिच पोजिशनिंग के लिए बाद में लगाया जा सकता है।

गर्म बार सोल्डरिंग मशीन विनिर्देशः

हॉट बार सोल्डरिंग मशीन अनुप्रयोगः

आम तौर पर, हम वेल्डिंग उपकरणों के लिए एसएमटी + रिफ्लो फर्नेस का उपयोग नहीं कर सकते हैं। मूल रूप से, हम मैनुअल वेल्डिंग के लिए निरंतर तापमान मिलाप लोहा का उपयोग कर सकते हैं, लेकिन मैनुअल वेल्डिंग में कुछ दोष हैं,जैसे असंगत संचालन कौशल, असमान संचालन, यहां तक कि गलत वेल्डिंग या क्षतिग्रस्त उत्पाद।पल्स गर्म प्रेस पर शक्ति के क्षण में आवश्यक तापमान तक पहुँच सकते हैंएक बार जब दबाव सिर के दोनों सिरों पर कोई वोल्टेज नहीं होता है, तो हवा ठंडा करने से जल्दी से कमरे के तापमान तक पहुंच सकता है, और दबाव सिर सपाट होता है, इसलिए वेल्डेड उत्पादों की उपस्थिति समान होती है,स्थिर उपज और सरल संचालन.
