| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | 1 सेट |
| कीमत: | USD40000-80000 |
| Packaging Details: | प्लाईवुड केस |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |

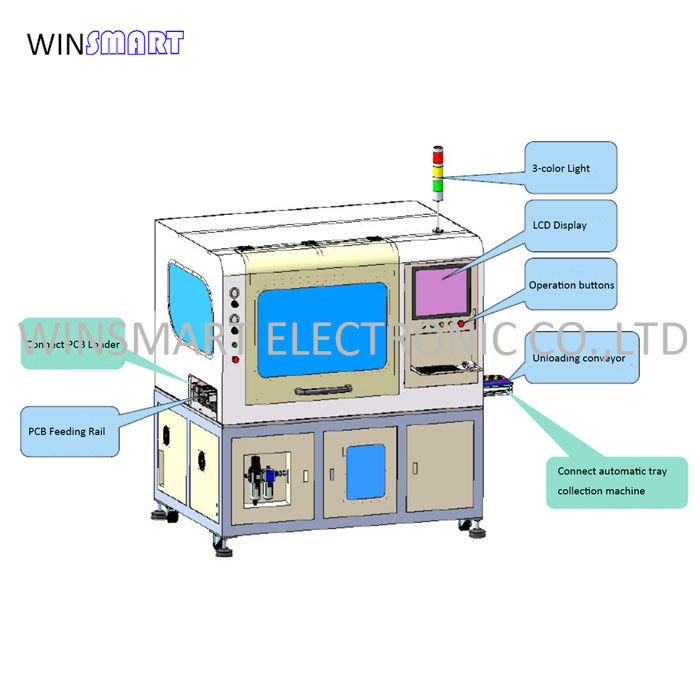

दोहरी मेज दोहरी धुरी पूर्ण स्वचालित पीसीबी विभाजक मशीन ट्रे डिस्टैकर
पूर्ण स्वचालित पीसीबी विभाजक अवलोकनः
पूर्ण स्वचालित पीसीबी विभाजक मशीन इलेक्ट्रॉनिक्स विनिर्माण में कई सम्मोहक कारणों से लोकप्रिय हो गई हैः
बड़े पैमाने पर उत्पादन के लिए उच्च थ्रूपुट।
सटीकता और गुणवत्ता।
स्वचालन और एकीकरण।
प्रोग्रामेटिक लचीलापन।
मानवीय त्रुटियों को कम करना।
इसका व्यापक रूप से बड़े पैमाने पर उत्पादन वातावरण जैसे ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स, एलईडी प्रकाश व्यवस्था, दूरसंचार और चिकित्सा उपकरणों में उपयोग किया जाता है।
पूर्ण स्वचालित पीसीबी विभाजक विशेषताएंः
इस मशीन में कटौती पथ पूर्ण बंद लूप, वास्तविक समय में त्रुटि ट्रैकिंग, फीडबैक, मुआवजे के कार्य हैं।
इसमें Win10 ऑपरेशन सिस्टम और आयातित पीएलसी का उपयोग किया गया है, पारंपरिक कंप्यूटर आधारित बोर्ड पीएलसी नियंत्रण कार्ड को तोड़कर, उच्च स्थिरता और मजबूत विरोधी हस्तक्षेप।
इसमें जुड़वां धुरी और जुड़वां मेजें हैं, जो एक ही समय में 2 बोर्डों को काट सकती हैं।
इस पूर्ण स्वचालित पीसीबी विभाजक में उपकरण का पता लगाने का कार्य और स्वतः परिवर्तन कार्य भी है।
वैकल्पिक बारकोड स्कैनर फ़ंक्शन के साथ क्लाइंट की एमईएस प्रणाली को कनेक्ट कर सकता है।
पूर्ण स्वचालित पीसीबी विभाजक विनिर्देशः
| मॉडल संख्या | SMTIR500 |
| मशीन का आकार | लगभग 2250 ((L) x1300 ((W) x1750 ((H) मिमी |
| मशीन का वजन | लगभग 800 किलो |
| पीसीबी का अधिकतम आकार | 300x450 मिमी (अनुकूलित), दोहरी मेज |
| पीसीबी मोटाई | 0.4-6 मिमी |
| ट्रांसमिशन ऊंचाई | 900±50 मिमी |
| ट्रांसमिशन दिशा | बाएं -> दाएं या दाएं -> बाएं |
| परिवहन की गति | 1500 मिमी/सेकंड |
| फ़ीडिंग मोड | अनुभाग प्रकार परिवहन मार्गदर्शक रेल |
| रेल चौड़ाई समायोजन | ऑटो |
| संचार संकेत | SMEMA |
| पीसीबी पोजिशनिंग | फिक्स्चर की स्थिति |
| पिकिंग सिस्टम | वैक्यूम, 40-60 नोजल |
| काटने का धुरी | 100000rpm/min |
| शीतलन प्रकार | स्व शीतलन |
| स्वचालित उपकरण परिवर्तन | हाँ |
| चाकू तोड़ने की जाँच | हाँ |
| काटने की सटीकता | ±0.05 मिमी |
| रूटिंग बिट | 0.8-3.0 व्यास |
| बार-बार सटीकता | ±0.01 मिमी |
| समन्वित गति | 1000 मिमी/सेकंड |
| अनलोडिंग मोड | ईएसडी बेल्ट |
| उपकरण का पता लगाना | हाँ |
| प्रक्रिया प्रोग्रामिंग | गेर्बर ड्राइंग आयात/संपादन कार्यक्रम विजुअल द्वारा |
| वायु आपूर्ति | 5 से 8 किलोग्राम/सेमी2 |
| विद्युत आपूर्ति | AC 380V, 50/60Hz, 3KW |
पूर्ण स्वचालित पीसीबी विभाजक की तुलना अन्य डिपैनलिंग समाधान के साथः
| पैनल हटाने की विधि | फायदे | विपक्ष |
| मैनुअल तोड़ना | कम लागत | उच्च तनाव, खराब गुणवत्ता |
| वी-स्कोर कटर | सरल बोर्डों के लिए तेज़ | सीधी रेखाओं तक सीमित |
| पंचिंग/ड्राई कटिंग | उच्च मात्रा के लिए तेज़ | महंगा औजार, कठोर |
| ऑफ़लाइन राउटर | अच्छी गुणवत्ता | मैनुअल लोडिंग/अनलोडिंग |
| इनलाइन राउटर | बेहतरीन गुणवत्ता, पूर्ण स्वचालित | उच्च आरंभिक लागत |
पूर्ण स्वचालित पीसीबी विभाजक मशीन कनेक्टिंग ट्रे डिटेकरः
यह पूर्ण स्वचालित मशीन उच्च गति, उच्च परिशुद्धता, पूर्ण स्वचालन के लिए डिज़ाइन किया गया एक उन्नत डिपेनिंग समाधान है जो मैनुअल ऑपरेटरों पर निर्भरता को कम करता है और मानव त्रुटि को कम करता है।
दो स्वतंत्र वर्कटेबल पीसीबी को एक साथ लोड और अनलोड करने की अनुमति देते हैं और यह न्यूनतम डाउनटाइम और अधिक थ्रूपुट सुनिश्चित करता है।
दो स्वतंत्र धुरी एक ही समय में विभिन्न पीसीबीए के समानांतर प्रसंस्करण की अनुमति देते हैं।
यह बहुत अधिक मात्रा में उत्पादन के लिए ट्रे डिटेकर मशीन के साथ भी काम कर सकता है, श्रम को कम करता है और कम रीवर्क करता है।
हमें चुनने के कारण:
1स्थिरः उपकरण के मुख्य घटक आयात किए जाते हैं। उपकरण का वजन 700 किलोग्राम से अधिक है। स्वचालन उद्योग में सबसे परिपक्व उत्पादन तकनीक में महारत हासिल करें।
2पेशेवरः हमारे पास स्वचालन उद्योग में कई पेटेंट प्रौद्योगिकियां हैं।
3नवाचारः हम हमेशा ऐसे उपकरण विकसित करने के लिए प्रतिबद्ध रहे हैं जो अधिक श्रम-बचत, अत्यधिक स्वचालित और बेहतर सार्वभौमिकता वाले हों।
4तेजी से: 1 घंटे के भीतर ग्राहक की मांगों का जवाब, और 2 घंटे के भीतर समाधान प्रदान करें।
|
