| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1 set |
| कीमत: | USD1-10000/set |
| Packaging Details: | Plywood case |
| Payment Terms: | L/C, T/T, Western Union |

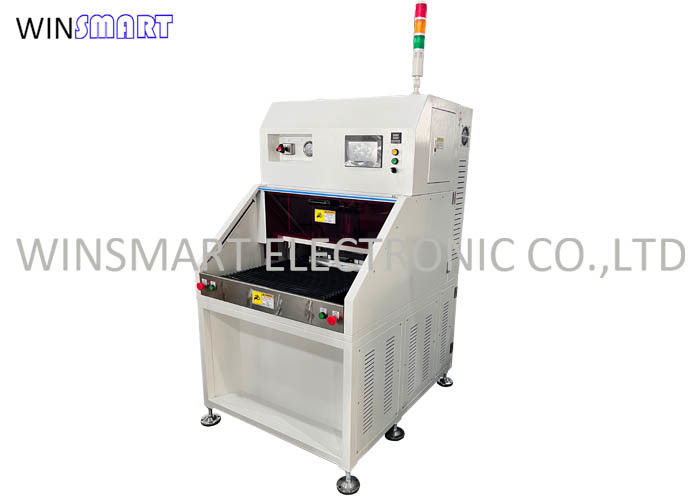

30T FR4 एल्यूमीनियम पीसीबी छिद्रण मशीन
पीसीबी छिद्रण मशीन का अवलोकनः
हाइड्रोलिक पीसीबी छिद्रण मशीन मशीन के सामान्य और सटीक संचालन सुनिश्चित करने के लिए महत्वपूर्ण है।ध्यान से इकट्ठा करना आवश्यक है, मशीन का परीक्षण करें, नियमित रूप से निरीक्षण करें और एक अच्छी रखरखाव योजना रखें। इसके अलावा, उपयोगकर्ता की अपनी उपयोग की स्थिति और कार्य वातावरण पर विशेष ध्यान दिया जाना चाहिए,जो इस प्रणाली के रखरखाव की गुणवत्ता को प्रभावित कर सकता हैहालाँकि, यदि कोई विशिष्ट निर्देश प्रदान नहीं किया गया है, तो उपयोगकर्ताओं को स्थापना, डिबगिंग और उपयोग के लिए इन निर्देशों का सख्ती से पालन करना चाहिए।
इस हाइड्रोलिक प्रणाली में एक दबाव स्रोत पंप समूह, एक दिशात्मक वाल्व समूह, एक निस्पंदन और शीतलन प्रणाली, एक नियंत्रण उपकरण, एक तेल टैंक और पाइपलाइन शामिल हैं।
कार्य प्रक्रिया के दौरान, निस्पंदन शीतलन प्रणाली, नियंत्रण पंप समूह, दबाव स्रोत पंप समूह, आदि सभी विद्युत उपकरणों द्वारा नियंत्रित किए जाते हैं।जब दबाव स्रोत पंप समूह में फ्लाई पंप का कार्य प्रवाह आउटपुट है, प्रवाह प्रत्येक हाइड्रोलिक घटक के लिए आपूर्ति की जाती है,और नियंत्रण सिलेंडर के इलेक्ट्रो-हाइड्रोलिक वाल्व (सोलेनोइड वाल्व) समूह को प्रत्येक सिलेंडर के आगे और पीछे की गति को पूरा करने के लिए विद्युत उपकरण द्वारा नियंत्रित किया जाता है.
हाइड्रोलिक सिलेंडर की गति की स्थिति को एक यात्रा स्विच डिवाइस द्वारा नियंत्रित किया जाता है।
पीसीबी छिद्रण मशीन विशेषताएंः
1पीसीबीए के पैनलों को मोल्ड से हटाना जो हाथ से मोड़ने से टिन के टूटने से बचा सकता है।
2कई मोल्ड्स को बदला जा सकता है।
3मोल्ड को बदलना आसान है।
4सर्वो पुश ड्रॉ डाउन मोल्ड श्रम तीव्रता को कम करता है।
5पीसीबी लोड और अनलोड करना आसान है।
6ऑपरेशन प्रक्रिया हल्की और सुरक्षित है, और मशीन सुरक्षा उपकरणों से लैस है।
पीसीबी छिद्रण मशीन के तकनीकी मापदंडः
संचालितः हाइड्रोलिक स्टेशन + हाइड्रोलिक सिलेंडर
बिजली की आपूर्तिः चरण 3, 380VAC 50HZ
उत्पादनः 25 टन
पीसीबी आकारः 400*400एमएम
कार्य मोडः सर्वो मोटर निचले मोल्ड के लिए धक्का खींचें और बाहर
मशीन का आयामः 1400 ((L) x985 ((W) x1750 ((H) MM
वजनः 850 किलो
पीसीबी छिद्रण मशीनविनिर्देशः
| कार्यक्षेत्र | 400*400 मिमी |
| कामकाजी दबाव | 0.45-0.7Mpa |
| काटने की सटीकता | ±0.05 मिमी |
| चक्र समय | 7 से 15 सेकंड |
| आउटपुट | 25T |
| पीसीबी/एफपीसी की मोटाई | 0.08-3.5MM |
| पीसीबी/एफपीसी सामग्री | एफपीसी, एफआर1, एफआर4, सीईएम-1, सीईएम-3, एमसीपीसीबी |
| काटने का मोड | मुक्का मारना |
| पंच फिटिंग | मरना औजार ((मोल्ड) |
| कार्य सम्पत्ति |
एलसीडी डिस्प्ले, स्वचालित रूप से संख्या रिकॉर्ड करता है संसाधित उत्पाद, स्वचालित पंचिंग |
| प्रसारण बंदरगाह | अंतर्राष्ट्रीय मानक |
| ऑपरेशन भाषा | अंग्रेज़ी |
| शक्ति | 380/220V |
| फ्यूज | 3A |
| मशीन का आयाम | 1400x985x1750 मिमी |
| मशीन का वजन | 850 किलो |
पीसीबी विभाजक छिद्रण मशीन विवरणः
1पेशेवर वायरिंग.
2अंग्रेजी भाषा:
3. गलत संचालन से बचने के लिए पासवर्ड सुरक्षा।

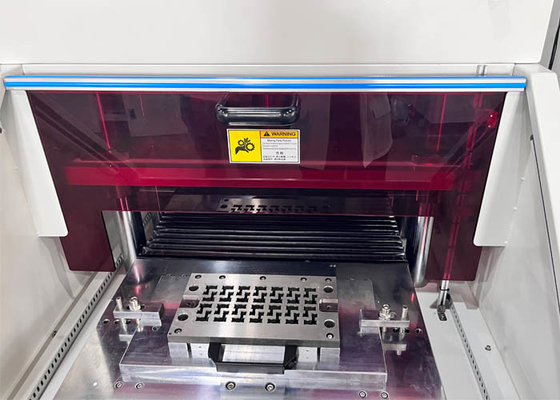

4सटीक काटने के लिए अनुकूलित पंचिंग मोल्ड, आसान पीसीबी संग्रह के लिए ईएसडी दराज।
5. सुरक्षित उत्पादन सुनिश्चित करने के लिए सेंसर डिजाइन के साथ डबल "स्टार्ट" और सुरक्षित दरवाजा।
पीसीबी छिद्रण मशीन मोल्ड विघटन और स्थापना:
चरण 1: टच स्क्रीन से निचले मोल्ड को पंचिंग स्थान पर ले जाएं।
चरण 2: ऊपरी मोल्ड को नीचे की मोल्ड के साथ अच्छी तरह से संरेखित करने के लिए नीचे रखें।
चरण 3: ऊपरी मोल्ड के 8 पेंचों को ढीला करें।
चरण 4: टच स्क्रीन से पूरे मोल्ड को पिकिंग स्थान पर ले जाएं।
चरण 5: नीचे के मोल्ड के 2 पेंच ढीले करें।
चरण 6: पुराने मोल्ड को हटा दें।
चरण 7: पूरे मोल्ड को मूल स्थान पर रखें।
चरण 8: निचले मोल्ड को ठीक करने के लिए 2 पेंचों को लॉक करें।
चरण 9: पूरे मोल्ड को पंचिंग स्थान पर ले जाएं।
चरण 10: ऊपरी मोल्ड को संरेखित करने के लिए मोल्ड के ऊपरी आधार को नीचे करें।
चरण 11: ऊपरी मोल्ड को ठीक करने के लिए 8 पेंचों को ढीला करें।
चरण 12: स्थापना समाप्त।
पीसीबी छिद्रण मशीन का रखरखावः
1समय पर मलबे की सफाई
2. नियमित रूप से (1 सप्ताह) स्क्रू, गाइड रेल, बीयरिंग और चलती भागों को मक्खन से चिकना करें
3यदि कोई कार्बनिक घटक क्षतिग्रस्त है, तो कृपया उन्हें समय पर बदलें।
4. गर्मी फैलाव छेद और गर्मी फैलाव पंखे के बीच सामग्री ढेर न करें, और एक निश्चित दूरी बनाए रखें
5हाइड्रोलिक स्टेशन के लिए रखरखाव निर्देश
|
