| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1 set |
| कीमत: | USD1-10000/set |
| Packaging Details: | Plywood case |
| Payment Terms: | L/C, T/T, Western Union |

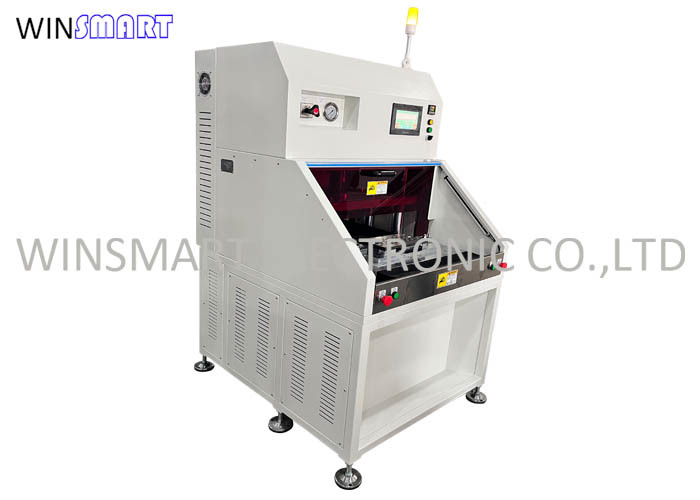

10S चक्र काटने का समय 25T पीसीबी विभाजक पंचिंग मशीन 400x400 मिमी बोर्ड के लिए
पीसीबी विभाजक छिद्रण मशीन विशेषताएंः
1पीसीबीए के पैनलों को मोल्ड से हटाना जो हाथ से मोड़ने से टिन के टूटने से बचा सकता है।
2कई मोल्ड्स को बदला जा सकता है।
3मोल्ड को बदलना आसान है।
4सर्वो पुश ड्रॉ डाउन मोल्ड श्रम तीव्रता को कम करता है।
5पीसीबी लोड और अनलोड करना आसान है।
6ऑपरेशन प्रक्रिया हल्की और सुरक्षित है, और मशीन सुरक्षा उपकरणों से लैस है।
पीसीबी विभाजक छिद्रण मशीन के तकनीकी मापदंडः
संचालितः हाइड्रोलिक स्टेशन + हाइड्रोलिक सिलेंडर
बिजली की आपूर्तिः चरण 3, 380VAC 50HZ
उत्पादनः 25 टन
पीसीबी आकारः 400*400एमएम
कार्य मोडः सर्वो मोटर निचले मोल्ड के लिए धक्का खींचें और बाहर
मशीन का आयामः 1400 ((L) x985 ((W) x1750 ((H) MM
वजनः 850 किलो
पीसीबी विभाजक पंचिंग मशीनविनिर्देशः
| कार्यक्षेत्र | 400*400 मिमी |
| कामकाजी दबाव | 0.45-0.7Mpa |
| काटने की सटीकता | ±0.05 मिमी |
| चक्र समय | 7 से 15 सेकंड |
| आउटपुट | 25T |
| पीसीबी/एफपीसी की मोटाई | 0.08-3.5MM |
| पीसीबी/एफपीसी सामग्री | एफपीसी, एफआर1, एफआर4, सीईएम-1, सीईएम-3, एमसीपीसीबी |
| काटने का मोड | मुक्का मारना |
| पंच फिटिंग | मरना औजार ((मोल्ड) |
| कार्य सम्पत्ति |
एलसीडी डिस्प्ले, स्वचालित रूप से संख्या रिकॉर्ड करता है संसाधित उत्पाद, स्वचालित पंचिंग |
| प्रसारण बंदरगाह | अंतर्राष्ट्रीय मानक |
| ऑपरेशन भाषा | अंग्रेज़ी |
| शक्ति | 380/220V |
| फ्यूज | 3A |
| मशीन का आयाम | 1400x985x1750 मिमी |
| मशीन का वजन | 850 किलो |
पीसीबी विभाजक छिद्रण मशीन विवरणः
पीसीबी विभाजक छिद्रण मशीन मोल्ड विघटन:
चरण 1: टच स्क्रीन से निचले मोल्ड को पंचिंग स्थान पर ले जाएं।
चरण 2: ऊपरी मोल्ड को नीचे की मोल्ड के साथ अच्छी तरह से संरेखित करने के लिए नीचे रखें।
चरण 3: ऊपरी मोल्ड के 8 पेंचों को ढीला करें।
चरण 4: टच स्क्रीन से पूरे मोल्ड को पिकिंग स्थान पर ले जाएं।
चरण 5: नीचे के मोल्ड के 2 पेंच ढीले करें।
चरण 6: पुराने मोल्ड को हटा दें।
पीसीबी विभाजक पंचिंग मशीन मोल्ड स्थापना:
चरण 1: पूरे मोल्ड को मूल स्थान पर रखें।
चरण 2: निचले मोल्ड को ठीक करने के लिए 2 शिकंजा को लॉक करें।
चरण 3: पूरे मोल्ड को पंचिंग स्थान पर ले जाएं।
चरण 4: ऊपरी मोल्ड को संरेखित करने के लिए मोल्ड के ऊपरी आधार को नीचे करें।
चरण 5: ऊपरी मोल्ड को ठीक करने के लिए 8 पेंचों को ढीला करें।
चरण 6: स्थापना समाप्त।
पीसीबी विभाजक छिद्रण मशीन के फायदे:
1. छिद्रण क्षमता पीसीबी डेपनीलिंग राउटर के 4-8 गुना है.
2. सभी टैब एफपीसी, एफआर4 और एमसीपीसीबी पैनलों के लिए काम करने योग्य।
3पंचिंग प्रसंस्करण के दौरान कोई धूल नहीं।
|
