| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | SMTL300 |
| मूक: | 1 set |
| कीमत: | USD1-150K/set |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

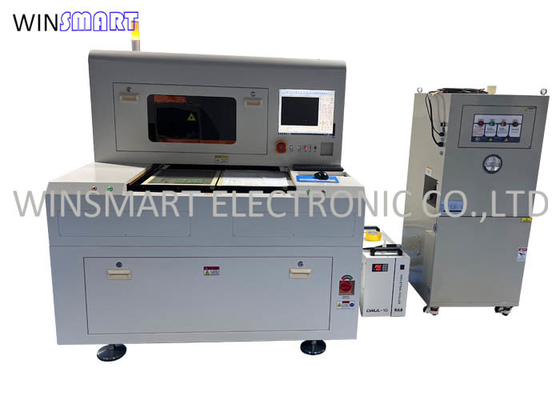

300x300 मिमी 25W यूवी लेजर पीसीबी डिपैनलिंग मशीन बिना तनाव और धूल काटने के
25W यूवी लेजर पीसीबी डिपैनलिंग मशीन अनुप्रयोगः
इसका व्यापक रूप से फ्लेक्स पीसीबी और कठोर पीसीबी विनिर्माण में प्रयोग किया जाता है।
25W यूवी लेजर पीसीबी डिपैनलिंग मशीन विशेषताएंः
1जटिल पीसीबी डिजाइनों के लिए ±20 μm काटने की सटीकता प्राप्त करता है।
2यांत्रिक तनाव को समाप्त करता है, दरारों और विघटन को रोकता है।
3यूवी लेजर कम से कम थर्मल क्षति पैदा करता है, जिससे घटकों की सुरक्षा होती है।
4. FR4, पॉलीमाइड, सिरेमिक और कठोर-लचीला पीसीबी के साथ काम करता है।
5कोई मैकेनिकल बोर नहीं, पोस्ट प्रोसेसिंग आवश्यकताओं को कम करता है।
6उच्च घनत्व इंटरकनेक्ट (एचडीआई) के लिए सटीक माइक्रो-होल बनाता है।
7एसएमटी लाइनों में एकीकृत किया जा सकता है या एक स्टैंडअलोन मशीन के रूप में इस्तेमाल किया जा सकता है।
8कोई पहनने और आंसू काटने वाले उपकरण जैसे राउटर बिट्स या ब्लेड नहीं।
25W यूवी लेजर पीसीबी डिपैनलिंग मशीनविनिर्देशः
| मॉडल | SMTL300, दोहरी मेज |
| शक्ति | 380V AC, 50Hz, 20A |
| संपीड़ित वायु | संपीड़ित हवा |
| मशीन का आयाम | 1450 ((L) x1350 ((W) x1665 ((H) मिमी |
| स्थापना स्थान | 3000x3000x2500 मिमी |
| मशीन का वजन | 800 किलो |
| परिवेश का तापमान | 22 ~ 25 °C |
| तापमान परिवर्तन | ± 1 °C / 24 घंटे के भीतर |
| परिवेश आर्द्रता | 40% ~ 70% के भीतर (कोई स्पष्ट संघनक की अनुमति नहीं है) |
| धूल मुक्त ग्रेड | 100000 या उससे अधिक |
| बिजली की खपत | 6 किलोवाट |
| काटने की चौड़ाई | ≤ 50 मिमी × 50 मिमी |
| काटने की सामग्री | पीसीबी / एफपीसी, एलसीपी / गोंद और अन्य संबंधित सामग्रियों का पूर्ण कट / आधा कट |
| काटने की मोटाई | ≤ 3 मिमी |
| काटने की गति | ≤ 3000 मिमी / एस |
| समग्र मशीनिंग सटीकता | ≤ 30um |
| प्रसंस्करण पैटर्न | सीधी रेखा, स्लैश, वक्र, असामान्यता आदि |
| लेजर | 355nm प्रकाश तरंग नैनो सेकंड लेजर |
| पुनरावृत्ति की आवृत्ति | 50-150kHz |
| लेजर शक्ति | यूवी 15W@30KHz |
| पल्स चौड़ाई | < 20 एनएस |
| ऊर्जा स्थिरता | < 3% आरएमएस 8 घंटे में |
| बीम की गुणवत्ता m2 | < 1.3 |
| मोड | 2500mm/S |
| वारंटी | 1 वर्ष |
| सेवा | विदेशी प्रशिक्षण उपलब्ध है |
25W यूवी लेजर पीसीबी डिपैनलिंग मशीनलाभः
25W यूवी लेजर पीसीबी डिपैनलिंग मशीन एक उच्च परिशुद्धता, गैर-संपर्क डिपैनलिंग समाधान है जिसे मुद्रित सर्किट बोर्डों (पीसीबी) को काटने, ड्रिल करने और चिह्नित करने के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से इलेक्ट्रॉनिक्स में उपयोग किया जाता है,चिकित्सा उपकरण, ऑटोमोबाइल, एयरोस्पेस और दूरसंचार उद्योग जहां उच्च परिशुद्धता और न्यूनतम तनाव की आवश्यकता होती है।
इसका उपयोग पीसीबी डेपेनिंग में इसकी छोटी तरंग दैर्ध्य (355 एनएम) और पीसीबी सामग्री जैसे एफआर 4, पॉलीमाइड, सिरेमिक और एल्यूमीनियम-समर्थित सब्सट्रेट में उच्च अवशोषण दक्षता के कारण किया जाता है।न्यूनतम थर्मल प्रभाव के साथ सटीक कटौती.
|
| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | SMTL300 |
| मूक: | 1 set |
| कीमत: | USD1-150K/set |
| पैकेजिंग विवरण: | Plywood case |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

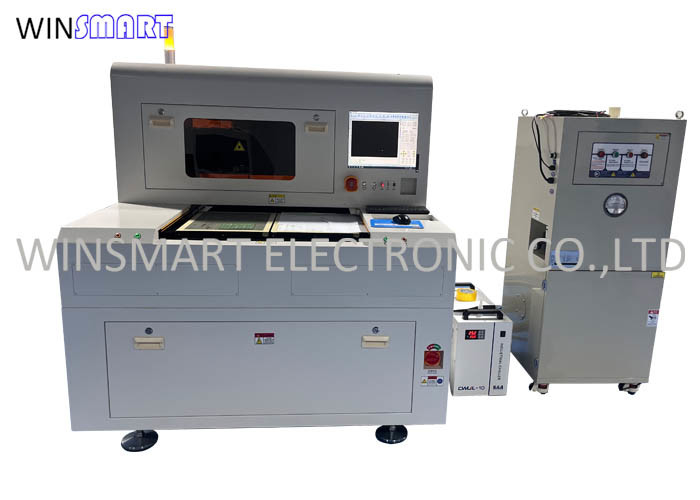

300x300 मिमी 25W यूवी लेजर पीसीबी डिपैनलिंग मशीन बिना तनाव और धूल काटने के
25W यूवी लेजर पीसीबी डिपैनलिंग मशीन अनुप्रयोगः
इसका व्यापक रूप से फ्लेक्स पीसीबी और कठोर पीसीबी विनिर्माण में प्रयोग किया जाता है।
25W यूवी लेजर पीसीबी डिपैनलिंग मशीन विशेषताएंः
1जटिल पीसीबी डिजाइनों के लिए ±20 μm काटने की सटीकता प्राप्त करता है।
2यांत्रिक तनाव को समाप्त करता है, दरारों और विघटन को रोकता है।
3यूवी लेजर कम से कम थर्मल क्षति पैदा करता है, जिससे घटकों की सुरक्षा होती है।
4. FR4, पॉलीमाइड, सिरेमिक और कठोर-लचीला पीसीबी के साथ काम करता है।
5कोई मैकेनिकल बोर नहीं, पोस्ट प्रोसेसिंग आवश्यकताओं को कम करता है।
6उच्च घनत्व इंटरकनेक्ट (एचडीआई) के लिए सटीक माइक्रो-होल बनाता है।
7एसएमटी लाइनों में एकीकृत किया जा सकता है या एक स्टैंडअलोन मशीन के रूप में इस्तेमाल किया जा सकता है।
8कोई पहनने और आंसू काटने वाले उपकरण जैसे राउटर बिट्स या ब्लेड नहीं।
25W यूवी लेजर पीसीबी डिपैनलिंग मशीनविनिर्देशः
| मॉडल | SMTL300, दोहरी मेज |
| शक्ति | 380V AC, 50Hz, 20A |
| संपीड़ित वायु | संपीड़ित हवा |
| मशीन का आयाम | 1450 ((L) x1350 ((W) x1665 ((H) मिमी |
| स्थापना स्थान | 3000x3000x2500 मिमी |
| मशीन का वजन | 800 किलो |
| परिवेश का तापमान | 22 ~ 25 °C |
| तापमान परिवर्तन | ± 1 °C / 24 घंटे के भीतर |
| परिवेश आर्द्रता | 40% ~ 70% के भीतर (कोई स्पष्ट संघनक की अनुमति नहीं है) |
| धूल मुक्त ग्रेड | 100000 या उससे अधिक |
| बिजली की खपत | 6 किलोवाट |
| काटने की चौड़ाई | ≤ 50 मिमी × 50 मिमी |
| काटने की सामग्री | पीसीबी / एफपीसी, एलसीपी / गोंद और अन्य संबंधित सामग्रियों का पूर्ण कट / आधा कट |
| काटने की मोटाई | ≤ 3 मिमी |
| काटने की गति | ≤ 3000 मिमी / एस |
| समग्र मशीनिंग सटीकता | ≤ 30um |
| प्रसंस्करण पैटर्न | सीधी रेखा, स्लैश, वक्र, असामान्यता आदि |
| लेजर | 355nm प्रकाश तरंग नैनो सेकंड लेजर |
| पुनरावृत्ति की आवृत्ति | 50-150kHz |
| लेजर शक्ति | यूवी 15W@30KHz |
| पल्स चौड़ाई | < 20 एनएस |
| ऊर्जा स्थिरता | < 3% आरएमएस 8 घंटे में |
| बीम की गुणवत्ता m2 | < 1.3 |
| मोड | 2500mm/S |
| वारंटी | 1 वर्ष |
| सेवा | विदेशी प्रशिक्षण उपलब्ध है |
25W यूवी लेजर पीसीबी डिपैनलिंग मशीनलाभः
25W यूवी लेजर पीसीबी डिपैनलिंग मशीन एक उच्च परिशुद्धता, गैर-संपर्क डिपैनलिंग समाधान है जिसे मुद्रित सर्किट बोर्डों (पीसीबी) को काटने, ड्रिल करने और चिह्नित करने के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से इलेक्ट्रॉनिक्स में उपयोग किया जाता है,चिकित्सा उपकरण, ऑटोमोबाइल, एयरोस्पेस और दूरसंचार उद्योग जहां उच्च परिशुद्धता और न्यूनतम तनाव की आवश्यकता होती है।
इसका उपयोग पीसीबी डेपेनिंग में इसकी छोटी तरंग दैर्ध्य (355 एनएम) और पीसीबी सामग्री जैसे एफआर 4, पॉलीमाइड, सिरेमिक और एल्यूमीनियम-समर्थित सब्सट्रेट में उच्च अवशोषण दक्षता के कारण किया जाता है।न्यूनतम थर्मल प्रभाव के साथ सटीक कटौती.
