| Brand Name: | Winsmart |
| Model Number: | SMTID3 offline |
| MOQ: | 1 set |
| कीमत: | USD20000-80000 |
| Packaging Details: | Plywood case |
| Payment Terms: | L/C, T/T, Western Union |
धूल मुक्त बहु-कार्यात्मक पूर्व-स्कोर और राउटेड पीसीबी विभाजक पीसीबी राउटर मशीन
बहु-कार्यात्मक पीसीबी राउटर मशीन अवलोकनः
यह बहु-कार्यात्मक प्री-स्कोर्ड और रूटेड पीसीबी राउटर एक बहुमुखी डेपेनेलिंग मशीन है जिसे वी-स्कोर्ड पीसीबी और रूटेड पीसीबी दोनों को कुशलता से संभालने के लिए डिज़ाइन किया गया है।इसका उपयोग इलेक्ट्रॉनिक्स निर्माण में व्यापक रूप से किया जाता है, एलईडी प्रकाश व्यवस्था, ऑटोमोटिव और चिकित्सा उद्योग जहां पीसीबी पृथक्करण के दौरान उच्च परिशुद्धता और न्यूनतम तनाव की आवश्यकता होती है।
बहु-कार्यात्मक पीसीबी रूटर मशीनविशेषताएं:
1. दोनों का समर्थन करता हैवी-स्कोरिंग और रूटेड पीसीबी पृथक्करणएक मशीन में।
2. सुनिश्चित करता हैसाफ, फट से मुक्तन्यूनतम तनाव के साथ पृथक्करण।
3दरारें, विघटन और घटक क्षति को रोकता है।
4साथ काम करता हैFR4, एल्यूमीनियम, सिरेमिक, लचीला और कठोर-लचीला पीसीबी.
5मैन्युअल हैंडलिंग को कम करता है, उत्पादन दक्षता में सुधार करता है।
6विभिन्न पीसीबी मोटाई और सामग्री के लिए अनुकूलन योग्य सेटिंग्स।
7सीसीडी कैमरा सुनिश्चित करता हैसटीक काटने और संरेखण.
8. FR4, एल्यूमीनियम समर्थित, सिरेमिक, कठोर-लचीला और बहुपरत पीसीबी के साथ काम करता है।
9ऑपरेटर की सुरक्षा के लिए सुरक्षात्मक आवरण और आपातकालीन स्टॉप बटन।
10. पूर्व निर्धारित काटने पथों के साथ आसान प्रोग्रामिंग और संचालन.
बहु-कार्यात्मक पीसीबी रूटर मशीनविनिर्देशः
| मॉडल | एसएमटीआईडी3 ऑफ़लाइन |
| कार्यक्षेत्र | 300x300 मिमी, अनुकूलित किया जा सकता है |
| तालिकाएँ | दोहरी |
| स्पिंडल | दोहरी, SycoTec 4025HY रूटिंग के लिए |
| स्क्रू रॉड, गाइड रेल, मॉड्यूल | चीन ब्रांड |
| सर्वो मोटर | पैनासोनिक |
| इलेक्ट्रोस्टैटिक एलिमिनेटर | ADK-801ADK-801 |
| पीसी | औद्योगिक ग्रेड |
| गति नियंत्रण कार्ड | पीआई9074 |
| मॉनिटर | 17 इंच |
| ऑपरेटिंग सिस्टम | विंडोज 10 |
| धुरी की गति | अधिकतम 60000आरपीएम |
| एक्सवाईजेड ड्राइव गति | XY.800mm/s, Z.300mm/s |
| काटने की गति | 0-100mm/s |
| काटने की सटीकता | ±0.05 मिमी |
| कुल शक्ति | 5KW, मशीन 2KW, वैक्यूम क्लीनर 3KW |
| कार्य मंच | घूर्णन ट्रे दो दिशाओं में कटौती कर सकते हैं |
| धुरी शीतलन प्रणाली | वायु शीतलन |
| वैक्यूम क्लीनर की शक्ति | 3kw 380V,3-चरण (शीर्ष वैक्यूम सफाई) |
| वायु दबाव | 0.5-0.7MPa |
| शोर नियंत्रण | < 80 डीबी |
| सुरक्षा यंत्र | सुरक्षा द्वार और सेंसर |
| प्रोग्रामिंग | आसान प्रोग्रामिंग के लिए dxf फ़ाइल आयात कर सकते हैं |
| पीसीबी लोडिंग और अनलोडिंग | मैनुअल |
| तकनीकी सहायता और प्रशिक्षण | उपकरण संचालन, प्रोग्रामिंग, हार्डवेयर रखरखाव वीडियो और साइट पर प्रशिक्षण सेवाएं प्रदान करना |
| दृष्टि प्रणाली | सीसीडी विजुअल पोजिशनिंग सुधार प्रणाली |
| चेतावनी प्रकाश | तीन रंग का दीपक |
| कार्यक्षेत्र सुरक्षात्मक कवर | हेक्साहेड्रल दरवाजे का अंधा संरक्षण मोड |
| आयाम | 1500 ((L) x1450 ((W) x1600 ((H) मिमी |
| वजन | लगभग 950 किलो |

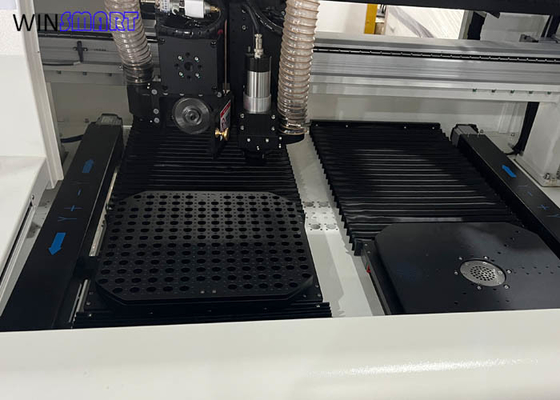

बहु-कार्यात्मक पीसीबी रूटर मशीनविवरण:
यह सार्वभौमिक पीसीबी विभाजक दोनों वी-कट और मिलिंग ब्रिज के साथ पैनल के लिए डिज़ाइन किया गया है, यह केवल वी-कट बोर्डों या केवल रूटेड बोर्डों के लिए भी काम करता है।
मशीन में ब्रशलेस मोटर है जो काटने की प्रक्रिया के दौरान धूल के अवशोषण को कम करने के लिए सक्शन और आयन हवा के साथ, आरा ब्लेड को चलाता है।
हम उच्च गति SycoTec धुरी का उपयोग करते हैं, तेजी से काटने, वैक्यूम क्लीनर और कटर टूटने का पता लगाने के साथ सुसज्जित चाकू टूटने के बाद आगे काटने और स्क्रैप को रोकने के लिए।
और हम काटने की सटीकता सुनिश्चित करने के लिए सर्वो-नियंत्रित Z-अक्ष उठाने और अनुकूलित एल्यूमीनियम मिश्र धातु jig का उपयोग करते हैं।
बहु-कार्यात्मक पीसीबी रूटर मशीन अनुप्रयोगः
1उपभोक्ता इलेक्ट्रॉनिक्स
|
|
