| Brand Name: | Winsmart |
| Model Number: | श्रीमती3 |
| MOQ: | 1 सेट |
| कीमत: | USD1-10000/set |
| Packaging Details: | प्लाईवुड केस |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

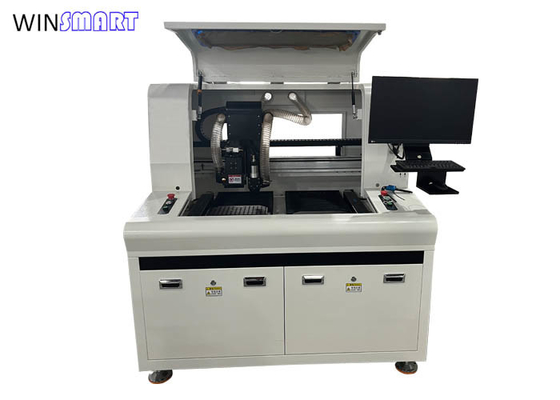

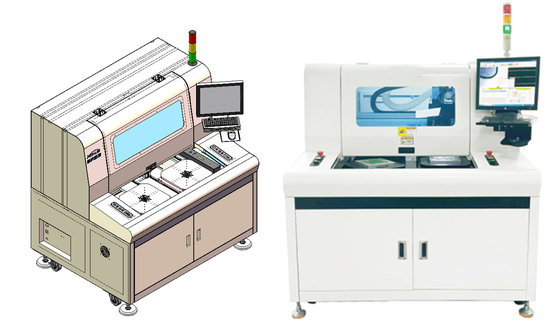

डबल स्पिंडल डबल टेबल यूनिवर्सल वी-कट पीसीबी विभाजक और पीसीबी रूटर मशीन
डबल स्पिंडल यूनिवर्सल पीसीबी विभाजक अवलोकनः
यह मशीन V-cut और milling bridges दोनों के साथ पैनल के लिए डिज़ाइन की गई है। इसमें दोहरी टेबल और दोहरे स्पिंडल हैं, एक स्पिंडल V-cut बोर्डों के लिए, दूसरा स्पिंडल टैब बोर्डों के लिए।
इसका व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण, ऑटोमोटिव, चिकित्सा उपकरणों, एलईडी प्रकाश व्यवस्था और दूरसंचार में उपयोग किया जाता है।
यह दरारों, विघटन और सूक्ष्म क्षति को रोकता है, जिससे यह उच्च विश्वसनीयता वाले इलेक्ट्रॉनिक्स के लिए आदर्श है।
डबल स्पिंडल यूनिवर्सल पीसीबी सेपरेटरविशेषताएं:
1दोहरी मेज एक साथ काटने की अनुमति देती है।
2दोहरे धुरी एक साथ कई पीसीबी को संसाधित करते हैं, जिससे दक्षता दोगुनी हो जाती है।
3एक साथ दो पीसीबी को संसाधित करके चक्र समय को कम करता है।
4उच्च मात्रा में विनिर्माण वातावरण के लिए आदर्श।
5. ऑपरेटर के हस्तक्षेप को कम करता है, श्रम लागत को कम करता है।
6सीसीडी दृष्टि संरेखण प्रणाली सटीक काटने को सुनिश्चित करती है।
7. कम से कम बल लगाता है, दरारों और विघटन को रोकता है।
8. FR4, एल्यूमीनियम समर्थित, सिरेमिक, कठोर-लचीला और बहुपरत पीसीबी के साथ काम करता है।
9जटिल पीसीबी आकारों और अनियमित डिजाइनों का समर्थन करता है।
10वैक्यूम धूल संग्रह प्रणाली मलबे को हटा देती है, जिससे स्वच्छ कार्य वातावरण सुनिश्चित होता है।
11अपशिष्ट और पुनर्मिलन को कम करता है और उपज दर में सुधार करता है।
डबल स्पिंडल यूनिवर्सल पीसीबी सेपरेटर विनिर्देश:
| मॉडल | SMTID3 |
| कार्यक्षेत्र | 300x300 मिमी, 0-80 मिमी ((Z) |
| तालिकाएँ | दोहरी |
| स्पिंडल | दोहरी, SycoTec 4025HY रूटिंग के लिए |
| स्क्रू रॉड, गाइड रेल, मॉड्यूल | चीन ब्रांड |
| सर्वो मोटर | पैनासोनिक |
| इलेक्ट्रोस्टैटिक एलिमिनेटर | ADK-801ADK-801 |
| पीसी | औद्योगिक ग्रेड |
| गति नियंत्रण कार्ड | पीआई9074 |
| मॉनिटर | 17 इंच |
| ऑपरेटिंग सिस्टम | विंडोज 10 |
| धुरी की गति | अधिकतम 60000आरपीएम |
| एक्सवाईजेड ड्राइव गति | XY.800mm/s, Z.300mm/s |
| काटने की गति | 0-100mm/s |
| काटने की सटीकता | ±0.05 मिमी |
| कुल शक्ति | 5 किलोवाट |
| कार्य मंच | घूर्णन ट्रे दो दिशाओं में कटौती कर सकते हैं |
| धुरी शीतलन प्रणाली | वायु शीतलन |
| वैक्यूम क्लीनर की शक्ति | 3kw 380V,3-चरण (शीर्ष वैक्यूम सफाई) |
| वायु दबाव | 0.5-0.7MPa |
| शोर नियंत्रण | < 80 डीबी |
| सुरक्षा यंत्र | सुरक्षा द्वार और सेंसर |
| प्रोग्रामिंग | आसान प्रोग्रामिंग के लिए dxf फ़ाइल आयात कर सकते हैं |
| पीसीबी लोडिंग और अनलोडिंग | मैनुअल |
| तकनीकी सहायता और प्रशिक्षण | उपकरण संचालन, प्रोग्रामिंग, हार्डवेयर रखरखाव वीडियो और साइट पर प्रशिक्षण सेवाएं प्रदान करना |
| दृष्टि प्रणाली | सीसीडी विजुअल पोजिशनिंग सुधार प्रणाली |
| चेतावनी प्रकाश | तीन रंग का दीपक |
| कार्यक्षेत्र सुरक्षात्मक कवर | हेक्साहेड्रल दरवाजे का अंधा संरक्षण मोड |
| आयाम | 1500 ((L) x1450 ((W) x1600 ((H) मिमी |
| वजन | लगभग 950 किलो |
डबल स्पिंडल यूनिवर्सल पीसीबी विभाजक विवरणः
यह सार्वभौमिक पीसीबी विभाजक दोनों वी-कट और मिलिंग ब्रिज के साथ पैनल के लिए डिज़ाइन किया गया है, यह केवल वी-कट बोर्डों या केवल रूटेड बोर्डों के लिए भी काम करता है।
डबल स्पिंडल यूनिवर्सल पीसीबी विभाजक मुख्य भाग परिचय:
1. ब्रशलेस मोटर काटने की प्रक्रिया के दौरान धूल के अवशोषण को कम करने के लिए सक्शन और आयन हवा के साथ, आरा ब्लेड को चलाता है।
2. उच्च गति SycoTec धुरी, तेजी से काटने, सर्वो नियंत्रित Z-अक्ष उठाने, चाकू टूटने के बाद आगे काटने और स्क्रैप को रोकने के लिए वैक्यूम क्लीनर और कटर टूटने का पता लगाने से लैस,पीसीबी ऊंचाई का सटीक नियंत्रण.
3अनुकूलित एल्यूमीनियम मिश्र धातु फिटिंग, ऑक्सीकरण उपचार, विरोधी स्थैतिक, काटने की सटीकता सुनिश्चित करता है।
यूनिवर्सल पीसीबी विभाजक शिपमेंट कॉन्फ़िगरेशन सूची:
1) 2 स्पिंडल x 1 यूनिट के साथ पीसीबी विभाजक
2) वैक्यूम क्लीनर x 1 यूनिट
3)साई ब्लेड x 5 पीसी, रूटिंग बिट्स x 10 पीसी
4)इंस्ट्रक्शन मैनुअल x 1 पीसी
5)ऑपरेशन वीडियो और सेटअप वीडियो
|
|
