| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | 1 सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड केस |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |

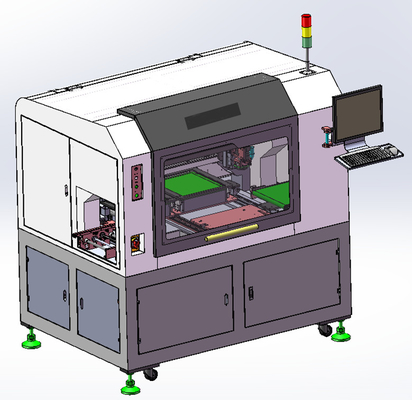

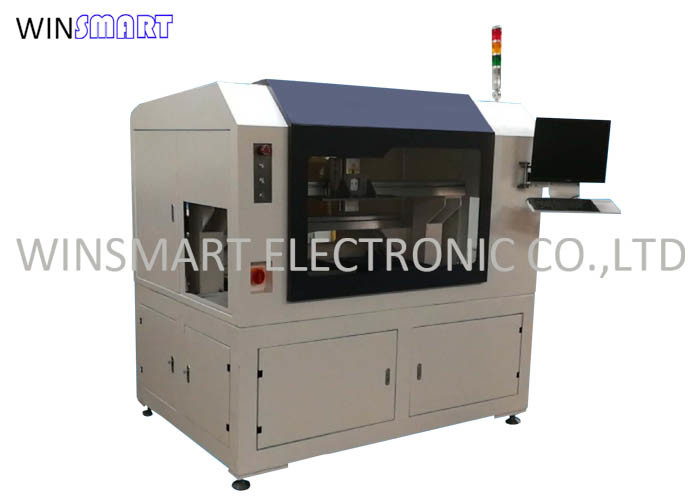

दोहरी धुरी दोहरी मेज इनलाइन पीसीबी Depaneling राउटर मशीन अधिकतम 100,000 आरपीएम
दोहरी धुरी दोहरी मेज पीसीबी रूटर विशेषताः
डुअल स्पिंडल डुअल टेबल पीसीबी राउटर विनिर्देशः
| श्रेणी | विवरण | पैरामीटर | |
|
पहचान प्रणाली
|
स्वचालित खोज चिह्न बिंदु | रंग छवि खोज और स्थानीयकरण | |
| कैमरा | 0.008 मिमी/पिक्सेल के रिज़ॉल्यूशन के साथ आयातित रंगीन कैमरा | ||
| एफओवी का आकार | 6*5 मिमी | ||
| प्रकाश व्यवस्था | गोलाकार संरचना, सफेद प्रकाश स्रोत | ||
| छवि प्रसंस्करण गति | स्क्रीन प्रोसेसिंग समय <300ms/FOV | ||
|
यांत्रिक प्रणाली
|
एंटीस्टेटिक उपाय | ईएसडी ब्रश | |
| पीसीबी का आकार | 300x450 मिमी | ||
| काटने की सटीकता | ±0.05 मिमी | ||
| काटने की गति | 0-200 मिमी/सेक | ||
| पीसीबी की मोटाई | 0.5-3.0 मिमी | ||
| उपकरण निरीक्षण | टूटी हुई औजार और प्रतिस्थापन संकेत | ||
| XYZ प्लेटफार्म | संचालित | सर्वो मोटर, गति मॉड्यूल, सटीक पेंच और गाइड रेल | |
| धुरी की गति | अधिकतम 100,000 आरपीएम | ||
| पुनरावृत्ति | ±0.01 मिमी | ||
| चलती गति | 1000ms/सेक | ||
|
ऑपरेटिंग सिस्टम
|
संचालन प्रणाली | जीत 10 | |
| पता लगाना | स्वचालित स्टार्टअप पता लगाने का कार्य | ||
| ऑटोकट सॉफ्टवेयर | विशेषता | प्रसंस्करण डेटा सीसीडी के माध्यम से सीखा जा सकता है | |
| इंटरफेस | ग्राफिक उत्पादन और प्रसंस्करण डेटा | ||
| चिह्न | अधिकतम मार्क बिंदु | 2 अंक | |
| पहचान की गति | <0.5 सेकंड/मार्क | ||
|
नियंत्रण प्रणाली
|
पीसी | पीसी | |
| प्रदर्शन | 17 ¢ एलसीडी | ||
| अन्य | वजन | 800 किलो | |
| विद्युत आपूर्ति | AC 220V, 50Hz | ||
| वायु आपूर्ति | >4.5 किलोग्राम/सेमी3 | ||
| शोर | 75±5dB ((A) | ||
| रंग | सफेद | ||
दोहरी धुरी दोहरी मेज पीसीबी रूटर पैरामीटरः
डुअल स्पिंडल डुअल टेबल पीसीबी राउटर विवरणः
1चौड़ाई को विभिन्न बोर्डों के अनुसार स्वचालित रूप से समायोजित किया जाता है।
2वाई-अक्ष संस्था उच्च परिशुद्धता पूर्ण संलग्न मॉड्यूल, दोहरी वाई-अक्ष आंदोलन, अच्छी धूल की रोकथाम प्रभाव और ± 0 तक की सटीकता को अपनाती है।02. फिक्स्चर तंत्र में पूरी तरह से स्वचालित दबाव प्लेट फ़ंक्शन है ताकि उत्पाद को काटने के दौरान स्थानांतरित होने से रोका जा सके। उत्पाद की गुणवत्ता में प्रभावी ढंग से सुधार किया जा सके।
3स्वतंत्र दोहरी धुरी जो एकल धुरी की तुलना में 1.5 गुना उत्पादकता में सुधार करती है।
4यह पीसीबी डेपेनेलिंग राउटर मशीन औद्योगिक वैक्यूम क्लीनर के साथ आती है।
दोहरी धुरी दोहरी मेज पीसीबी रूटर मुख्य सामानः
| पद | विवरण | ब्रांड | टिप्पणी |
| 1 | सर्वो मोटर और ड्राइवर | पैनासोनिक | |
| 2 | सिलेंडर, सोलेनोइड वाल्व | एसएमसी, एयरटैक, फेस्टो | |
| 3 | कम्प्यूटर | औद्योगिक पीसी | |
| 4 | प्रकाश विद्युत स्विच, सीमा स्विच, निकटता स्विच | ओमरोनसिक | |
| 5 | स्क्रू रॉड | TBIHIWINTHK | |
| 6 | रेल | HIWIN/PMITHK | |
| 7 | विद्युत घटक जैसे संपर्कक और वायु स्विच | CHINT | |
| 8 | स्पिंडल | सिकोटेक | |
| 9 | साफ करनेवाला | उच्च शक्ति वाले औद्योगिक वैक्यूम क्लीनर |
|
