उत्पाद विवरण:
|
| नाम: | इनलाइन पीसीबी विभाजक | अधिकतम काटने की लंबाई: | अनुकूलन |
|---|---|---|---|
| पीसीबी मोटाई: | 0.3-5 मिमी | गति कम करें: | 0-400 मिमी / एस |
| काटने की क्षमता: | 400x400 मिमी | लाभ: | पूर्ण स्वचालित |
| मशीन का आकार: | 1000*1010*1860 मिमी | पीसीबी सामग्री: | एमसीपीसीबी, FR4 |
| हाई लाइट: | समायोज्य वी कट पीसीबी विभाजक,FR4 V कट पीसीबी विभाजक,सीई पीसीबी डिपैनलिंग मशीन |
||
वी कट पीसीबी डिपैनलिंग मशीन, जिसे वी-ग्रुव पीसीबी विभाजक के रूप में भी जाना जाता है, पीसीबी निर्माताओं की जरूरतों को पूरा करने के लिए डिज़ाइन किया गया एक अत्याधुनिक उपकरण है।यह एक उत्पादन पैनल से मुद्रित सर्किट बोर्ड (पीसीबी) को अलग करने के लिए एक आवश्यक उपकरण हैअपनी उन्नत सुविधाओं और उच्च काटने की क्षमता के साथ, यह मशीन एमसीपीसीबी और एफआर4 सामग्री के प्रसंस्करण के लिए आदर्श है।
वी कट पीसीबी डिपैनलिंग मशीन एक उच्च गति मोटर से लैस है जो 0-400 मिमी / सेकंड की न्यूनतम गति की अनुमति देता है। यह कुशल और सटीक काटने सुनिश्चित करता है,इसे उच्च मात्रा में उत्पादन के लिए आदर्श बना रहा है.
इस मशीन की काटने की क्षमता 400x400 मिमी है, जिससे यह विभिन्न आकार के पीसीबी के लिए उपयुक्त है। यह छोटे और बड़े दोनों पैनलों को संभाल सकती है, जो विभिन्न उत्पादन आवश्यकताओं के लिए लचीलापन प्रदान करती है।
वी कट पीसीबी डिपैनलिंग मशीन का काटने का बल समायोज्य है, जो पीसीबी सामग्री के प्रकार और मोटाई के आधार पर अनुकूलन की अनुमति देता है।यह सुविधा बोर्ड पर घटकों को नुकसान पहुंचाए बिना साफ और सटीक कटौती सुनिश्चित करता है.
वी कट पीसीबी डिपैनलिंग मशीन को एक स्वचालित पीसीबी विभाजक के रूप में भी जाना जाता है। यह नाम इसकी स्वचालित कार्यक्षमता पर जोर देता है, जिससे यह पीसीबी पृथक्करण के लिए एक समय-बचत और कुशल उपकरण बन जाता है।
यह मशीन विशेष रूप से पीसीबी विनिर्माण में उपयोग की जाने वाली एमसीपीसीबी और एफआर4 सामग्रियों के प्रसंस्करण के लिए डिज़ाइन की गई है। यह इन सामग्रियों को आसानी से संभाल सकती है,उच्च गुणवत्ता और सटीक कटौती सुनिश्चित करना.
संक्षेप में, वी कट पीसीबी डिपैनलिंग मशीन एक बहुमुखी और उच्च प्रदर्शन वाला उपकरण है जो पीसीबी निर्माताओं के लिए आवश्यक है। इसकी उन्नत सुविधाओं जैसे उच्च न्यूनतम गति के साथ,समायोज्य काटने बल, और एमसीपीसीबी और एफआर4 सामग्री के साथ संगतता, यह कुशल और सटीक पीसीबी पृथक्करण प्रदान करता है, जिससे यह किसी भी उत्पादन लाइन के लिए एक मूल्यवान संपत्ति बन जाता है।
| मॉडल | SMTID3 |
| कार्यक्षेत्र | 250x200 मिमी, 0-80 मिमी ((Z) |
| सीसीडी | 540 |
| स्पिंडल | वैकल्पिक SycoTec और चीन ब्रांड |
| स्क्रू रॉड, गाइड रेल, मॉड्यूल | चीन ब्रांड |
| सर्वो मोटर | पैनासोनिक |
| इलेक्ट्रोस्टैटिक एलिमिनेटर | ADK-801ADK-801 |
| पीसी | औद्योगिक ग्रेड |
| गति नियंत्रण कार्ड | पीआई9074 |
| मॉनिटर | 17 इंच |
| ऑपरेटिंग सिस्टम | विंडोज 10 |
| धुरी की गति | 40000-60000 आरपीएम |
| एक्सवाईजेड ड्राइव गति | XY.800mm/s, Z.300mm/s |
| काटने की गति | 0-80mm/s |
| काटने की सटीकता | ±0.05 मिमी |
| कुल शक्ति | 5 किलोवाट |
| कार्य मंच | घूर्णन ट्रे दो दिशाओं में कटौती कर सकते हैं |
| धुरी शीतलन प्रणाली | वायु शीतलन |
| वैक्यूम क्लीनर की शक्ति | 3.5kw 380V,3-फेज ((वैकल्पिक शीर्ष और नीचे वैक्यूम सफाई) |
| वायु दबाव | 0.5-0.7MPa |
| शोर नियंत्रण | < 80 डीबी |
| सुरक्षा यंत्र | सुरक्षा द्वार और सेंसर |
| ऑपरेशन मोड | इनलाइन |
| पीसीबी लोडिंग | समायोज्य फ़ीडिंग कन्वेयर |
| स्वचालित दोष का पता लगाने और रखरखाव मोड | स्वयं निदान समारोह, वास्तविक समय त्रुटि जानकारी प्रदर्शित और सहज ज्ञान युक्त समस्या निवारण के लिए प्रत्येक IO पोर्ट की स्थिति पूछताछ |
| तकनीकी सहायता और प्रशिक्षण | उपकरण संचालन, प्रोग्रामिंग, हार्डवेयर रखरखाव और प्रशिक्षण सेवाएं प्रदान करना |
| दृष्टि प्रणाली | सीसीडी विजुअल पोजिशनिंग सुधार प्रणाली |
| समायोज्य ऊंचाई | 50-70 मिमी |
| चेतावनी प्रकाश | तीन रंग का दीपक |
| कार्यक्षेत्र सुरक्षात्मक कवर | हेक्साहेड्रल दरवाजे का अंधा संरक्षण मोड |
| आयाम | 1000 ((L) x1010 ((W) x1860 ((H) मिमी |
| वजन | लगभग 1000 किलो |

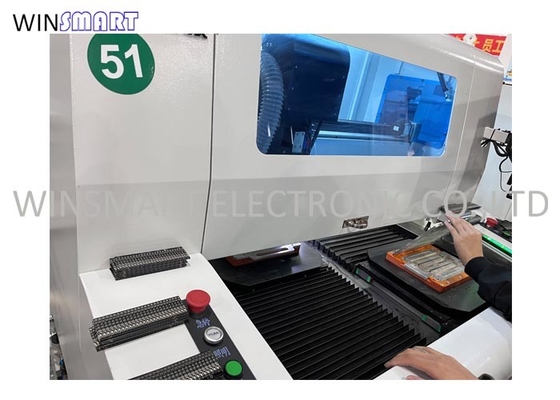

Winsmart SMTID3 V कट पीसीबी डिपैनलिंग मशीन चीन में डिजाइन और निर्मित एक अत्याधुनिक उत्पाद है।इस अभिनव मशीन को विशेष रूप से मुद्रित सर्किट बोर्डों के कुशल और सटीक पृथक्करण के लिए डिज़ाइन किया गया है, जिससे यह इलेक्ट्रॉनिक्स विनिर्माण कंपनियों के लिए एक आवश्यक उपकरण बन गया है।
Winsmart SMTID3 V कट पीसीबी डिपैनलिंग मशीन नवीनतम तकनीक और उन्नत सुविधाओं से लैस है, जिससे यह इलेक्ट्रॉनिक निर्माताओं के लिए एक शीर्ष विकल्प बन गया है।यह पीसीबी अलगाव में बेहतर प्रदर्शन और उच्च परिशुद्धता प्रदान करने के लिए बनाया गया है, और अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
Winsmart SMTID3 V कट पीसीबी डिपैनलिंग मशीन निम्नलिखित अनुप्रयोगों और परिदृश्यों के लिए उपयुक्त है:
इसके बहुमुखी अनुप्रयोगों और उन्नत सुविधाओं के साथ,Winsmart SMTID3 V कट पीसीबी डिपैनलिंग मशीन किसी भी इलेक्ट्रॉनिक विनिर्माण कंपनी के लिए अपनी उत्पादन प्रक्रिया में सुधार करने और उच्च गुणवत्ता वाले परिणाम प्राप्त करने के लिए आवश्यक है.
