| Brand Name: | Winsamrt |
| Model Number: | एसएमटीपी300 |
| MOQ: | 1 सेट |
| कीमत: | USD1-10000/set |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

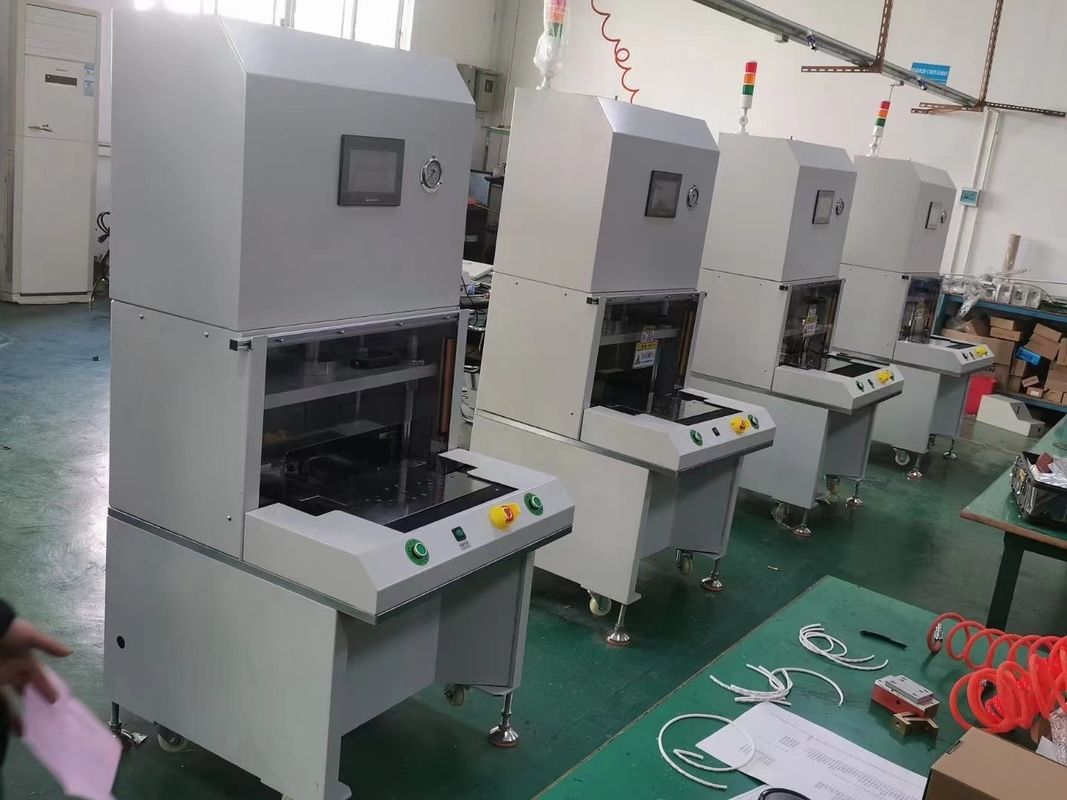

10 टन की वायवीय पीसीबी छिद्रण मशीन 10 एस चक्र समय उत्पादकता में सुधार
वायवीय पीसीबी छिद्रण मशीन परिचय:
10 टन वायवीय पीसीबी छिद्रण मशीन एक विशेष उपकरण है जिसे मुद्रित सर्किट बोर्ड (पीसीबी) में छेद या स्लॉट को कुशलतापूर्वक छिद्रित करने के लिए डिज़ाइन किया गया है।यह एक उच्च स्तर के पंचिंग शक्ति देने के लिए वायवीय बल का उपयोग करता है10 सेकंड के चक्र समय के साथ, इस मशीन को विशेष रूप से पीसीबी विनिर्माण प्रक्रियाओं में उत्पादकता में सुधार के लिए विकसित किया गया है।
पीसीबीए पंचिंग मशीन सटीक पंचिंग मोल्डः
प्यूमेटिक पीसीबी छिद्रण मशीनविशेषताएं:
1उच्च छिद्रण बल: मशीन एक वायवीय प्रणाली से लैस है जो 10 टन का छिद्रण बल प्रदान करती है। यह पीसीबी में कुशल और विश्वसनीय छेद या स्लॉट छिद्रण सुनिश्चित करती है।
2तेजी से चक्र समयः मशीन का 10 सेकंड का तेजी से चक्र समय तेजी से पंचिंग संचालन की अनुमति देता है, जिससे उत्पादकता में सुधार और उत्पादन चक्र समय में कमी आती है।
3वायवीय नियंत्रण प्रणालीः मशीन एक वायवीय नियंत्रण प्रणाली का उपयोग करती है, जो सटीक और सुसंगत पंचिंग संचालन सुनिश्चित करती है।यह छिद्रण बल पर विश्वसनीय नियंत्रण प्रदान करता है और सटीक छेद या स्लॉट प्लेसमेंट सुनिश्चित करता है.
4अनुकूलन योग्य छिद्रण पैटर्नः मशीन को विशिष्ट पीसीबी डिजाइनों और आवश्यकताओं के आधार पर विभिन्न छिद्रण पैटर्न को समायोजित करने के लिए अनुकूलित किया जा सकता है।यह छेद या स्लॉट प्लेसमेंट में लचीलापन की अनुमति देता है.
5. आसान संचालन: मशीन में उपयोगकर्ता के अनुकूल नियंत्रण और इंटरफेस हैं, जिससे ऑपरेटरों को पंचिंग मापदंडों को सेट करना, सेटिंग्स को समायोजित करना और मशीन के संचालन की निगरानी करना आसान हो जाता है।
प्यूमेटिक पीसीबी छिद्रण मशीनकार्यः
इस पीसीबी छिद्रण मशीन का उपयोग विभिन्न उद्योगों में पीसीबी के निर्माण के लिए किया जा सकता है। यह मैनुअल प्रक्रिया से पीसीबी में होने वाले सूक्ष्म दरारों से बचने में मदद करता है।यह परिवर्तनीय मरना टूलींग के साथ एक आसान स्थापित करने के लिए पंचिंग मर जाता है प्रदान करता हैइस मशीन में पीसीबी को आसानी से लोड और अनलोड करने की सुविधा भी है।वायु सिलेंडर चालित मशीन में एक सुरक्षित सुरक्षा प्रणाली है और विभिन्न अनुप्रयोगों के लिए उपयुक्त हो सकती है.
प्यूमेटिक पीसीबी छिद्रण मशीनविनिर्देशः
| कार्यक्षेत्र | 460*320 मिमी |
| कामकाजी दबाव | 0.45-0.7Mpa |
| काटने की सटीकता | ±0.05 मिमी |
| चक्र समय | 7 से 15 सेकंड |
| वायुगतिक बल | 10T |
| पीसीबी/एफपीसी की मोटाई | 0.08-3.5MM |
| पीसीबी/एफपीसी सामग्री | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| काटने का मोड | मुक्का मारना |
| पीसीबी प्रकार | टैब बोर्ड |
| कार्य सम्पत्ति |
एलसीडी डिस्प्ले, स्वचालित रूप से संख्या रिकॉर्ड करता है संसाधित उत्पाद, स्वचालित पंचिंग |
| प्रसारण बंदरगाह | अंतर्राष्ट्रीय मानक |
| पीसीबी लोडिंग | मैनुअल |
| पीसीबी संरेखण | पंचिंग मोल्ड |
| ऑपरेशन भाषा | अंग्रेज़ी |
| स्ट्रोक | 50 मिमी |
| मोल्ड ऊंचाई | 170MM |
| शक्ति | 380/220V |
| फ्यूज | 3A |
| मशीन का आयाम | 820x740x1750 मिमी |
| मशीन का वजन | 680 किलोग्राम |
वायवीय पीसीबीए छिद्रण मशीन संचालन चरणः
1. तैयारीः सुनिश्चित करें कि मशीन ठीक से स्थापित है और एक संपीड़ित हवा स्रोत से जुड़ा हुआ है। मशीन के पंचिंग मोल्ड पर पीसीबी को सुरक्षित रूप से रखें।
प्रोग्रामिंगः कोई प्रोग्राम करने की जरूरत नहीं है, अनुकूलित मोल्ड कार्यक्रम समय की बचत. मैनुअल मोल्ड पर बोर्ड लोड, पंचिंग के लिए "स्टार्ट" बटन दबाएं.
पोजिशनिंगः पीसीबी को मशीन के पंचिंग मोल्ड के भीतर सटीक रूप से संरेखित करें, यह सुनिश्चित करें कि वांछित पंचिंग स्थान पंचिंग टूल्स या मरने के साथ संरेखित हों।
सक्रियणः पंचिंग प्रक्रिया शुरू करके मशीन के वायवीय नियंत्रण प्रणाली को सक्रिय करें। यह आमतौर पर एक बटन दबाकर या पैर पेडल को संलग्न करके किया जा सकता है,जो वायवीय प्रणाली को छिद्रण बल देने के लिए ट्रिगर करता है.
छिद्रणः मशीन छिद्रण उपकरण या मरने पर वायवीय बल लागू करेगी, जो पीसीबी में प्रवेश करेगा, वांछित छेद या स्लॉट बनाएगा।छिद्रण ऑपरेशन 10 सेकंड के निर्दिष्ट चक्र समय के भीतर किया जाना चाहिए.
निरीक्षणः छिद्रण प्रक्रिया पूरी होने के बाद, छिद्रित पीसीबी का निरीक्षण करें ताकि यह सुनिश्चित किया जा सके कि छेद या स्लॉट सही ढंग से रखे गए हैं और आवश्यक विनिर्देशों को पूरा करते हैं।
वायवीय पीसीबीए छिद्रण मशीन अनुप्रयोगः
इलेक्ट्रॉनिक्स विनिर्माण: इस मशीन का उपयोग विभिन्न इलेक्ट्रॉनिक उपकरणों जैसे उपभोक्ता इलेक्ट्रॉनिक्स, दूरसंचार उपकरण और औद्योगिक नियंत्रण प्रणालियों के लिए पीसीबी के उत्पादन में किया जाता है।
पीसीबी प्रोटोटाइपिंगः प्रोटोटाइपिंग चरण के दौरान, मशीन घटक प्लेसमेंट और परीक्षण उद्देश्यों के लिए पीसीबी में छेद या स्लॉट बनाने में मदद करती है।
पीसीबी असेंबलीः पीसीबी में छिद्रित छेद या स्लॉट असेंबली प्रक्रिया के दौरान इलेक्ट्रॉनिक घटकों के सम्मिलन को सुविधाजनक बनाते हैं।
कस्टम पीसीबी विनिर्माणः मशीन कस्टम डिजाइन पीसीबी विनिर्माण के लिए उपयुक्त है जो सटीक छेद या स्लॉट प्लेसमेंट की आवश्यकता होती है।
|
