| Brand Name: | Winsmart |
| Model Number: | एसएमटीपीडी2 |
| MOQ: | 1 सेट |
| कीमत: | USD1-10000/set |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

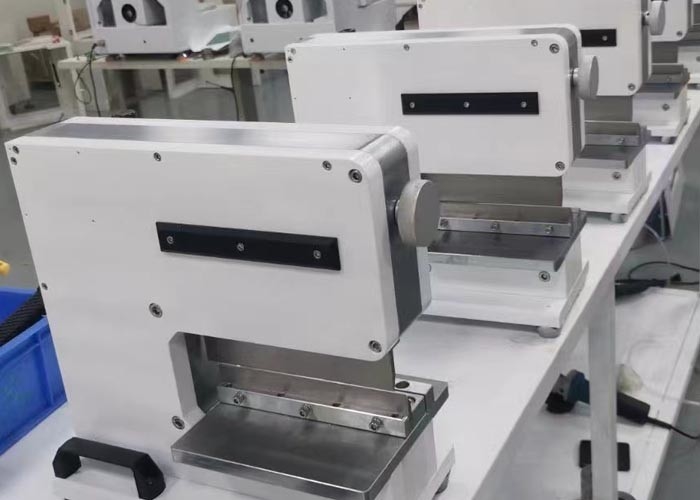

200 मिमी वायवीय सर्किट बोर्ड काटने की मशीन बिजली की आवश्यकता नहीं है
बिजली की आवश्यकता नहीं आर्थिक 200 मिमी वायवीय पीसीबी काटने की मशीन पीसीबी डीपनेल
पीसीबी काटने की मशीन समारोह:
बड़े पैमाने पर इलेक्ट्रॉनिक असेंबली की उत्पादन प्रक्रिया में पीसीबी काटने की मशीन एक महत्वपूर्ण प्रक्रिया है।मुद्रित सर्किट बोर्ड (पीसीबी) निर्माण के उत्पादन और सतह माउंट (एसएमटी) की रैखिक गति में सुधार करने के लिए, मुद्रित सर्किट बोर्ड को आमतौर पर एक बड़े बोर्ड के रूप में डिज़ाइन किया जाता है, जिसे उपयोग करके कई छोटे एकल पीसीबी छोटे बोर्डों में विभाजित किया जाएगा। अंतिम उत्पाद में पीसीबी डिपेलिंग मशीन उपकरण।इस बड़े पीसीबी बोर्ड को कनेक्टिंग बोर्ड या पीसीबी पैनल कहा जा सकता है।यह बड़ा कनेक्टिंग बोर्ड या पैनल छोटे-छोटे टुकड़ों में बंटा होता है।विभिन्न उत्पाद प्रक्रियाओं में, इसे एसएमटी के बाद, आईसीटी के बाद, छेद के माध्यम से एसएमटी वेल्डिंग के बाद, या अंतिम उत्पाद असेंबली से पहले विभाजित किया जा सकता है।
पीसीबी काटने की मशीन विशेषताएं:
1. सभी वी-कट बोर्डों के लिए उपयुक्त, एफआर 1, एफआर 4, सीईएम, एल्यूमिनियम पीसीबी शामिल हैं।
2. सिलेंडर चालित।
3. गति समायोज्य के लिए पैर स्विच नियंत्रण,
4. घटकों की सुरक्षा के लिए कम काटने का तनाव।
5. किसी शक्ति की आवश्यकता नहीं है।
पीसीबी काटने की मशीनविशिष्टता:
| नमूना | एसएमटीपीडी2 |
| मशीन का आयाम | 720x300x440 मिमी |
| अधिकतम काटने की लंबाई | 330 मिमी |
| पीसीबी सामग्री | FR4, MCPCB, CEM, कॉपर बोर्ड |
| हवा का दबाव | 0.4-0.7 एमपीए |
| पीसीबी मोटाई | 0.3-3.5 मिमी |
| ब्लेड प्रकार | रेखीय |
| ब्लेड की मात्रा | 2 पीसी |
| ब्लेड सामग्री | उच्च गति स्टील |
| परीक्षण रिपोर्ट | बशर्ते |
| शक्ति | 110/220 वी |
| मशीन वजन | 130 किग्रा |
वी-कट पीसीबी डिपेलिंग मशीन विवरण:
1. दो रैखिक ब्लेड डिजाइन।कम काटने का तनाव, 300 से कम तनाव वाले सटीक बोर्डों के लिए सख्त आवश्यकताओं को पूरा करें।
2. अधिकतम 2 मिमी ब्लेड क्लीयरेंस, सुनिश्चित करें कि ऑपरेटर उंगलियां सुरक्षित उत्पादन के लिए सम्मिलित नहीं कर सकती हैं।और रोटेशन नॉब द्वारा ब्लेड क्लीयरेंस को समायोजित करना आसान है।
3. शोर और धूल मुक्त।ब्लेड की तीक्ष्णता की जाँच याद दिलाने के लिए कन्टर फ़ंक्शन काटने का समय दिखाता है।ब्लेड को 2-3 बार फिर से तेज किया जा सकता है।
4. ऊपरी और निचले ब्लेड निकासी वी-कट गहराई के अनुसार समायोज्य है, और ऑपरेटर बोर्डों को मिसफीड नहीं करेगा।
पीसीबी काटने की मशीन लाभ:
एसएमटी असेंबली लाइन में पीसीबी काटने की मशीन का उपयोग संचालन और उत्पादन दक्षता में सुधार कर सकता है।पारंपरिक मैनुअल फोल्डिंग ऑपरेशन का प्रभाव अच्छा नहीं है।यह आमतौर पर PCBA प्रसंस्करण संयंत्रों में उपयोग किया जाता है।यह संचालन और उत्पादन में दो तत्व भी जोड़ता है।एक गारंटी है, दूसरी गुणवत्ता है।
|
