| Brand Name: | Winsmart |
| Model Number: | SMTAD5 |
| MOQ: | 1 सेट |
| कीमत: | USD1-10000/set |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |
स्वचालित एफआर 4 एमसीपीसीबी पीसीबी सेपरेटर मशीन एल्यूमिनियम पीसीबी सिंगुलेशन

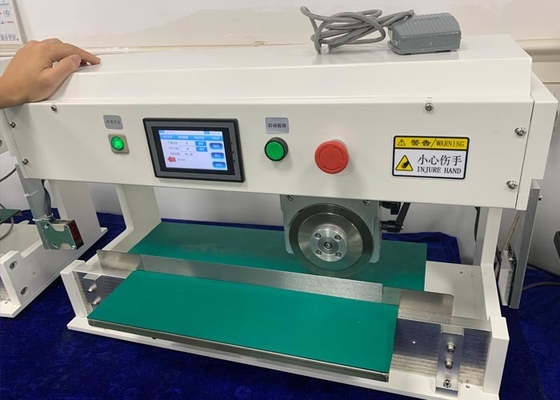

330 मिमी एल्यूमीनियम पीसीबी सिंगुलेशन स्वचालित पीसीबी काटने की मशीन
स्वचालित पीसीबी काटने की मशीन अवलोकन:
स्वचालित पीसीबी काटने की मशीन को पीसीबी कटर भी कहा जाता है।यह एक बार में माइक्रो शीयर स्ट्रेस कटिंग स्ट्रोक को पूरा करने के लिए एक नया लाइट नाइफ वॉकिंग डिज़ाइन अपनाता है।कटर वी-आकार के खांचे वाले पीसीबी सर्किट बोर्डों को काटने के लिए उपयुक्त है।उत्पाद हिलता नहीं है, और ऊपरी चाकू आगे और पीछे चलता है।कतरनी तनाव कम हो जाता है और उत्पाद की संभावित गुणवत्ता जोखिम कम हो जाती है।काटने की मशीन उच्च गति वाले स्टील सटीक पीसने से बनी है और इसका पुन: उपयोग किया जा सकता है।
स्वचालित पीसीबी काटने की मशीनविशेषताएँ:
1. काटने की गति समायोज्य, दो विकल्प हैं: 500 मिमी / एस और 300 मिमी / एस।
2. पृथक्करण लंबाई को प्रोग्राम किया जा सकता है: 0-100-200-300-400MM
3. सभी वी-कट पीसीबी बोर्ड डिपेलिंग के लिए उपयुक्त।
4. ऑपरेशन तालिका वास्तविक अनुप्रयोग के अनुसार समायोज्य हो सकती है।
5. परिपत्र ब्लेड समायोज्य है: विभिन्न मोटाई पीसीबी बोर्ड के लिए 0-2 मिमी और पूर्व-स्कोर वी-कट की विभिन्न गहराई।
6. ऑपरेटर सुरक्षा के लिए, ब्लेड-हॉल्टिंग लाइट सेंसर और प्लेक्सीग्लस सुरक्षा शील्ड हैं।
स्वचालित पीसीबी काटने की मशीनविशिष्टता:
| नमूना | SMTAD5 |
| मशीन का आयाम | एल700*डब्ल्यू550*एच460 |
| अधिकतम काटने की लंबाई | 330 मिमी |
| पीसीबी सामग्री | FR4, एमसीपीसीबी |
| काटने की गति | 300 मिमी / एस या 500 मिमी / एस |
| पीसीबी मोटाई | 0.2-3.2 मिमी |
| वी-कट गहराई | 0.2-2 मिमी |
| गोलाकार ब्लेड | व्यास 125 मिमी, कोण 26-28 ° |
| शक्ति | 220/110 वी |
| मशीन वजन | 55 किग्रा |
| गारंटी | 1 वर्ष |
| पैकेट | लकड़ी का केस |
| सीई परीक्षण | हाँ |
स्वचालित पीसीबी काटने की मशीन लाभ:
1. काटने की प्रक्रिया के दौरान, पीसीबी नहीं चलेगा और यह सुनिश्चित करने के लिए गोल चाकू फिसल जाएगा कि आंदोलन के कारण सब्सट्रेट के इलेक्ट्रॉनिक घटक क्षतिग्रस्त नहीं होंगे।
2. गोल चाकू की फिसलने की गति को समायोजित किया जा सकता है।
3. ऊपरी गोलाकार कटर और निचले सीधे कटर के बीच की दूरी को वी-ग्रूव की गहराई और कटर के नुकसान के अनुसार सटीक रूप से समायोजित किया जा सकता है।
4. यह समस्या को हल कर सकता है कि सहायक प्लेट का एहसास करने के लिए भागों वी-ग्रूव को पार करते हैं।
5. पीसीबी को काटते समय, टिन की दरार से बचने के लिए सर्किट बोर्ड को काटते समय उत्पन्न होने वाला आंतरिक तनाव कम हो जाता है।

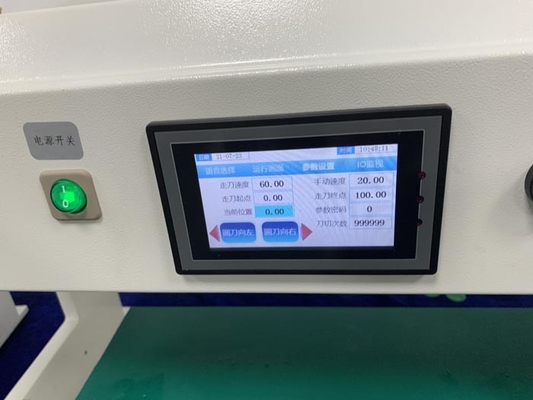

6. काटने की गति को घुंडी द्वारा नियंत्रित किया जाता है, डायाफ्राम स्ट्रोक को स्वतंत्र रूप से सेट किया जा सकता है, और लिक्विड क्रिस्टल डिस्प्ले होता है।
7. अलग पीसीबी संग्रह के लिए कन्वेयर बेल्ट वैकल्पिक है।
|
