| Brand Name: | Winsmart |
| Model Number: | SMTL460 |
| MOQ: | 1 सेट |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

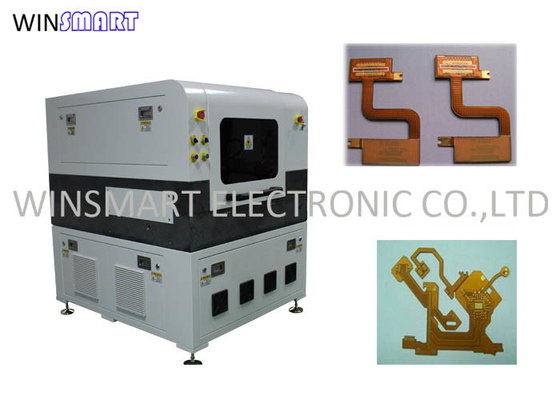

400x400 मिमी मार्बल प्लेटफॉर्म के साथ पूर्ण स्वचालित 20W यूवी लेजर कटर
400x400 मिमी मार्बल प्लेटफार्म पूर्ण स्वचालित यूवी लेजर पीसीबी काटने की मशीन
यूवी लेजर पीसीबी काटने की मशीन के लक्षण:
1. उच्च प्रदर्शन यूवी / ग्रीन लेजर को अपनाया जाता है, जिसमें छोटे लेजर फोकसिंग स्पॉट और संकीर्ण पायदान होते हैं।
2. कचरे के कारण चालन के कारण होने वाली सर्किट विफलता से बचने के लिए बोर्ड काटने की प्रक्रिया साफ और धूल से मुक्त होगी।
3. चिपकाए गए पीसीबी बोर्ड को सीधे विभाजित किया जा सकता है।काटने के दौरान कोई संपर्क और तनाव नहीं होता है।
4. उच्च परिशुद्धता दो अक्ष कार्य मंच, उच्च परिशुद्धता और तेज गति।
5. स्वचालित स्थिति और सुधार के लिए सीसीडी का उपयोग किया जा सकता है।
6. कंप्यूटर सॉफ्टवेयर द्वारा प्रसंस्करण को स्वचालित रूप से नियंत्रित किया जाता है, और सॉफ्टवेयर इंटरफ़ेस वास्तविक समय में प्रसंस्करण की स्थिति को समझने के लिए वास्तविक समय की प्रतिक्रिया देता है।
यूवी लेजर पीसीबी काटने की मशीन लागू उद्योग:
यूवी लेजर कटिंग मशीन विभिन्न प्रकार के पीसीबी सबस्ट्रेट्स को काटने के लिए उपयुक्त है, जैसे कि सिरेमिक सबस्ट्रेट्स, सॉफ्ट और हार्ड बॉन्डिंग प्लेट्स, FR4, PCB, FPC, फिंगरप्रिंट आइडेंटिफिकेशन मॉड्यूल, कवरिंग फिल्म, कंपोजिट मैटेरियल्स, कॉपर सबस्ट्रेट्स आदि।
यूवी लेजर पीसीबी काटने की मशीनफायदे और नुकसान:
लेजर डिपेलिंग मशीन का सबसे बड़ा फायदा काटने की दक्षता और काटने का प्रभाव है।अत्याधुनिक कार्बोनाइजेशन और गड़गड़ाहट से मुक्त है।और इसमें सोखने का कार्य है, जो इसे धूल रहित और धुआं रहित बनाता है।लेजर एक गैर-संपर्क प्रसंस्करण विधि को अपनाता है, जिसमें छोटे थर्मल प्रभाव होते हैं, सब्सट्रेट या सक्रिय उपकरणों के सब्सट्रेट को कोई नुकसान नहीं होता है, और कोई तनाव नहीं होता है।सीसीडी पोजिशनिंग और कंप्यूटर नियंत्रित स्वचालित कटिंग भी स्वचालित फीडिंग और अनलोडिंग का एहसास कर सकती है।उपकरणों की उत्पादन क्षमता को अधिकतम करें और श्रम लागत बचाएं।
बेशक, लेजर पीसीबी डिपेलिंग मशीन के नुकसान भी बहुत स्पष्ट हैं, और कीमत महंगी है।सितंबर 2016 में शीर्ष सिल्वर ऑप्टोइलेक्ट्रॉनिक्स की यूवी लेजर पीसीबी काटने की मशीन की नवीनतम कीमत 90000-150000 डॉलर (सामान और लेजर शक्ति के आधार पर) थी, जो प्रारंभिक निवेश लागत के लिए बहुत अधिक है।हालांकि, यह अच्छा है कि टॉप सिल्वर ऑप्टोइलेक्ट्रॉनिक्स की मौजूदा पीसीबी लेजर डिपेलिंग मशीन का भुगतान किश्तों में किया जा सकता है, जो शुरुआती निवेश लागत पर भी दबाव डालता है।
यूवी लेजर पीसीबी काटने की मशीन विशिष्टता:
| नमूना | SMTL460 |
| काम प्रणाली | ऑफलाइन या इनलाइन |
| सीसीडी प्रणाली | हाँ |
| लेजर वारंटी | 12 महीने |
| मशीन की वारंटी | 12 महीने |
| पीसीबी प्रकार | वी-कट और टैब |
| पीसीबी सामग्री | FR4 और फ्लेक्स पीसीबी |
| पोजिशनिंग | एफपीसी के लिए वैक्यूम और पीसीबी के लिए स्थिरता |
| अपशिष्ट पीसीबी संग्रह समारोह | हाँ |
| कूलिंग मोड | पानी की मदद से ठंडा करने वाले उपकरण |
| शक्ति | एसी 220V 3KW |
| प्लैटफ़ॉर्म | संगमरमर |
| कार्य क्षेत्र | 40mmx40mm |
| स्कैनिंग गति | 2500 मिमी / एस |
| प्रभावी कार्य क्षेत्र | 400mmx400mm (अनुकूलन योग्य) |
| रैखिक मोटर के कार्यबल की पुनरावृत्ति सटीकता | ±1μm |
| लेजर स्रोत | ऑप्टोवेव यूवी 15W@30KHz |
| लेजर तरंग दैर्ध्य | 355 एनएम |
| लेज़र | क्यू-स्विच्ड डायोड-पंप ऑल सॉलिड-स्टेट यूवी लेजर |
| रैखिक मोटर के वर्कटेबल की पोजिशनिंग प्रेसिजन | ±2μm |
यूवी लेजर पीसीबी काटने की मशीन पैरामीटर्स:
1. स्थिति: नया
2. वारंटी सेवा के बाद: फील्ड रखरखाव और मरम्मत सेवा, ऑनलाइन समर्थन, स्पेयर पार्ट्स, वीडियो तकनीकी सहायता
3. वीडियो आउटगोइंग-निरीक्षण: बशर्ते
4. मशीनरी टेस्ट रिपोर्ट: बशर्ते
5. मार्केटिंग का प्रकार: नया उत्पाद
6. मुख्य घटकों की वारंटी: 1 वर्ष
7. मुख्य घटक: असर, इंजन, गियर, गियरबॉक्स, मोटर, पीएलसी, दबाव पोत, पंप, धुरी
8. उत्पत्ति का स्थान: गुआंग्डोंग, चीन
9. ब्रांड का नाम: विनस्मार्ट
10. उत्पाद का नाम: लेजर पीसीबी विभाजक मशीन
11. लेजर शक्ति: 15W/20W (वैकल्पिक)
12. पूरी मशीन परिशुद्धता: ± 20 माइक्रोन
13. पोजिशनिंग सटीकता: ±2 माइक्रोन
14. सटीक दोहराएं: ±2 माइक्रोन
15. वोल्टेज / बिजली की आपूर्ति: एकल चरण AC220V / 3KW
16. मशीन का वजन: 2000KG
17. प्रसंस्करण का आकार: 400 मिमी * 400 मिमी
18. वर्किंग मोड (ऑफ़लाइन): मैन्युअल लोडिंग और अनलोडिंग, इनलाइन उपलब्ध है
|
