| Brand Name: | Winsmart |
| Model Number: | श्रीमती2 |
| MOQ: | 1 सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |
Depanelization PCB राउटर मशीन 920±20mm एडजस्टेबल फीडिंग कन्वेयर
920 ± 20 मिमी एडजस्टेबल फीडिंग कन्वेयर और फ्लैट आउटपुट कन्वेयर पीसीबी डिपेलाइजेशन
पीसीबी विमुद्रीकरण विवरण:
बड़े पैमाने पर इलेक्ट्रॉनिक असेंबली की उत्पादन प्रक्रिया में पीसीबी विमुद्रीकरण एक महत्वपूर्ण प्रक्रिया है।मुद्रित सर्किट बोर्ड (पीसीबी) निर्माण के उत्पादन और सतह माउंट (एसएमटी) की रैखिक गति में सुधार करने के लिए, मुद्रित सर्किट बोर्ड को आमतौर पर एक बड़े बोर्ड के रूप में डिज़ाइन किया जाता है, जिसे उपयोग करके कई छोटे एकल पीसीबी छोटे बोर्डों में विभाजित किया जाएगा। अंतिम उत्पाद में पीसीबी डिपेलिंग मशीन उपकरण।इस बड़े पीसीबी बोर्ड को कनेक्टिंग बोर्ड या पीसीबी पैनल कहा जा सकता है।यह बड़ा कनेक्टिंग बोर्ड या पैनल छोटे-छोटे टुकड़ों में बंटा होता है।विभिन्न उत्पाद प्रक्रियाओं में, इसे एसएमटी के बाद, आईसीटी के बाद, छेद के माध्यम से एसएमटी वेल्डिंग के बाद, या अंतिम उत्पाद असेंबली से पहले विभाजित किया जा सकता है।
PCB डिपेलिंग मशीन एक मशीन है जिसका उपयोग PCB को लगातार काटने की प्रक्रिया में किया जाता है।पारंपरिक मैनुअल फोल्डिंग की गुणवत्ता बेकाबू है, और फोल्डिंग कर्मियों की कार्य सुरक्षा के लिए छिपे हुए खतरे हैं।हालांकि, मैनुअल फोल्डिंग के असमान बल और फोल्डिंग एंगल पोजीशन के अंतर के कारण, पीसीबी इलेक्ट्रिकल सर्किट, पार्ट्स और टिन ट्रैक क्षतिग्रस्त हो जाते हैं और घटक गिर जाते हैं, कॉपर फ़ॉइल विरूपण और प्लेट गिर जाती है और अन्य शॉर्ट सर्विस लाइफ और प्रतिकूल घटनाएं होती हैं।
पीसीबी विमुद्रीकरणविशिष्टता:
| मॉडल संख्या | श्रीमती2 |
| मशीन का आकार | 1800 (एल) x 1500 (डब्ल्यू) x 2200 (एच) मिमी |
| वोल्टेज | 220 वी / 50 हर्ट्ज |
| अधिकतम पीसीबी आकार | 300x300 मिमी (अनुकूलन योग्य) |
| पीसीबी मोटाई | 0.4-6 मिमी |
| खिला मोड | स्वचालित |
| पीसीबी पोजिशनिंग | अनुकूलित स्थिरता |
| प्रोग्रामिंग | दृष्टि शिक्षण, इनलाइन प्रोग्रामिंग |
| काटने की धुरी | 20000-60000 आरपीएम / मिनट |
| शीतलक प्रकार | सेल्फ कूलिंग |
| धूल संग्रह मोड | शीर्ष संग्रह |
| काटने की गति | 1-100 मिमी / एस |
| काटने की सटीकता | ± 0.02 मिमी |
| चाकू | 0.8-3.0 रूटिंग बिट्स, राइट रोटेशन और सॉ ब्लेड |
| सटीकता दोहराएं | ± 0.02 मिमी |
| नियंत्रण प्रणाली | औद्योगिक पीसी |
| धुरा | वैकल्पिक |
| मशीन पावर दर | कुल 5KW, जिसमें 3KW वैक्यूम क्लीनर शामिल है |
| मशीन की स्थिति | 100% नया |
| गारंटी | 1 वर्ष |
| विक्रय - पश्चात सेवा | 24 घंटे ऑनलाइन समर्थन, विदेशी स्थापना और प्रशिक्षण उपलब्ध है |
| प्रोग्रामिंग | ऑनलाइन, दृश्य |
| स्वचालित अंशांकन समारोह | मार्क बिंदु स्वचालित अंशांकन |
| संपादन समारोह | सीधी रेखा, बिंदु, चाप, वृत्त |
| अक्ष स्थिति सटीकता | 0.01 एम एम |
| काटने की शुद्धता | ± 0.05 मिमी |
| बारकोड स्कैनिंग | वैकल्पिक |
| गिनती समारोह | हाँ |
पीसीबी विमुद्रीकरणविशेषताएँ:
यह मशीन एक ऑनलाइन पूर्ण-स्वचालित उपकरण है, जिसे पीसीबी लोडर मशीन से जोड़ा जा सकता है।
यह कार्यक्रमों के अनुसार आरा ब्लेड और मिलिंग कटर के उच्च गति वाले रोटेशन को अपनाता है।
लो कटिंग स्ट्रेस यह सुनिश्चित करता है कि कटिंग एज बिना गड़गड़ाहट के चिकना हो।
विंडोज 10 ऑपरेटिंग सिस्टम, विज़ुअल प्रोग्राम, मार्क पॉइंट ऑटोमैटिक करेक्शन सिस्टम, आसान प्रोग्रामिंग और सटीक कटिंग के लिए कटिंग पाथ प्रदर्शित करने के लिए हाई पिक्सेल कैमरा।और यह वर्कशॉप को धूल रहित बनाने के लिए डस्ट कलेक्शन सिस्टम के साथ आता है।
यह वी-कट और टैब पीसीबी बोर्ड डिपेलिंग दोनों के लिए काम कर सकता है।

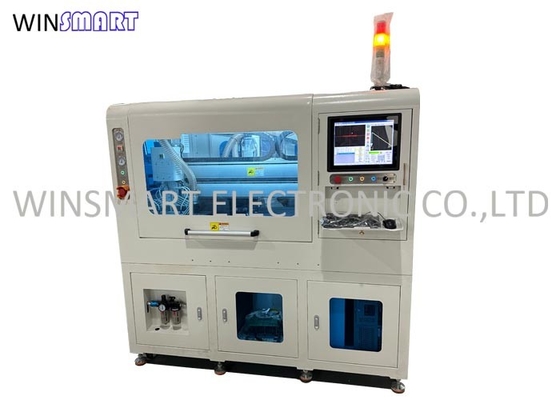

पीसीबी विमुद्रीकरण फोटो:
|
