उत्पाद विवरण:
|
पीसीबी सामग्री: | एफआर4, एफपीसी | तनाव काटना: | 0 |
---|---|---|---|
कार्य क्षेत्र: | 600x600 मिमी | लेजर प्रकार: | यूवी |
गारंटी: | 12 महीने | नाम: | यूवी लेजर काटने की मशीन |
हाई लाइट: | 600x600 मिमी लेजर पीसीबी डिपेलिंग मशीन,एफपीसी लेजर पीसीबी डिपेलिंग मशीन,600x600 मिमी यूवी लेजर कटिंग मशीन |

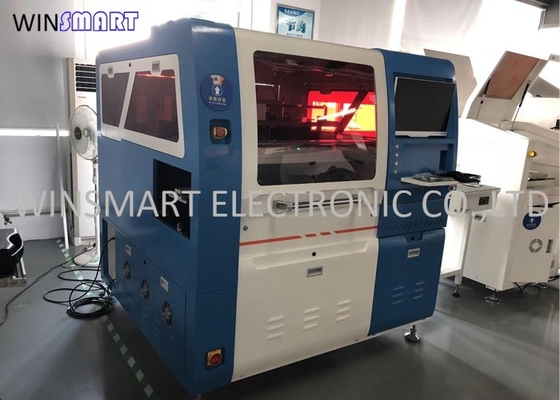

पीसी नियंत्रण 600x600 मिमी लेजर पीसीबी डिपेलिंग मशीन एफपीसी के लिए उपयुक्त है
विन 10 पीसी कंट्रोल 600x600mm यूवी लेजर कटिंग मशीन एफपीसी और पीसीबी के लिए उपयुक्त
यूवी लेजर काटने की मशीन परिचय:
पारंपरिक मैनुअल फोल्डिंग की गुणवत्ता की समस्या की तुलना में, पीसीबी यूवी लेजर काटने की मशीन का उद्भव इस नुकसान के लिए बनाता है।पीसीबी डिपेलिंग मशीन के स्पष्ट फायदे हैं।पीसीबी लेजर डिपेलिंग मशीन के उत्पादन में उच्च कार्यकुशलता है।काम करते समय पीसीबी डिपेलिंग मशीन बहुत सुरक्षित है।किसी भी उद्यम को उत्पादों की गुणवत्ता के अलावा उत्पादों की उत्पादन सुरक्षा पर ध्यान देना चाहिए, यह प्रक्रिया यूरोपीय और अमेरिकी ग्राहकों द्वारा 2004 की शुरुआत से ही अनिवार्य कर दी गई है।
यूवी लेजर काटने की मशीन सिद्धांत:
इस यूवी लेजर काटने की मशीन का सिद्धांत उच्च ऊर्जा बीम के साथ पीसीबी सर्किट बोर्ड की सतह को विकिरणित करना है, और बीम ऊर्जा घनत्व, आवृत्ति, गति और प्रसंस्करण समय जैसे पैरामीटर को नियंत्रित करके पीसीबी सामग्री के वाष्पीकरण काटने का एहसास करना है।
यूवी लेजर काटने की मशीन विशिष्टता:
लेजर प्रकार | क्यू-स्विच्ड डायोड-पंप ऑल सॉलिड-स्टेट यूवी लेजर |
लेजर तरंग दैर्ध्य | 355 एनएम |
लेजर ब्रांड | ऑप्टोवेव |
रैखिक मोटर के वर्कटेबल की पोजिशनिंग प्रेसिजन | ±2μm |
रैखिक मोटर के कार्यबल की पुनरावृत्ति सटीकता | ±1μm |
स्कैनिंग गति | 2500 मिमी / एस (अधिकतम) |
कार्य क्षेत्र | 40mmx40mm |
काम करने की मेज | एक |
कार्य क्षेत्र | 600x600 मिमी |
पीसीबी प्रकार | वी-कट और टैब |
पीसीबी सामग्री | एफआर4, एफपीसी |
पीसीबी मोटाई | 0.2-3 मिमी |
सीसीडी कैमरा | जर्मनी ब्रांड |
टेबल प्लेटफार्म | संगमरमर |
कूलिंग मोड | पानी वाला कूलर |
सपाट छाती | हाँ |
सेवा | साइट पर स्थापना और प्रशिक्षण |
गारंटी | 12 महीने |
मशीन की स्थिति | नया |
पोजिशनिंग | स्थिरता |
यूवी लेजर काटने की मशीन लाभ:
1. कोई धूल नहीं
सर्किट बोर्ड उद्योग का उत्पादन वातावरण धूल रहित कार्यशाला में किया जाता है।पारंपरिक पीसीबी डिपेलिंग उपकरण, जैसे कि ब्लेड मूविंग टाइप मशीन, अनिवार्य रूप से अवशेषों और माइक्रो पाउडर का उत्पादन करेगी, जो 10000 और 1000 वर्ग की धूल रहित कार्यशालाओं को प्रदूषित करेगी और उत्पादों की चालकता को प्रभावित करेगी।यूवी लेजर काटने की मशीन एक वाष्पीकरण प्रसंस्करण प्रक्रिया है, जो धूल का उत्पादन नहीं करेगी और उत्पाद की चालकता के अनुकूल है।
2. उच्च काटने की सटीकता
उच्च-सटीक पारंपरिक प्रसंस्करण उपकरण का प्रसंस्करण अंतराल 100 माइक्रोन से कम की अंतराल चौड़ाई तक नहीं पहुंच सकता है, जो किनारे या पीसीबीए सर्किट बोर्ड युक्त घटकों पर लाइनों को कुछ नुकसान पहुंचाएगा।लेजर कटिंग मशीन का फोकस स्पॉट छोटा है, और पराबैंगनी कोल्ड प्रोसेसिंग मोड का सर्किट बोर्ड के किनारे पर थोड़ा थर्मल प्रभाव पड़ता है।काटने की स्थिति सटीकता 50 माइक्रोन से कम है, और काटने का आकार सटीकता 30 माइक्रोन से कम है, जो सर्किट बोर्ड के किनारे को प्रभावित नहीं करेगा, और सटीकता अधिक है।
3. कोई तनाव नहीं
पारंपरिक प्रसंस्करण विधियों में आम तौर पर वी-खांचे होते हैं, जो निर्माण प्रक्रिया में बोर्ड को कुछ नुकसान पहुंचाते हैं।यूवी लेजर काटने की मशीन वी-खांचे बनाए बिना सीधे नंगे बोर्ड को काट सकती है।इसके अलावा, पारंपरिक प्रसंस्करण विधियाँ सीधे सर्किट बोर्ड पर कार्य करने के लिए उपकरणों का उपयोग करती हैं, विशेष रूप से मुद्रांकन विधि का सर्किट बोर्ड पर बहुत प्रभाव पड़ता है, जो बोर्ड विरूपण का कारण बनना आसान है।लेजर काटने की मशीन एक गैर-संपर्क प्रसंस्करण मोड है, जो उच्च-ऊर्जा बीम के माध्यम से सामग्री की सतह पर कार्य करती है, जिससे तनाव का प्रभाव और सर्किट बोर्ड की विकृति और क्षति नहीं होगी।
4. विशेष आकार के काटने के लिए, इसे स्वचालित करना आसान है
यूवी लेजर पीसीबी काटने की मशीन किसी भी प्रोप और फिक्स्चर को बदलने के बिना, और स्टील जाल के बिना किसी भी आकार के लिए कटौती कर सकती है।वही उपकरण विशेष आकार और सीधी रेखा काटने को पूरा कर सकते हैं, जो असेंबली लाइन स्वचालित उत्पादन और उच्च लचीलापन महसूस करना आसान है।उत्पादन क्षमता में सुधार करना और उत्पादन प्रक्रिया और उत्पादन चक्र को बचाना आसान है।विशेष रूप से, यह तेजी से प्रूफिंग की जरूरतों को जल्दी और कुशलता से पूरा कर सकता है, ड्राइंग को सीधे आयात कर सकता है और फिर कटिंग का पता लगा सकता है।
5. उच्च संगतता
यूवी लेजर काटने की मशीन सर्किट बोर्ड के आसपास सामग्री को संसाधित कर सकती है, जैसे कि पीसीबी, एफपीसी, फिल्म को कवर करना, पालतू जानवर, मजबूत करने वाला बोर्ड, आईसी, अल्ट्रा-पतली धातु काटने आदि। इसमें मजबूत व्यावहारिकता है, प्रसंस्करण के साथ संगत है। सामग्री की विविधता, संचालित करना आसान है, ड्राइंग में आयात किया जा सकता है, किसी भी यांत्रिक भागों को समायोजित करने की आवश्यकता नहीं है, और संचालित करना और बनाए रखना आसान है।
6. अच्छा अत्याधुनिक प्रभाव
काटने का किनारा बिना गड़गड़ाहट के चिकना और साफ है।इसे सीधे ड्राइंग के आकार के अनुसार संसाधित और गठित किया जा सकता है, जो उत्पाद की उपज में सुधार के लिए अनुकूल है।इसे आगे की प्रक्रिया के बिना सीधे बाद की प्रक्रिया में स्थापित किया जा सकता है।
