| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | एसएमटीपीडी2 |
| मूक: | 1 सेट |
| कीमत: | USD1-10000/set |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

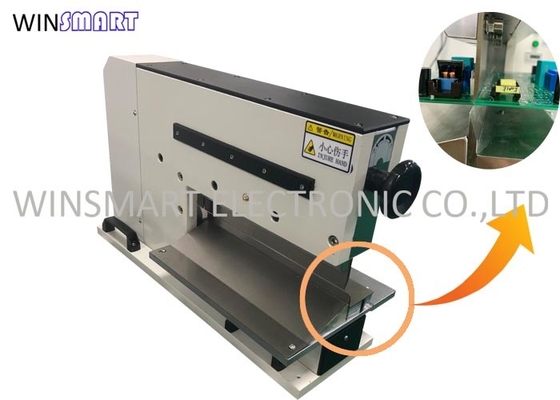

200 मिमी 600 मिमी रैखिक ब्लेड पीसीबी बोर्ड कटर मशीन पैर पेडल नियंत्रण
200-600 मिमी रैखिक ब्लेड फुट पेडल नियंत्रण पीसीबी बोर्ड काटने की मशीन
पीसीबी बोर्ड काटने की मशीन लाभ:
पीसीबी बोर्ड काटने की मशीन एक समय में कतरनी तनाव के बिना प्लेट काटने के स्ट्रोक को पूरा करने के लिए नवीनतम वायवीय इलेक्ट्रिक लाइटवेट डिज़ाइन को गोद लेती है, विशेष रूप से सटीक एसएमडी या पतली प्लेट काटने के लिए उपयुक्त;धनुष और सूक्ष्म दरारें तब उत्पन्न होती हैं जब कोई गोलाकार चाकू प्रकार की प्लेट नहीं होती है।पच्चर के आकार का उपकरण कतरनी तनाव को कम करने के लिए रैखिक प्लेट काटने के लिए उपयोग किया जाता है, ताकि संवेदनशील एसएमडी घटकों और यहां तक कि कैपेसिटर भी प्रभावित न हों, और उत्पाद के संभावित गुणवत्ता जोखिम को कम किया जा सके।
पीसीबी बोर्ड काटने की मशीन विशेषताएं:
1. यह सभी प्रकार के वी-कट पीसीबी बोर्डों को चिकनी किनारे से अलग करता है, जिसमें एफआर 1, एफआर 4, सीईएम 1, सीईएम 3 और एल्यूमिनियम बोर्ड शामिल हैं।
2. यह अधिकतम 70 मिमी घटकों को बोर्ड पर चढ़ाने की अनुमति देता है।
3. यह मशीन कॉपर लैंप बोर्ड, सिल बोर्ड और अन्य वी-कट बोर्ड के लिए भी उपयुक्त है।
4. घटकों की सुरक्षा के लिए 200u से कम तनाव काटने का तनाव।
5. रैखिक ब्लेड अनुकूलन योग्य हो सकते हैं।
6. आसान और तेज कटिंग के लिए पीसीबी होल्डिंग फिक्स्चर उपलब्ध हैं।
पीसीबी बोर्ड काटने की मशीन कार्य सिद्धांत:
मशीन सिलेंडर द्वारा संचालित होती है जो पर्यावरण और अनुकूल है।
ऑपरेटर बोर्डों को वी-स्कोरिंग लाइनों द्वारा ब्लेड में डालें, और वह बोर्ड को मिसफीड नहीं करेगा।
फिर ऑपरेटर पैर पेडल दबाता है, 2 रैखिक ब्लेड पीसीबी बोर्ड को काटने के तनाव को कम करने के लिए कैंची की तरह काटते हैं।
पीसीबी बोर्ड काटने की मशीन विशिष्टता:
| नमूना | एसएमटीपीडी2 |
| मशीन का आयाम | ब्लेड की लंबाई के अनुसार |
| अधिकतम काटने की लंबाई | 200-600 मिमी |
| पीसीबी सामग्री | FR4, MCPCB, CEM, कॉपर बोर्ड |
| हवा का दबाव | 0.4-0.7 एमपीए |
| पीसीबी मोटाई | 0.3-3.5 मिमी |
| शक्ति | 110/220 वी |
| मशीन वजन | 130 किग्रा / 100 किग्रा / 80 किग्रा |
| मशीन की स्थिति | 100% नया |
| काटने की गति | ऑपरेशन पर निर्भर करता है |
| नियंत्रण प्रणाली | पैर रखने वाला पैडल |
| तनाव काटना | 200 यू स्ट्रेन से कम |
| अग्रणी | बिना गड़गड़ाहट के चिकना |
| अनुकूलित स्थिरता | वैकल्पिक |
| गारंटी | 1 वर्ष |
| पैकेट | लकड़ी का केस |
पीसीबी बोर्ड काटने की मशीन ब्लेड:
|
| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | एसएमटीपीडी2 |
| मूक: | 1 सेट |
| कीमत: | USD1-10000/set |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
200 मिमी 600 मिमी रैखिक ब्लेड पीसीबी बोर्ड कटर मशीन पैर पेडल नियंत्रण
200-600 मिमी रैखिक ब्लेड फुट पेडल नियंत्रण पीसीबी बोर्ड काटने की मशीन
पीसीबी बोर्ड काटने की मशीन लाभ:
पीसीबी बोर्ड काटने की मशीन एक समय में कतरनी तनाव के बिना प्लेट काटने के स्ट्रोक को पूरा करने के लिए नवीनतम वायवीय इलेक्ट्रिक लाइटवेट डिज़ाइन को गोद लेती है, विशेष रूप से सटीक एसएमडी या पतली प्लेट काटने के लिए उपयुक्त;धनुष और सूक्ष्म दरारें तब उत्पन्न होती हैं जब कोई गोलाकार चाकू प्रकार की प्लेट नहीं होती है।पच्चर के आकार का उपकरण कतरनी तनाव को कम करने के लिए रैखिक प्लेट काटने के लिए उपयोग किया जाता है, ताकि संवेदनशील एसएमडी घटकों और यहां तक कि कैपेसिटर भी प्रभावित न हों, और उत्पाद के संभावित गुणवत्ता जोखिम को कम किया जा सके।
पीसीबी बोर्ड काटने की मशीन विशेषताएं:
1. यह सभी प्रकार के वी-कट पीसीबी बोर्डों को चिकनी किनारे से अलग करता है, जिसमें एफआर 1, एफआर 4, सीईएम 1, सीईएम 3 और एल्यूमिनियम बोर्ड शामिल हैं।
2. यह अधिकतम 70 मिमी घटकों को बोर्ड पर चढ़ाने की अनुमति देता है।
3. यह मशीन कॉपर लैंप बोर्ड, सिल बोर्ड और अन्य वी-कट बोर्ड के लिए भी उपयुक्त है।
4. घटकों की सुरक्षा के लिए 200u से कम तनाव काटने का तनाव।
5. रैखिक ब्लेड अनुकूलन योग्य हो सकते हैं।
6. आसान और तेज कटिंग के लिए पीसीबी होल्डिंग फिक्स्चर उपलब्ध हैं।
पीसीबी बोर्ड काटने की मशीन कार्य सिद्धांत:
मशीन सिलेंडर द्वारा संचालित होती है जो पर्यावरण और अनुकूल है।
ऑपरेटर बोर्डों को वी-स्कोरिंग लाइनों द्वारा ब्लेड में डालें, और वह बोर्ड को मिसफीड नहीं करेगा।
फिर ऑपरेटर पैर पेडल दबाता है, 2 रैखिक ब्लेड पीसीबी बोर्ड को काटने के तनाव को कम करने के लिए कैंची की तरह काटते हैं।
पीसीबी बोर्ड काटने की मशीन विशिष्टता:
| नमूना | एसएमटीपीडी2 |
| मशीन का आयाम | ब्लेड की लंबाई के अनुसार |
| अधिकतम काटने की लंबाई | 200-600 मिमी |
| पीसीबी सामग्री | FR4, MCPCB, CEM, कॉपर बोर्ड |
| हवा का दबाव | 0.4-0.7 एमपीए |
| पीसीबी मोटाई | 0.3-3.5 मिमी |
| शक्ति | 110/220 वी |
| मशीन वजन | 130 किग्रा / 100 किग्रा / 80 किग्रा |
| मशीन की स्थिति | 100% नया |
| काटने की गति | ऑपरेशन पर निर्भर करता है |
| नियंत्रण प्रणाली | पैर रखने वाला पैडल |
| तनाव काटना | 200 यू स्ट्रेन से कम |
| अग्रणी | बिना गड़गड़ाहट के चिकना |
| अनुकूलित स्थिरता | वैकल्पिक |
| गारंटी | 1 वर्ष |
| पैकेट | लकड़ी का केस |
पीसीबी बोर्ड काटने की मशीन ब्लेड:
