| Brand Name: | Winsmart |
| Model Number: | श्रीमती2 |
| MOQ: | 1 सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |

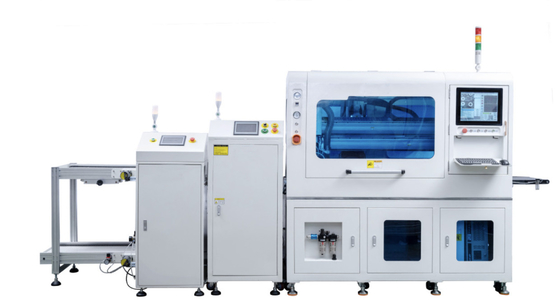

परिशुद्धता 0.05 मिमी पीसीबी Depaneling रूटर मशीन काटने टैब और वी-कट बोर्ड
पीसीबी डिपैनलिंग राउटर मशीन परिचय:
पीसीबी डेपेनिंग राउटर मुख्य रूप से पीसीबीए के साथ इकट्ठे पीसीबीए बोर्डों के पृथक्करण के लिए उपयोग किया जाता है।
इस पीसीबी राउटर में दो काम करने वाले धुरी हैं, एक में आरा के ब्लेड कट V-cut बोर्ड हैं, एक और में मिलिंग कटर कट टैब बोर्ड हैं।
और इसमें उच्च मात्रा में उत्पादन क्षमता को पूरा करने के लिए 300 मिमी/सेकंड की काटने की गति है।
सबसे महत्वपूर्ण बात यह है कि बोर्डों पर लगाए गए घटकों की सुरक्षा के लिए इस डिपेनीलाइजर में सबसे कम काटने का तनाव होता है।
यह मशीन स्वचालित फीडिंग कन्वेयर और ईएसडी आउटपुट कन्वेयर/अनुकूलित अनलोडिंग फिक्स्चर के साथ आती है।
यह निर्माता के लिए 5-6 श्रमिकों को बचाता है।
दोनों वी-कट और टैब बोर्डों के लिए दो स्पिंडल
टैबबोर्ड के लिए दो स्पिंडल
पीसीबी डिपैनलिंग राउटर मशीन विशेषताएंः
पीसीबी डिपैनलिंग राउटर मशीन फायदेः
1. वी-कट और टैब पीसीबीए दोनों के लिए कम काटने का तनाव।
2सटीक प्रोग्रामिंग और संचालन के लिए पीसी और सीसीडी विजन सिस्टम।
3धूल मुक्त कार्यशाला के लिए शीर्ष धूल संग्रह प्रणाली।
4उच्च मात्रा वाले उत्पादों के लिए पूर्ण स्वचालित कार्य मोड।
5अलग-अलग पीसीबी संग्रह के लिए समायोज्य फीडिंग कन्वेयर और ईएसडी फ्लैट कन्वेयर बेल्ट।
6सॉफ्टवेयर अनुकूल है।
पीसीबी डिपैनलिंग राउटर मशीन विनिर्देशः
| मॉडल संख्या | SMTID2 |
| मशीन का आकार | 1800 ((L) x 1500 ((W) x 2200 ((H) मिमी |
| वोल्टेज | 220V/50Hz |
| पीसीबी का अधिकतम आकार | 300x300 मिमी (अनुकूलित) |
| पीसीबी मोटाई | 0.4-6 मिमी |
| फ़ीडिंग मोड | स्वचालित |
| पीसीबी पोजिशनिंग | अनुकूलित फिक्स्चर |
| प्रोग्रामिंग | विजन शिक्षण, इनलाइन प्रोग्रामिंग |
| काटने का धुरी | 20,000-100,000rpm/min |
| शीतलन प्रकार | स्व शीतलन |
| धूल संकलन मोड | शीर्ष संग्रह |
| काटने की गति | 1-300 मिमी/सेकंड |
| काटने की सटीकता | ±0.02 मिमी |
| चाकू | 0.8-3.0 रूटिंग बिट्स, दाईं ओर घूर्णन और देखा ब्लेड |
| बार-बार सटीकता | ±0.02 मिमी |
| नियंत्रण प्रणाली | औद्योगिक पीसी |
| स्पिंडल | वैकल्पिक |
| मशीन शक्ति दर | कुल 5KW, 3KW वैक्यूम क्लीनर सहित |
| मशीन की स्थिति | १००% नया |
| वारंटी | 1 वर्ष |
| बिक्री के बाद सेवा | 24 घंटे ऑनलाइन समर्थन, विदेशी स्थापना और प्रशिक्षण उपलब्ध है |
| प्रोग्रामिंग | ऑनलाइन, दृश्य |
| स्वचालित कैलिब्रेशन फ़ंक्शन | मार्क पॉइंट ऑटोमैटिक कैलिब्रेशन |
| संपादन कार्य | सीधी रेखा, बिंदु, चाप, वृत्त |
| धुरी की स्थिति की सटीकता | 0.01 मिमी |
| काटने की परिशुद्धता | ±0.05 मिमी |
| बारकोड स्कैनिंग | वैकल्पिक |
| गिनती कार्य | हाँ |
पीसीबी डिपैनलिंग राउटर मशीन सहायक उपकरण:
| पद | विवरण | ब्रांड | मात्रा | टिप्पणी |
| 1 | औद्योगिक पीसी | चीन | 1 | |
| 2 | धुरी और चालक | चीन | 1 | |
| 3 | कैमरा | चीन | 1 | |
| 4 | स्क्रू रॉड, गाइड रेल | टीबीआई, एचआईवीआईएन, एसएसी | 1 | |
| 5 | प्रस्ताव कार्ड | चीन | 1 | 6 अक्ष |
| 6 | प्रणाली | जीत 10 | 1 | |
| 7 | सर्वो मोटर | पैनासोनिक | 1 | |
| 8 | सेंसर | OMRON | 9 | |
| 9 | वायवीय घटक | एयरटैक | 3 | |
| 10 | 3HP वैक्यूम क्लीनर | चीन | 1 | |
| 11 | मॉड्यूल | चीन | 6 | ग्रेड C5 |
पीसीबी डिपैनलिंग राउटर मशीन विवरणः
दोहरी मेज, सिंडल उच्च मात्रा उत्पादकता के लिए हर समय काम कर रहे हैं।
स्वचालित चौड़ाई समायोजन पीसीबी फीडिंग रेल.
स्वचालित उपकरण परिवर्तन कार्य, 5 बिट्स भंडारण।
साइकोटेक स्पिंडल 4033 का प्रयोग टैब बोर्डों के लिए किया जाता है, अधिकतम 100,000 आरपीएम।
स्वचालित पीसीबी अनलोडिंग के लिए ईएसडी फ्लैट बेल्ट कन्वेयर।
पीसीबी डिपैनलिंग राउटर मशीन अनुप्रयोगः
पीसीबी राउटर मशीनें उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव, चिकित्सा, एयरोस्पेस और औद्योगिक स्वचालन सहित उद्योगों में इलेक्ट्रॉनिक्स निर्माण में आवश्यक हैं। वे सटीक प्रदान करते हैं,कुशलआधुनिक इलेक्ट्रॉनिक अनुप्रयोगों के लिए उच्च गुणवत्ता वाले उत्पादों को सुनिश्चित करने के लिए।
हमें चुनने के कारण:
1प्रारंभिकः हमारे पास स्वचालन के क्षेत्र में 20 वर्षों का इतिहास है, सैकड़ों ग्राहकों के परिपक्व मामलों के साथ।
2स्थिरः उपकरण के मुख्य घटक आयात किए जाते हैं। उपकरण का वजन 700 किलोग्राम से अधिक है। स्वचालन उद्योग में सबसे परिपक्व उत्पादन तकनीक में महारत हासिल करें।
3पेशेवरः हमारे पास पेटेंट की गई तकनीकें हैं, जो स्वचालन उद्योग में एक बेंचमार्क बन रही हैं।
4त्वरितः ग्राहक की मांगों पर 1 घंटे की प्रतिक्रिया।
2 घंटे-एक समाधान प्रदान करें।
3 घंटे के भीतर समस्या का निवारण करने में ग्राहकों की सहायता करने के लिए साइट पर पहुंचें।
|
