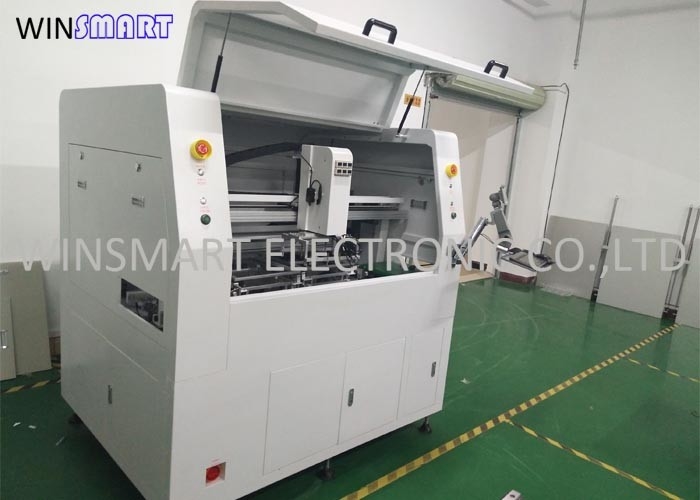

पीसीबी डिपैनलिंग के लिए 300x350 मिमी डबल टेबल फुल ऑटोमैटिक राउटर मशीन

पूर्ण स्वचालित राउटर मशीन परिचय:

यह स्वचालित रूटर मशीन विशेष रूप से कई उद्योगों में अलग-अलग भागों में पीसीबीए घटकों को काटने के लिए पसंद की जाती है।रूटर 60000 रोटेशन की अधिकतम गति घड़ी कर सकते हैं और पीसीबी के एक तेजी से और सटीक काटने के लिए एकदम सही है. राउटर में स्वचालित उपकरण परिवर्तन की सुविधा है और यह 0.4-6 मिमी की मोटाई के पीसीबी को काट सकता है। इसे एक वैक्यूम क्लीनर के विस्फोट-सबूत कार्य से भी लैस किया जा सकता है।ईएसडी निगरानी और सटीक प्रोग्रामिंग के साथ, यह विभिन्न ग्राहकों की आवश्यकताओं को पूरा कर सकता है।

पूर्ण स्वचालित राउटर मशीन विशेषताः

यह न्यूनतम तनाव के साथ अनियमित आकारों को काट सकता है, और दोहरे कार्य प्लेटफार्म उत्पादन दक्षता में वृद्धि करते हैं। इसलिए, ग्राहक के मानकों और गुणवत्ता को पूरा करने के लिए,कई ग्राहकों ने भी खरीदा और स्थापित किया था एक "पीसीबी रूटर मशीन"उत्पादन लाइन में प्रक्रियाओं और संचालन लिखने के लिए ऑपरेटरों को शिक्षित और प्रशिक्षित करना भी जारी है। वर्तमान में, इसे ऑनलाइन संचालन में आयात किया जा सकता है।मूल प्रौद्योगिकी और मानव संसाधनों के मार्गदर्शन के साथ, हम उत्पादन क्रिया को बाधित किए बिना उत्पादन प्रक्रिया में किसी भी स्थिति को संवाद, संभाल और हल कर सकते हैं।ऊपर और नीचे वैक्यूम सफाई प्रणाली विभिन्न ग्राहक की जरूरतों को पूरा करने के अनुसार उपलब्ध है.

पूर्ण स्वचालित राउटर मशीन विनिर्देशः

पूर्ण स्वचालित राउटर मशीन कार्यप्रवाहः

1. ओके/एनजी बफर से पीसीबीए स्वचालित फ़ीडिंग।

2. चूषण प्रणाली पीसीबीए चुनती है और पैनल को बाईं मेज पर रखती है.

3. पीसीबीए लॉक प्रणाली द्वारा बाईं मेज पर तय किया और डेमनलिंग शुरू.

4. चूषण प्रणाली पीसीबीए को चुनती है और एक ही समय में सही टेबल पर पैनल रखती है।

5. पीसीबीए तालाबंदी प्रणाली द्वारा सही मेज पर तय और डेमनलिंग शुरू.

6जब बायीं तालिका से अलग पीसीबीए समाप्त हो जाता है, तो चूषण प्रणाली एकल बोर्ड उठाता है और उन्हें अगले प्रसंस्करण के लिए फ्लैट अनलोडिंग कन्वेयर पर रखता है।

7. फ्रिलिंग कटर बाएं टेबल का काम पूरा करने पर दाएं टेबल बोर्ड काटना शुरू कर देता है।

8. PCB के कचरे को स्क्रैप बॉक्स में फेंक दिया जाएगा।

9उपरोक्त चरणों को दोहराएं और लगातार आगे बढ़ते रहें।

पूर्ण स्वचालित राउटर मशीन लाभः

पूरी तरह से स्वचालित डिपेनिंग रूटर मशीन इलेक्ट्रॉनिक्स उद्योग में उपयोग किए जाने वाले विशेष उपकरण हैं जो सटीकता और दक्षता के साथ व्यक्तिगत प्रिंटेड सर्किट बोर्ड (पीसीबी) को पैनलों से अलग करते हैं।ये मशीनें पूर्वनिर्धारित पथों के साथ साफ-सुथरे ढंग से पीसीबी को काटने और अलग करने के लिए रूटिंग तकनीक का उपयोग करती हैं.

• परिशुद्धता काटना:

  • स्वचालित डिपेनेलिंग रूटर मशीनें पूर्वनिर्धारित मार्गों के साथ पीसीबी के सटीक और सटीक काटने की पेशकश करती हैं, जिससे साफ और सुसंगत पृथक्करण सुनिश्चित होता है।

• उच्च पारगम्यता:

  • ये मशीनें बड़ी संख्या में पीसीबी को तेजी से और कुशलता से संसाधित कर सकती हैं, जिससे उत्पादन थ्रूपुट बढ़ता है और लीड समय कम हो जाता है।

• स्वचालन:

  • स्वचालन मैन्युअल हस्तक्षेप की आवश्यकता को कम करता है, जिससे प्रक्रिया की दक्षता, स्थिरता और श्रम लागत में सुधार होता है।

पूर्ण स्वचालित राउटर मशीन संचालन सावधानियांः

1. काटने से पहले, पहले यह पुष्टि करें कि इंजीनियर द्वारा संपादित प्रोग्राम सही है या नहीं. जब इंजीनियर पहले उपयोग किए गए प्रोग्राम को संपादित या कॉल करता है, तो पहले पूर्वावलोकन करें और जांचें।के बाद बाएं और दाएं कार्यक्षेत्र कार्यक्रमों सही होने के लिए जाँच कर रहे हैं, इंजीनियर पहले पुष्टि के लिए बाएं और दाएं एक टुकड़े को संसाधित कर सकता है। पुष्टि के बाद, ऑपरेटर इसे स्वयं संचालित कर सकता है।

2. पीसीबी बोर्ड को फिक्स्चर में स्टैम्प करने के लिए रखें, बोर्ड की दिशा और सामने और पीछे के पक्षों को स्पष्ट रूप से पहचानें, इसे फिक्स्चर में रखें,और बोर्ड पर पोजिशनिंग स्थिरता के पोजिशनिंग कॉलम डाल, यह सुनिश्चित करने के लिए अपने हाथ से धीरे-धीरे दबाएं कि यह जगह पर है या नहीं, फिर फिटिंग के कवर को ढक लें, और बाएं या दाएं हरे बटन को दबाएं।कार्यक्षेत्र स्वचालित रूप से काटने की स्थिति में प्रवेश करेगा.

3. सॉफ़्टवेयर के पूर्वावलोकन बटन पर क्लिक करें. बटन लाल है. अवलोकन करें कि क्या काटने की स्थिति सही है. निरीक्षण के बाद, सॉफ़्टवेयर पर स्टॉप बटन पर क्लिक करें. कुछ सेकंड के बाद,रंग हरा हो जाएगा और स्वचालित रूप से प्रसंस्करण बटन के लिए बदल जाएगा. कार्यक्षेत्र स्वचालित रूप से बाहर निकल जाएगा. औपचारिक प्रसंस्करण के दौरान, प्रसंस्करण शुरू करने के लिए सॉफ्टवेयर पर प्रसंस्करण बटन पर क्लिक करें.

पूर्ण स्वचालित राउटर मशीन संरचनाः
