| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | 1 सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |

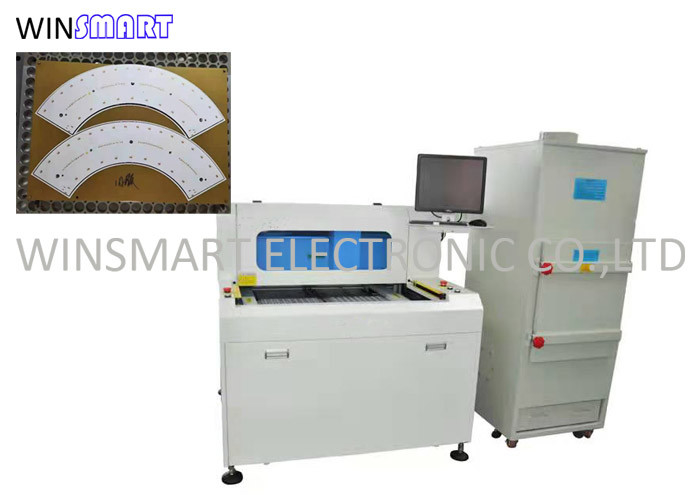

MCPCB के लिए 3HP वैक्यूम क्लीनिंग सिस्टम प्रिंटेड सर्किट बोर्ड राउटर
मुद्रित सर्किट बोर्ड रूटर विवरण:
1. उत्पाद की गुणवत्ता में सुधार, काटने के तनाव को कम करना और काटने के दौरान चिप क्षति को रोकना।
2. विभिन्न प्रकार के कटिंग पथ सीधी रेखाओं, आर्क्स और सर्कल को काट सकते हैं, पीसीबी डिजाइन पर प्रतिबंधों को बहुत कम कर सकते हैं।
3. पीसीबी कटर रूटिंग मशीन का संचालन सरल और आसान है, और मॉडल को स्विच किया जा सकता है (स्विचिंग मॉडल: प्रोग्राम स्विचिंग, फिक्स्चर स्विचिंग)
4. स्वचालित पीसीबी राउटर मशीन में उच्च काटने की सटीकता है।विभिन्न काटने की आवश्यकताओं को पूरा करने के लिए सटीकता ± 0.01 मिमी तक पहुंच सकती है।
मुद्रित सर्किट बोर्ड राउटर के लक्षण:
1. उत्पाद की गुणवत्ता में सुधार और स्क्रैप दर को कम करना।
2. यह उच्च सटीकता के साथ उच्च पिक्सेल रंग सीसीडी आवर्धक कांच, सहायक कार्यक्रम शिक्षण और संपादन कार्यों से सुसज्जित है, और सिमुलेशन को एक चरण में संशोधित किया जा सकता है।औद्योगिक एलसीडी में स्पष्ट छवि और बड़े देखने के कोण हैं।
3. हैंडहेल्ड टीचिंग पेंडेंट से लैस।प्रोग्राम संपादन मैन्युअल रूप से किया जा सकता है या G कोड का उपयोग करके आयात किया जा सकता है।इसमें आयात, निर्यात, प्रतिलिपि बोर्ड सरणी, संपादन और संशोधित करने का कार्य है, ताकि कार्यक्रम बनाने के समय और सटीकता को सरल बनाया जा सके।
4. पूरी तरह से बंद, पारदर्शी सुरक्षा द्वार, सुरक्षित संचालन और आसान अवलोकन।
5. शक्तिशाली धूल संग्रह फिल्टर और धूल कलेक्टर से लैस।अप-डाउन सक्शन विधि वैकल्पिक है और चिप की समस्या को सफाई से हल कर सकती है।
मुद्रित सर्किट बोर्ड राउटर विशेषताएं:

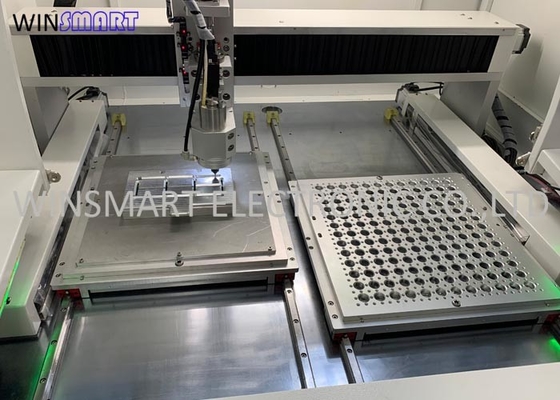

1. इस पीसीबी राउटर में लगातार कटिंग करने के लिए दो-स्लाइड टेबल हैं।
2. चिकनी धार सुनिश्चित करने के लिए कम तनाव।
3. शोर मुक्त उद्देश्य के लिए आयातित मोटर और धुरी का उपयोग किया जाता है।
4. वैकल्पिक ऊपर और नीचे वैक्यूम सफाई sytem उपलब्ध है।
मुद्रित सर्किट बोर्ड राउटर निर्दिष्टीकरण:
| आयाम (डब्ल्यू * डी * एच) | 1150 मिमी * 1250 मिमी * 1325 मिमी |
| वज़न | 750 किग्रा |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| मोटर प्रकार | जियाबाओ श्रृंखला |
| पोजिशनिंग रिपीटेबिलिटी | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 870 मिमी * 450 मिमी * 50 मिमी |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | नियमावली |
| पीसीबी आकार (अधिकतम) | 350 * 400 मिमी |
| पीसीबी मोटी (अधिकतम) | 5 मिमी |
| कठोरता जुड़नार | स्वनिर्धारित स्थिरता बनाओ |
| फिक्सिंग निर्धारण | मशीनरी |
| शक्ति | 40 डब्ल्यू |
| धुरा | 60000 आरपीएम / मिनट |
| रक्षा करना | स्वयं / पवन शीतलन |
| कटर बदलें | विशेषज्ञता |
| काटना गति (अधिकतम।) | 100 मिमी / एस |
| ड्राइविंग गति (अधिकतम।) | 3000 मिमी / एस |
| काटने की सूक्ष्मता | 0.01 एम एम |
| निर्वात शक्ति | 3.5 किलोवाट एसी 380 वी |
| खालीपन | साहुल |
| शक्ति | 2.0 किलोवाट एसी 380 वी |
| हवा की आपूर्ति | 4-6 किलो / सेमी 2 |
| कार्यक्रम संपादन | पंक्ति में |
| कार्य संपादित करें | रेखा, चाप, सर्कुला, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| संकेतक | संकेतक मशीन राज्य |
| उपकरण की जाँच | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य करता है |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| अक्ष परिशुद्धता | 0.001 मिमी |
| काटने की सटीकता | 0.1 मिमी |
| कार्य क्षेत्र की रक्षा | चार सीलबंद सुरक्षा के साथ |
| डोर सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
मुद्रित सर्किट बोर्ड राउटर ऑपरेशन प्रक्रिया:
1. जांचें कि क्या उपकरण सामान्य रूप से चालू है और पुष्टि करें कि उपकरण रीसेट हो गया है और ऑपरेशन की प्रतीक्षा कर रहा है।
2. ऑपरेटर पीसीबी बोर्ड की दिशा और सकारात्मक और नकारात्मक दिशाओं का निर्धारण करेगा, पीसीबी बोर्ड को विशेष स्थिरता पर रखें, इसे अपने हाथ की हथेली से धीरे से दबाएं, पुष्टि करें कि पीसीबी बोर्ड रखा गया है, ग्रंथि को नीचे रखें और सुनिश्चित करें कि पीसीबी बोर्ड को कसकर कवर किया गया है।
3. प्रोग्राम्ड कटिंग पाथ को एडजस्ट करने के लिए विजुअल कैमरा का इस्तेमाल करें और सेव करने की पुष्टि करें।
4. स्टार्ट बटन दबाएं, पीसीबी राउटर काम करना शुरू कर देता है, वैक्यूम क्लीनर, स्पिंडल, इलेक्ट्रोस्टैटिक रिमूवल आदि भी अपने आप शुरू हो जाएगा, और मिलिंग कटर प्रोग्राम्ड कटिंग पाथ के अनुसार बोर्डों को विभाजित करता है।
5. पूरे असेंबली और पीसीबी डिपेलिंग को पूरा करें, वर्कबेंच स्वचालित रूप से बाहर निकल जाएगा, ग्रंथि खोलें, सुनिश्चित करें कि अलग पीसीबी बोर्ड क्षतिग्रस्त नहीं है, मैन्युअल रूप से उत्पाद को हटा दें, नए पीसीबी बोर्ड को बदलें, ग्रंथि को कवर करें, और स्टार्ट पर क्लिक करें अलग करने के लिए बटन।
6. सभी उत्पाद समाप्त होने तक चरण 4.5 दोहराएं।
|
