| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | श्रीमती3 |
| मूक: | 1 सेट |
| कीमत: | USD1-35000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |

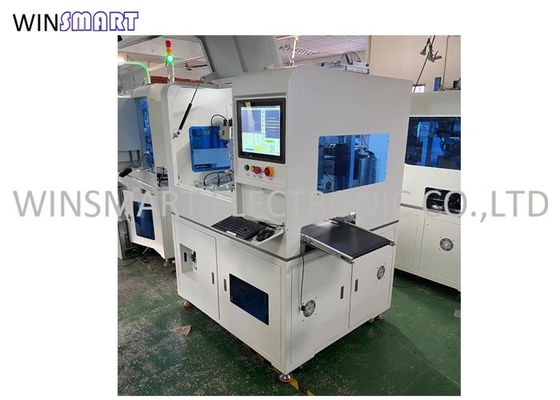

ऑटो फीडिंग पीसीबी डिपेलिंग टूल विजुअल सीसीडी सिस्टम पीसीबी सेपरेटर
पीसीबी Depaneling उपकरण विवरण:
PCB डिपेलिंग टूल का उपयोग मुख्य रूप से PCBA के साथ इकट्ठे हुए PCBA बोर्डों को अलग करने के लिए किया जाता है।सामान्य तौर पर, PCBA को वेल्डिंग के बाद अलग किया जाता है और फिर परीक्षण किया जाता है।सामान्यतया, श्रीमती चिप प्रसंस्करण संयंत्र सर्किट बोर्ड को अलग नहीं करेगा, लेकिन सीधे ग्राहक को पैनल वितरित करेगा।कुछ छोटे और मध्यम आकार के PCBA प्रसंस्करण संयंत्रों में, मैन्युअल पीसीबी ब्रेकिंग की विधि अपनाई जाती है, लेकिन PCBA प्लेट को क्षतिग्रस्त करना आसान होता है और मशीन डिपेलिंग का उपयोग करना अधिक सुरक्षित होता है।
पीसीबी डिपेलिंग टूलविशेषताएं:
1. वी-कट और टैब पीसीबीए डिपेलिंग दोनों के लिए कम काटने का तनाव।
2. सटीक प्रोग्रामिंग और संचालन के लिए पीसी और सीसीडी दृष्टि प्रणाली।
3. आसान प्रोग्रामिंग।
4. धूल मुक्त कार्यशाला के लिए शीर्ष धूल संग्रह प्रणाली।
5. उच्च मात्रा वाले उत्पादों के लिए पूर्ण स्वचालित कार्य मोड।
6. अलग पीसीबी संग्रह के लिए एडजस्टेबल फीडिंग कन्वेयर और ईएसडी फ्लैट कन्वेयर बेल्ट।स्वचालित पीसीबी पैकेजिंग वैकल्पिक है।
7. आसान संचालन के लिए दृश्य प्रोग्रामिंग।
8. वी-कट और टैब पैनल दोनों के लिए वैकल्पिक स्पिंडल उपलब्ध हैं।
9. कटिंग इफेक्ट को बेहतर बनाने के लिए सबसे कम कटिंग स्ट्रेस।
पीसीबी डिपेलिंग टूलविशिष्टता:
| मॉडल संख्या | श्रीमती3 |
| मशीन का आकार | 1800 (एल) x 1500 (डब्ल्यू) x 2200 (एच) मिमी |
| वोल्टेज | 220 वी / 50 हर्ट्ज |
| अधिकतम पीसीबी आकार | 300x300 मिमी (अनुकूलन योग्य) |
| पीसीबी मोटाई | 0.4-6 मिमी |
| खिला मोड | स्वचालित |
| पीसीबी पोजिशनिंग | अनुकूलित स्थिरता |
| प्रोग्रामिंग | दृष्टि शिक्षण, इनलाइन प्रोग्रामिंग |
| काटने की धुरी | 20000-60000 आरपीएम / मिनट |
| शीतलक प्रकार | सेल्फ कूलिंग |
| धूल संग्रह मोड | शीर्ष संग्रह |
| काटने की गति | 1-100 मिमी / एस |
| काटने की सटीकता | ± 0.02 मिमी |
| चाकू | 0.8-3.0 रूटिंग बिट्स, राइट रोटेशन और सॉ ब्लेड |
| सटीकता दोहराएं | ± 0.02 मिमी |
| नियंत्रण प्रणाली | औद्योगिक पीसी |
| धुरा | वैकल्पिक |
| मशीन पावर दर | कुल 5KW, जिसमें 3KW वैक्यूम क्लीनर शामिल है |
| मशीन की स्थिति | 100% नया |
| गारंटी | 1 साल |
| विक्रय - पश्चात सेवा | 24 घंटे ऑनलाइन समर्थन, विदेशी स्थापना और प्रशिक्षण उपलब्ध है |
| प्रोग्रामिंग | ऑनलाइन, दृश्य |
| स्वचालित अंशांकन समारोह | मार्क बिंदु स्वचालित अंशांकन |
| संपादन समारोह | सीधी रेखा, बिंदु, चाप, वृत्त |
| अक्ष स्थिति सटीकता | 0.01 एम एम |
| काटने की शुद्धता | ± 0.05 मिमी |
| बारकोड स्कैनिंग | वैकल्पिक |
| गिनती समारोह | हाँ |
पीसीबी Depaneling उपकरण उत्पादन कार्यशाला:
|
