| Brand Name: | Winsmart |
| Model Number: | एसएमटीएस01 |
| MOQ: | 1 सेट |
| कीमत: | USD1-10000/Set |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

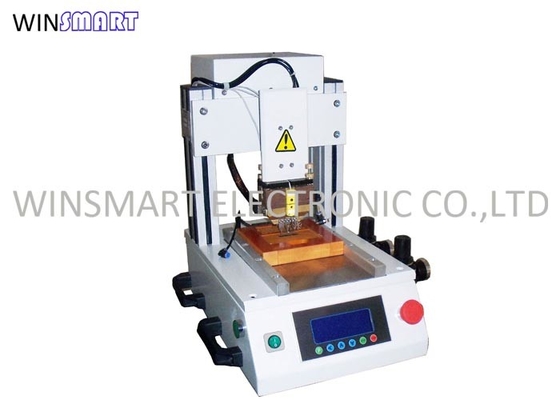

हॉट बार सोल्डरिंग मशीन 0.2 पिन पिच फॉर एफपीसी एफएफसी पीसीबी सोल्डरिंग
गर्म बार सोल्डरिंग मशीन का परिचय:
1. गर्म प्रेस को बॉन्डिंग मशीन भी कहा जाता है. गर्म प्रेसिंग के विभिन्न माध्यमों के अनुसार, इसे मिलाप, एसीएफ बॉन्डिंग मशीन (विपरीत चालक टेप),एसीपी (विरोधी प्रवाहकीय गोंद), टीबीएफ (गर्म पिघलने वाली चिपकने वाली फिल्म)
2यह एफपीसी (लचीला सर्किट बोर्ड), एचएससी (जेब्रा पेपर), टैब और एलसीडी और पीसीबी के कनेक्शन पर लागू होता है। चूंकि उपभोक्ता इलेक्ट्रॉनिक उत्पादों में पीसीबी या एफपीसी का पिच छोटा होता है,परंपरागत मिलाप प्रक्रिया बहुत ही ठीक गर्म प्रेसिंग की आवश्यकताओं को पूरा करने के लिए मुश्किल हो गया है, इसलिए एसीएफ प्रक्रिया को धीरे-धीरे मोबाइल फोन डिजाइनरों द्वारा लागू किया गया है।
हॉट बार सोल्डरिंग मशीन का कार्य सिद्धांत:
पल्स हीटिंग सिद्धांतः वेल्डिंग सिर की सतह के विशेष डिजाइन के कारण वेल्डिंग सतह का प्रतिरोध बहुत छोटा है,और वर्तमान सबसे कम प्रतिरोध के साथ अनुभाग के माध्यम से गुजर जाएगा. लगातार वोल्टेज बदलकर और वर्तमान स्तर को समायोजित करके, वेल्डिंग हेड जल्दी से गर्म हो सकता है। पल्स करंट वर्तमान के चालू और बंद आवृत्ति अनुपात को संदर्भित करता है।धड़कन अनुपात जितना बड़ा होगा, जितना बड़ा आउटपुट होता है, वेल्डिंग जॉइंट का तापमान तेजी से बढ़ता है।
गर्म बार सोल्डरिंग मशीन विशेषताएंः
1. पल्स हीटिंग तकनीक का उपयोग करें, तापमान नियंत्रण सटीक है, और तापमान नमूनाकरण आवृत्ति 0.1s है
2एकल कार्य मंच, घूर्णी कार्य मंच, बाएं और दाएं मोबाइल प्लेटफार्म और अन्य विविध कार्य मोड
3. बहु-चरण तापमान वृद्धि नियंत्रण
4वास्तविक समय तापमान वक्र प्रदर्शन
5सिलिकॉन टेप अनुक्रमण तंत्र
6सीसीडी दृष्टि प्रणाली सटीक संरेखण प्रदान करती है
7बड़ी क्षमता वाला कार्यक्रम पूर्व भंडारण
8. टच ऑपरेशन इंटरफ़ेस, प्रोग्राम पासवर्ड सुरक्षा
गर्म बार सोल्डरिंग मशीन विनिर्देशः
| मशीन का आकार | 500×500×600 मिमी |
| कार्यक्षेत्र | अधिकतम 200*170 मिमी |
| मशीन का वजन | 62 किलो |
| कामकाजी हवा का दबाव | 0.6-0.8Mpa |
| फिक्स्चर की मात्रा | 1 |
| थर्मोड सिर का आकार | अधिकतम 40*3 मिमी |
| वेल्डिंग सटीकता | पिच 0.2 मिमी |
| दबाने का समय | 1~99.9 सेकंड |
| तापमान सेटिंग्स | RT 500°C तक की सहिष्णुता ±5°C |
| वेल्डिंग दबाव | 1~20 किलो |
| तापमान सेटिंग्स | दो |
| कार्य वातावरण | 10-60°C, 40%-95% |
| विद्युत आपूर्ति | AC220V±10% 50HZ,2200W |
| संरेखण मोड | सीसीडी + एलसीडी मॉनिटर |
| फ़ीडिंग मोड | मैनुअल |
| प्रारंभ मोड | प्रारंभ बटन दबाएँ |
| रोटेशन प्लेटफार्म | सिलेंडर नियंत्रण, सहिष्णुता <0.02 मिमी |
| थर्मोड सामग्री | मोलिब्डेनम मिश्र धातु |
| थर्मोड का आकार | अधिकतम 60 मिमी लंबा |
| उत्पत्ति | चीन |
| फिक्सिंग मोड | अनुकूलित फिक्स्चर |
| आवेदन | एफएफसी से पीसीबी, एफपीसी से पीसीबी, तारों से पीसीबी |
| वारंटी | 12 महीने |
हॉट बार सोल्डरिंग मशीन आवेदन क्षेत्रः
1मोबाइल फोन निर्माता
2टच स्क्रीन निर्माता
3कम्प्यूटर
4प्रिंटर आदि।
|
|
| Brand Name: | Winsmart |
| Model Number: | एसएमटीएस01 |
| MOQ: | 1 सेट |
| कीमत: | USD1-10000/Set |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |
हॉट बार सोल्डरिंग मशीन 0.2 पिन पिच फॉर एफपीसी एफएफसी पीसीबी सोल्डरिंग
गर्म बार सोल्डरिंग मशीन का परिचय:
1. गर्म प्रेस को बॉन्डिंग मशीन भी कहा जाता है. गर्म प्रेसिंग के विभिन्न माध्यमों के अनुसार, इसे मिलाप, एसीएफ बॉन्डिंग मशीन (विपरीत चालक टेप),एसीपी (विरोधी प्रवाहकीय गोंद), टीबीएफ (गर्म पिघलने वाली चिपकने वाली फिल्म)
2यह एफपीसी (लचीला सर्किट बोर्ड), एचएससी (जेब्रा पेपर), टैब और एलसीडी और पीसीबी के कनेक्शन पर लागू होता है। चूंकि उपभोक्ता इलेक्ट्रॉनिक उत्पादों में पीसीबी या एफपीसी का पिच छोटा होता है,परंपरागत मिलाप प्रक्रिया बहुत ही ठीक गर्म प्रेसिंग की आवश्यकताओं को पूरा करने के लिए मुश्किल हो गया है, इसलिए एसीएफ प्रक्रिया को धीरे-धीरे मोबाइल फोन डिजाइनरों द्वारा लागू किया गया है।
हॉट बार सोल्डरिंग मशीन का कार्य सिद्धांत:
पल्स हीटिंग सिद्धांतः वेल्डिंग सिर की सतह के विशेष डिजाइन के कारण वेल्डिंग सतह का प्रतिरोध बहुत छोटा है,और वर्तमान सबसे कम प्रतिरोध के साथ अनुभाग के माध्यम से गुजर जाएगा. लगातार वोल्टेज बदलकर और वर्तमान स्तर को समायोजित करके, वेल्डिंग हेड जल्दी से गर्म हो सकता है। पल्स करंट वर्तमान के चालू और बंद आवृत्ति अनुपात को संदर्भित करता है।धड़कन अनुपात जितना बड़ा होगा, जितना बड़ा आउटपुट होता है, वेल्डिंग जॉइंट का तापमान तेजी से बढ़ता है।
गर्म बार सोल्डरिंग मशीन विशेषताएंः
1. पल्स हीटिंग तकनीक का उपयोग करें, तापमान नियंत्रण सटीक है, और तापमान नमूनाकरण आवृत्ति 0.1s है
2एकल कार्य मंच, घूर्णी कार्य मंच, बाएं और दाएं मोबाइल प्लेटफार्म और अन्य विविध कार्य मोड
3. बहु-चरण तापमान वृद्धि नियंत्रण
4वास्तविक समय तापमान वक्र प्रदर्शन
5सिलिकॉन टेप अनुक्रमण तंत्र
6सीसीडी दृष्टि प्रणाली सटीक संरेखण प्रदान करती है
7बड़ी क्षमता वाला कार्यक्रम पूर्व भंडारण
8. टच ऑपरेशन इंटरफ़ेस, प्रोग्राम पासवर्ड सुरक्षा
गर्म बार सोल्डरिंग मशीन विनिर्देशः
| मशीन का आकार | 500×500×600 मिमी |
| कार्यक्षेत्र | अधिकतम 200*170 मिमी |
| मशीन का वजन | 62 किलो |
| कामकाजी हवा का दबाव | 0.6-0.8Mpa |
| फिक्स्चर की मात्रा | 1 |
| थर्मोड सिर का आकार | अधिकतम 40*3 मिमी |
| वेल्डिंग सटीकता | पिच 0.2 मिमी |
| दबाने का समय | 1~99.9 सेकंड |
| तापमान सेटिंग्स | RT 500°C तक की सहिष्णुता ±5°C |
| वेल्डिंग दबाव | 1~20 किलो |
| तापमान सेटिंग्स | दो |
| कार्य वातावरण | 10-60°C, 40%-95% |
| विद्युत आपूर्ति | AC220V±10% 50HZ,2200W |
| संरेखण मोड | सीसीडी + एलसीडी मॉनिटर |
| फ़ीडिंग मोड | मैनुअल |
| प्रारंभ मोड | प्रारंभ बटन दबाएँ |
| रोटेशन प्लेटफार्म | सिलेंडर नियंत्रण, सहिष्णुता <0.02 मिमी |
| थर्मोड सामग्री | मोलिब्डेनम मिश्र धातु |
| थर्मोड का आकार | अधिकतम 60 मिमी लंबा |
| उत्पत्ति | चीन |
| फिक्सिंग मोड | अनुकूलित फिक्स्चर |
| आवेदन | एफएफसी से पीसीबी, एफपीसी से पीसीबी, तारों से पीसीबी |
| वारंटी | 12 महीने |
हॉट बार सोल्डरिंग मशीन आवेदन क्षेत्रः
1मोबाइल फोन निर्माता
2टच स्क्रीन निर्माता
3कम्प्यूटर
4प्रिंटर आदि।
