| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | 1 सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |

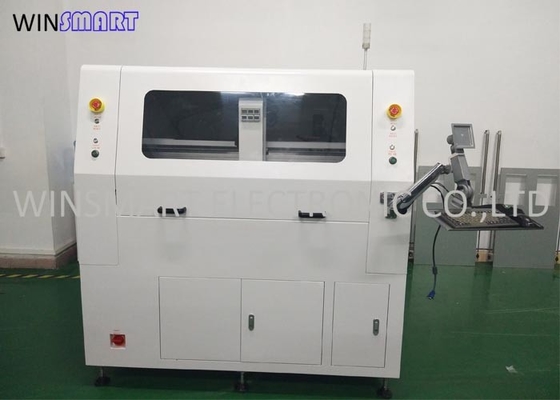

ईएसडी दोहरी टेबल पूर्ण स्वचालित सीएनसी मिलिंग कटर पीसीबी राउटर मशीन
सीएनसी मिलिंग कटर पीसीबी राउटर फ़ीचर:
1. कटिंग पाथ फुल क्लोज्ड लूप, रियल-टाइम एरर ट्रैकिंग, फीडबैक, मुआवजा, यह एक हाई-एंड इंटेलिजेंट सिस्टम है।
2. आयातित स्प्लिट पीएलसी का उपयोग करना, पारंपरिक कंप्यूटर-आधारित बोर्ड पीएलसी नियंत्रण कार्ड को तोड़ना, उच्च स्थिरता और मजबूत विरोधी हस्तक्षेप।
3. सरल संचालन और उच्च सुरक्षा प्रदर्शन, प्रति काटने बिंदु 0.5-0.7 सेकंड।
4. नीचे वैक्यूम सफाई प्रणाली, धूल मुक्त।
5. उच्च कार्य क्षमता के लिए दोहरी कार्य तालिका।
सीएनसी मिलिंग कटर पीसीबी रूटर विशिष्टता:
| नमूना | श्रीमती-IR500 |
| मशीन का आयाम | 1550 (डब्ल्यू) x1200 (डी) x1600 (एच) |
| मशीन वजन | 900 किग्रा |
| मोटर | 7-अक्ष एसी सर्वो मोटर |
| repeatability | ± 0.02 मिमी |
| काटने की सटीकता | ± 0.05 मिमी |
| संकल्प | ± 0.02 मिमी |
| वर्किंग टेबल | 2 |
| पीसीबी पोजिशनिंग तरीका | पिन होल या बेकार पीसीबी एज |
| पैनल फीडिंग / अनलोडिंग | स्वचालित |
| मिलिंग क्षेत्र | 300x350 मिमी |
| पीसीबी मोटाई | 0.3-3 मिमी |
| धुरा | साइकोटेक |
| अधिकतम धुरी गति | 80000 आरपीएम / ईएसडी |
| ठंडा करने का तरीका | हवा ठंडी करना |
| रूटिंग बिट्स | संभाल 3.175mm व्यास |
| रूटिंग बिट की जगह रास्ता | नियमावली |
| लेजर अल्टीमेट्री सिस्टम | स्व-निहित वैक्यूम उड़ाने का कार्य |
| वैक्यूम प्रणाली की क्षमता | 63 एल/मिनट |
| क्लीनर शक्ति | 3HP एयर क्लीनर |
सीएनसी मिलिंग कटर पीसीबी राउटर वर्किंग फ्लो:
1. OK/NG बफर से PCBA स्वचालित फीडिंग।
2. चूसने वाली प्रणाली पीसीबीए चुनती है और पैनल को बाएं टेबल पर रखती है।
3. लॉकिंग सिस्टम द्वारा बाएं टेबल पर पीसीबीए तय किया गया है और डिपेलिंग शुरू करें।
4. चूसने वाली प्रणाली पीसीबीए चुनती है और पैनल को एक ही समय में सही टेबल पर रखती है।
5. पीसीबीए लॉकिंग सिस्टम द्वारा सही टेबल पर तय किया गया है और डिपेलिंग शुरू कर रहा है।
6. जब बाएं टेबल से अलग किए गए PCBA समाप्त हो जाते हैं, तो चूसने वाली प्रणाली एकल बोर्ड उठाती है और उन्हें अगले प्रसंस्करण के लिए फ्लैट अनलोडिंग कन्वेयर पर रख देती है।
7. मिलिंग कटर बाएं टेबल का काम खत्म करने के बाद दाएं टेबल बोर्ड को काटना शुरू कर देता है।
8. अपशिष्ट पीसीबी को स्क्रैप बॉक्स में फेंक दिया जाएगा।
9. उपरोक्त चरणों को दोहराएं और हर समय डिपेलिंग करते रहें।
सीएनसी मिलिंग कटर पीसीबी राउटर ऑपरेशन सिस्टम:
1. ऑपरेशन इंटरफेस: विंडोज 10
2. विज़ुअल सिस्टम: हाई रेजोल्यूशन डिजिटल कैमरा / कॉग्नेक्स विजन सिस्टम
3. प्रोग्रामिंग:
एक।एओआई स्कैनिंग/सीसीडी ग्रैब निर्देशांक
बी।एंगल्ड फिल्म कॉपी फंक्शन
सी।निर्देशांक संशोधित करें, सीसीडी स्वचालित रूप से सिंक करें
डी।अन्य कार्य: उपकरण व्यास मुआवजा, धूल कलेक्टर सफाई युक्तियाँ

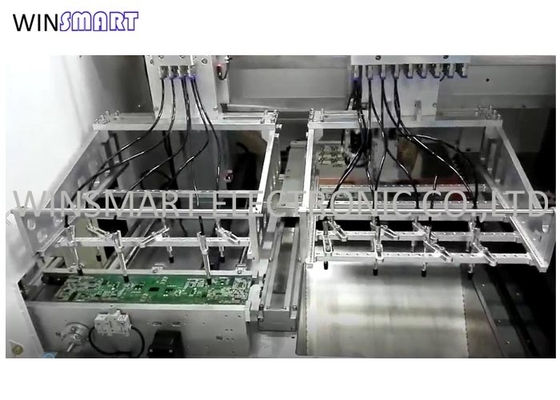

सीएनसी मिलिंग कटर पीसीबी राउटर संरचना:
|
| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | 1 सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |
ईएसडी दोहरी टेबल पूर्ण स्वचालित सीएनसी मिलिंग कटर पीसीबी राउटर मशीन
सीएनसी मिलिंग कटर पीसीबी राउटर फ़ीचर:
1. कटिंग पाथ फुल क्लोज्ड लूप, रियल-टाइम एरर ट्रैकिंग, फीडबैक, मुआवजा, यह एक हाई-एंड इंटेलिजेंट सिस्टम है।
2. आयातित स्प्लिट पीएलसी का उपयोग करना, पारंपरिक कंप्यूटर-आधारित बोर्ड पीएलसी नियंत्रण कार्ड को तोड़ना, उच्च स्थिरता और मजबूत विरोधी हस्तक्षेप।
3. सरल संचालन और उच्च सुरक्षा प्रदर्शन, प्रति काटने बिंदु 0.5-0.7 सेकंड।
4. नीचे वैक्यूम सफाई प्रणाली, धूल मुक्त।
5. उच्च कार्य क्षमता के लिए दोहरी कार्य तालिका।
सीएनसी मिलिंग कटर पीसीबी रूटर विशिष्टता:
| नमूना | श्रीमती-IR500 |
| मशीन का आयाम | 1550 (डब्ल्यू) x1200 (डी) x1600 (एच) |
| मशीन वजन | 900 किग्रा |
| मोटर | 7-अक्ष एसी सर्वो मोटर |
| repeatability | ± 0.02 मिमी |
| काटने की सटीकता | ± 0.05 मिमी |
| संकल्प | ± 0.02 मिमी |
| वर्किंग टेबल | 2 |
| पीसीबी पोजिशनिंग तरीका | पिन होल या बेकार पीसीबी एज |
| पैनल फीडिंग / अनलोडिंग | स्वचालित |
| मिलिंग क्षेत्र | 300x350 मिमी |
| पीसीबी मोटाई | 0.3-3 मिमी |
| धुरा | साइकोटेक |
| अधिकतम धुरी गति | 80000 आरपीएम / ईएसडी |
| ठंडा करने का तरीका | हवा ठंडी करना |
| रूटिंग बिट्स | संभाल 3.175mm व्यास |
| रूटिंग बिट की जगह रास्ता | नियमावली |
| लेजर अल्टीमेट्री सिस्टम | स्व-निहित वैक्यूम उड़ाने का कार्य |
| वैक्यूम प्रणाली की क्षमता | 63 एल/मिनट |
| क्लीनर शक्ति | 3HP एयर क्लीनर |
सीएनसी मिलिंग कटर पीसीबी राउटर वर्किंग फ्लो:
1. OK/NG बफर से PCBA स्वचालित फीडिंग।
2. चूसने वाली प्रणाली पीसीबीए चुनती है और पैनल को बाएं टेबल पर रखती है।
3. लॉकिंग सिस्टम द्वारा बाएं टेबल पर पीसीबीए तय किया गया है और डिपेलिंग शुरू करें।
4. चूसने वाली प्रणाली पीसीबीए चुनती है और पैनल को एक ही समय में सही टेबल पर रखती है।
5. पीसीबीए लॉकिंग सिस्टम द्वारा सही टेबल पर तय किया गया है और डिपेलिंग शुरू कर रहा है।
6. जब बाएं टेबल से अलग किए गए PCBA समाप्त हो जाते हैं, तो चूसने वाली प्रणाली एकल बोर्ड उठाती है और उन्हें अगले प्रसंस्करण के लिए फ्लैट अनलोडिंग कन्वेयर पर रख देती है।
7. मिलिंग कटर बाएं टेबल का काम खत्म करने के बाद दाएं टेबल बोर्ड को काटना शुरू कर देता है।
8. अपशिष्ट पीसीबी को स्क्रैप बॉक्स में फेंक दिया जाएगा।
9. उपरोक्त चरणों को दोहराएं और हर समय डिपेलिंग करते रहें।
सीएनसी मिलिंग कटर पीसीबी राउटर ऑपरेशन सिस्टम:
1. ऑपरेशन इंटरफेस: विंडोज 10
2. विज़ुअल सिस्टम: हाई रेजोल्यूशन डिजिटल कैमरा / कॉग्नेक्स विजन सिस्टम
3. प्रोग्रामिंग:
एक।एओआई स्कैनिंग/सीसीडी ग्रैब निर्देशांक
बी।एंगल्ड फिल्म कॉपी फंक्शन
सी।निर्देशांक संशोधित करें, सीसीडी स्वचालित रूप से सिंक करें
डी।अन्य कार्य: उपकरण व्यास मुआवजा, धूल कलेक्टर सफाई युक्तियाँ
सीएनसी मिलिंग कटर पीसीबी राउटर संरचना:
