460x320mm 20 टन पीसीबी पंच मशीन वायवीय पंचिंग मशीन

प्रमाणन
चीन Winsmart Electronic Co.,Ltd प्रमाणपत्र
चीन Winsmart Electronic Co.,Ltd प्रमाणपत्र
ग्राहक समीक्षा
मशीन हमारे उत्पादन लाइन पर इस्तेमाल किया जा रहा है और अच्छी तरह से काम कर रहा है!

—— थॉमस

आपके सभी पीसीबी डिपानलिंग मशीन बहुत अच्छी तरह से काम कर रहे हैं, क्योंकि हम उन्हें 5 साल से अधिक समय से इस्तेमाल कर रहे हैं!

—— गैरी

मैं अब ऑनलाइन चैट कर रहा हूँ

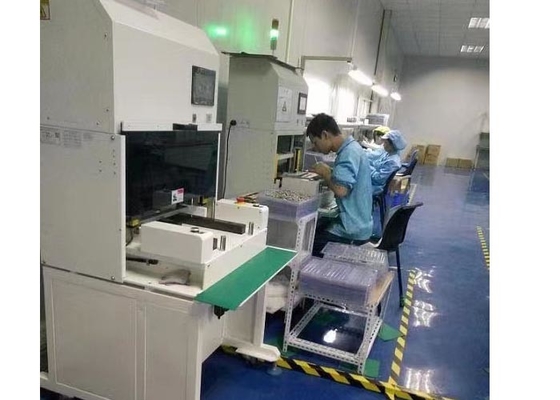

460x320mm 20 टन पीसीबी पंच मशीन वायवीय पंचिंग मशीन

460x320mm 20 टन पीसीबी पंच मशीन वायवीय पंचिंग मशीन
460x320mm 20 टन पीसीबी पंच मशीन वायवीय पंचिंग मशीन 460x320mm 20 टन पीसीबी पंच मशीन वायवीय पंचिंग मशीन

बड़ी छवि :  460x320mm 20 टन पीसीबी पंच मशीन वायवीय पंचिंग मशीन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Winsamrt
प्रमाणन: CE
मॉडल संख्या: एसएमटीपी300
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD1-10000/set
पैकेजिंग विवरण: प्लाईवुड मामले
प्रसव के समय: 7-15 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100 सेट

460x320mm 20 टन पीसीबी पंच मशीन वायवीय पंचिंग मशीन

वर्णन
पीसीबी आयाम: 460x320mm परीक्षण रिपोर्ट: बशर्ते
पीसीबी प्रकार: स्टाम्प छेद पीसीबी होल्डिंग: अनुकूलित मोल्ड
शुद्धता: ± 0.05 मिमी नाम: वायवीय पंचिंग मशीन
हाई लाइट:

20 टन पीसीबी पंच मशीन

,

460x320 मिमी पीसीबी पंच मशीन

,

एमसीपीसीबी न्यूमेटिक पंचिंग मशीन

460x320mm 20 टन पीसीबी पंच मशीन वायवीय पंचिंग मशीन





वायवीयपंचिंग मशीन विशेषताएं:

1. स्वचालन की उच्च डिग्री, सरल और सुरक्षित संचालन
2. कई मोल्ड बदले जा सकते हैं, और मोल्ड प्रतिस्थापन सुविधाजनक और आसान है
3. निचला मोल्ड स्वचालित रूप से प्रवेश करता है और बाहर निकलता है, जो उत्पादों को लेने और रखने के लिए सुविधाजनक है, और तैयार उत्पाद दराज में गिर सकते हैं।
4. प्लेट काटने के दौरान उत्पन्न आंतरिक तनाव को कम करें और टिन को टूटने से बचाएं
5. अर्द्ध तैयार पीसीबी और एफपीसी छिद्रण की दक्षता बहुत अधिक है
6. नवीनतम नया टच स्क्रीन फ़ंक्शन ऑपरेटर के संचालन के लिए सुविधाजनक है।



वायवीयपंचिंग मशीन सिद्धांत:

मोल्ड लोकेशन पर पीसीबी पंचिंग मशीन डाई टूलिंग स्थापित करें, एफपीसी / पीसीबी बोर्ड को निचले डाई की संबंधित स्थिति में काटने के लिए रखें, और एक बार में बोर्ड को काटने के लिए स्टार्ट स्विच दबाएं।काम के दौरान, निचली डाई श्रम की तीव्रता को कम करने और सुरक्षा में सुधार करने के लिए स्वचालित पुश-पुल को अपनाती है।इसी समय, अलग किए गए बोर्डों को लेना और रखना बहुत सुविधाजनक है।



वायवीय पंचिंग मशीन निर्दिष्टीकरण:

कार्य क्षेत्र 460 * 320 मिमी
काम का दबाव 0.45-0.7 एमपीए
सटीक काटना ± 0.05 मिमी
समय चक्र 7-15 सेकंड
उत्पादन 8टी
पीसीबी / एफपीसी मोटाई 0.08-3.5 मिमी
पीसीबी / एफपीसी सामग्री एफपीसी, एफआर1, एफआर4, सीईएम-1, सीईएम-3, एमसीपीसीबी
काटना मोड छिद्रण
पंच स्थिरता टूलींग मरो (मोल्ड)
कार्य संपत्ति

एलसीडी डिस्प्ले, स्वचालित रूप से की संख्या रिकॉर्ड करता है

प्रसंस्कृत उत्पाद, स्वचालित छिद्रण

ट्रांसमिशन पोर्ट अंतर्राष्ट्रीय मानक
ऑपरेशन भाषा अंग्रेज़ी
झटका 50 मिमी
मोल्ड ऊंचाई 170 मिमी
शक्ति 380/220V
फ्यूज 3 ए
मशीन आयाम 820x740x1750 मिमी
मशीन वजन 680kgs

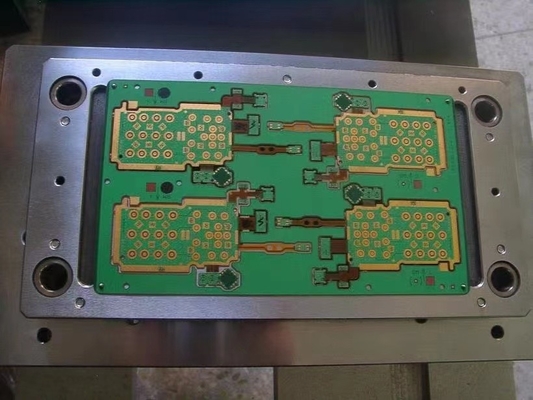

वायवीय पंचिंग मशीन मरो टूलींग फोटो:

Die tooling

वायवीय पंचिंग मशीन आवेदन का दायरा:

मोबाइल फोन, डिजिटल कैमरा, इलेक्ट्रॉनिक एक्सेसरीज, कंप्यूटर, ऑटोमोबाइल आदि के सर्किट बोर्ड बैच में डाई-कट हो सकते हैं, और कई सर्किट बोर्ड काटते समय अधिकतम प्रभाव को पूरा खेल दे सकते हैं।इलेक्ट्रॉनिक उद्योग में, जैसे मोबाइल फोन बोर्ड, मेमोरी कार्ड, मोबाइल फोन लचीला सर्किट, एचडीआई (उच्च घनत्व मुद्रित सर्किट बोर्ड), एफपीसीबी लचीला सर्किट बोर्ड (लचीला सर्किट बोर्ड) और एफसीसीएल (लचीला तांबा पहने टुकड़े टुकड़े), दक्षता विशेष रूप से है स्लॉटेड पीसीबी सब्सट्रेट और फ्लेक्सिबल सर्किट बोर्ड (एफपीसी) की बड़ी मात्रा के विभाजन के लिए महत्वपूर्ण।
