उत्पाद विवरण:
|
पीसीबी सामग्री: | एफआर 4, एल्यूमिनियम | पीसीबी मोटाई: | 0.8-3.0 मिमी |
---|---|---|---|
सटीक काटना: | ± 0.05 मिमी | अधिकतम पीसीबी आकार: | 320x320 मिमी |
विशेषता: | शीर्ष काटने | वैक्यूम क्लीनर: | हाँ |
रूटिंग बिट: | दीया 0.8-2.5 मिमी | प्रोडक्ट का नाम: | बेंच-टॉप पीसीबी राउटर |
हाई लाइट: | बेंचटॉप पीसीबी राउटर मशीन,एल्यूमिनियम पीसीबी राउटर मशीन,320 मिमी पीसीबी सेपरेटर |

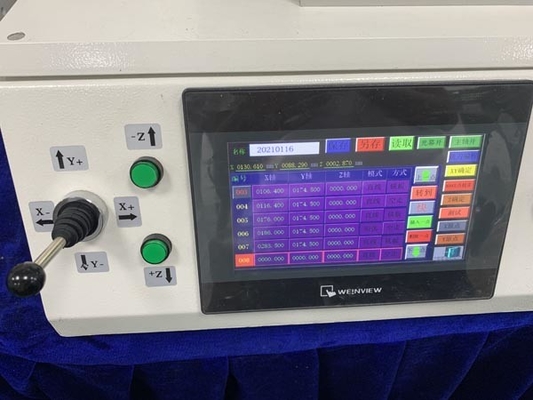

टीचिंग बॉक्स बेंच-टॉप पीसीबी राउटर मशीन मिलिंग कटर पीसीबी सेपरेटर
बेंच-टॉप पीसीबी राउटर अवलोकन:
बेंच-टॉप पीसीबी राउटर औद्योगिक ग्राहकों की आवश्यकताओं को पूरा करने के लिए कस्टम फिक्स्चर के साथ आता है।केवल चार स्क्रू को समायोजित करके, एक ऑपरेटर बिना किसी देरी के और गलत सेटअप के जोखिम के बिना आसानी से कस्टम जुड़नार स्थापित कर सकता है।हमारे पास दो डेस्कटॉप मॉडल हैं, जो पैनल काटने के लिए डेस्कटॉप रोबोट के साथ उपलब्ध हैं।उपयोगकर्ता के अनुकूल प्रोग्रामिंग के साथ, राउटर को संचालित करने के लिए जटिल प्रोग्रामिंग भाषा सीखने की कोई आवश्यकता नहीं है।बोर्ड के नीचे से धूल और मलबे को प्रभावी ढंग से हटाने के लिए राउटर में एक वैक्यूम सिस्टम लगा होता है।
बेंच-टॉप पीसीबी राउटर विशेषताएं:
1. बेंच-टॉप सिंगल-टेबल पीसीबी राउटर 100mm/s तक की स्पीड और 500mm/s की पोजिशनिंग स्पीड के साथ।
2. लोडिंग और अनलोडिंग के दौरान निर्बाध निरंतर कटिंग।
3. उच्च गुणवत्ता वाली धुरी प्रणाली प्रणाली को उच्च परिशुद्धता बनाए रखते हुए सिंक्रनाइज़ेशन समय को कम करने और उत्पादकता में वृद्धि करने, तेजी से बढ़ने और तेजी से कम करने में सक्षम बनाती है।
4. उच्च स्टील और उच्च प्रदर्शन सुनिश्चित करने के लिए उच्च गुणवत्ता वाले हार्डवेयर का उपयोग करें।
बेंच-टॉप पीसीबी राउटर सावधानियां:
1. काम पूरा होने के बाद, बिजली की आपूर्ति में कटौती, बोर्ड काटने वाले कचरे को साफ करना और मशीन की सफाई सुनिश्चित करना सुनिश्चित करें।
2. डिपेनलिंग के प्रभावी कार्यान्वयन को सुनिश्चित करने के लिए स्पिंडल मोटर और रूटिंग बिट्स पर ध्यान दें।
3. औजारों के रखरखाव पर ध्यान दें।जब उपकरण लंबे समय तक सेवा से बाहर हों, तो उपकरण हटा दें और रखरखाव के लिए इंजन ऑयल लगाएं।
4. हर दिन मशीन के प्रत्येक पेंच के बन्धन की जाँच करें।
बेंच-टॉप पीसीबी राउटर विशिष्टता:
ड्राइव सिस्टम मोटर | सर्वो / स्टेपर मोटर |
धुरा | घरेलू / आयातित धुरी |
प्रदर्शन काटना | 500 मिमी / सेक |
ड्राइव सिस्टम दोहराव | ± 0.02 मिमी |
काटने की गति | अधिकतम 100 मिमी / एस पीसीबी सामग्री और काटने की गुणवत्ता पर निर्भर करता है |
संकल्प | ± 0.01 मिमी |
XYZ स्ट्रोक | 350 * 350 * 100 मिमी |
पीसीबी पोजीशनिंग | विशेष या मानक स्थिरता |
हैंडलिंग विधि | हस्तचालित ढंग से |
सर्किट बोर्ड की मोटाई | 0.4 मिमी -4 मिमी |
धुरी शक्ति | 0.5 किलोवाट |
स्पिंडल स्पीड | 40,000 आरपीएम |
मशीन का आकार | 650*550*615mm |
वज़न | 73KG |
बेंच-टॉप पीसीबी राउटर विवरण:

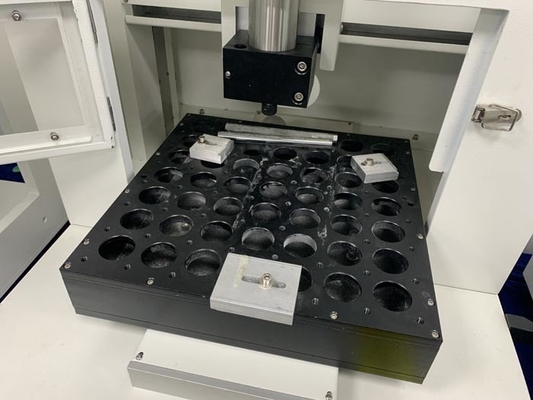

1. बेंच प्रकार पीसीबी राउटर मशीन काटने के दौरान पीसीबी पैनल को पकड़ने के लिए एक अनुकूलित निर्मित स्थिरता का उपयोग करती है, सटीक काटने और चिकनी काटने के किनारे को सुनिश्चित करती है।
2. बेंच टाइप पीसीबी राउटर मशीन एक ऐसा उपकरण है जो पूर्व संपादित पथ के अनुसार टैब पीसीबी बोर्डों को अलग करने के लिए उच्च गति पर चलाने के लिए मिलिंग कटर का उपयोग करता है।डेस्कटॉप पीसीबी डिपेनलिंग राउटर मशीन मैनुअल ब्रेकिंग, वी-कट या पंचिंग के काटने के दोषों को बदल देती है, उत्पाद की गुणवत्ता में सुधार करती है और स्क्रैप दर को कम करती है।
