उत्पाद विवरण:
|
| वर्किंग स्टेशन: | 2 | पीसीबी कनेक्शन: | मिलिंग जोड़ |
|---|---|---|---|
| पीसीबी सामग्री: | FR4 और एमसीपीसीबी | आवेदन पत्र: | टैब पीसीबीए पैनल |
| सटीक काटना: | ± 0.05 मिमी | रूटिंग बिट: | दीया 0.8-2.5 मिमी |
| सीई अनुमोदन: | हाँ | प्रोडक्ट का नाम: | स्वचालित पीसीबी काटने की मशीन |
| हाई लाइट: | स्वचालित पीसीबी काटने की मशीन,FR4 MCPCB पीसीबी काटने की मशीन,800u तनाव पीसीबी राउटर मशीन |
||
स्वचालित पीसीबी काटने की मशीन 800u से कम तनाव पीसीबी राउटर मशीन
स्वचालित पीसीबी काटने की मशीन विवरण:
मुद्रित सर्किट बोर्ड (पीसीबी) निर्माण के उत्पादन और सतह माउंट (एसएमटी) की रैखिक गति में सुधार करने के लिए, मुद्रित सर्किट बोर्ड को आमतौर पर एक बड़े बोर्ड के रूप में डिज़ाइन किया जाता है, जिसे उपयोग करके कई छोटे एकल पीसीबी छोटे बोर्डों में विभाजित किया जाएगा। अंतिम उत्पाद में पीसीबी डिपेनलिंग मशीन उपकरण।इस बड़े पीसीबी बोर्ड को पैनल कहा जा सकता है।इस बड़े पैनल को छोटे-छोटे टुकड़ों में बांटा गया है।विभिन्न उत्पाद प्रक्रियाओं में, इसे एसएमटी के बाद, आईसीटी के बाद, वेल्डिंग थ्रू-होल एसएमटी के बाद, या अंतिम उत्पाद असेंबली से पहले विभाजित किया जा सकता है।
स्वचालित पीसीबी काटने की मशीन विशेषताएं:
1. हाई स्पीड स्पिंडल: हाई-स्पीड मोटराइज्ड स्पिंडल आयातित स्पिंडल मोटर को व्यापक रूप से उद्योग के हाई-एंड पीसीबी डिपेनलिंग राउटर में उपयोग करता है।स्पिंडल में उच्च गति (60000rpm / मिनट), लंबी सेवा जीवन, सुविधाजनक लोडिंग और अनलोडिंग, चिकनी काटने की सतह और कोई गड़गड़ाहट के फायदे हैं।यह स्पिंडल मोटर को लंबे समय तक सेवा जीवन, उच्च काटने बल दूरी और कम तापमान वृद्धि प्रभाव बनाने के लिए मूल स्पिंडल आवृत्ति कनवर्टर से लैस है।
2. दृष्टि प्रणाली: उच्च पिक्सेल रंग सीसीडी और बड़े आवर्धन लेंस, जो कार्यक्रम शिक्षण और अनुकरण कार्यों को संपादित करने में सहायता कर सकते हैं।स्वचालित मार्क पोजिशनिंग सुधार प्रणाली काटने की सटीकता में सुधार करती है, जब बोर्ड नहीं होता है तो सब्सट्रेट की गलत कटिंग को रोकता है, और बाएं और दाएं कार्यक्रमों की प्रतिलिपि बनाने और मॉडल स्विच करने के लिए इसे तेज़ बनाता है।बार कोड पढ़ने का कार्य 1D / 2D बार कोड को पढ़ने, सहेजने या अपलोड करने के लिए चुना जा सकता है, जो ट्रेसबिलिटी और डिजिटल प्रबंधन के लिए सुविधाजनक है।
3. वाहन की स्थिति: PCBA सर्किट बोर्ड उच्च परिशुद्धता काटने का एहसास करता है, इसमें फुल प्रूफ निरीक्षण होता है, और लाइन बॉडी का प्रदर्शन स्थिर और विश्वसनीय होता है।
स्वचालित पीसीबी काटने की मशीन विशिष्टता:
| राउटर मशीन | |
| एक्स/वाई काटने की गति | 0 ~ 100 मिमी / एस |
| पुनरावर्तनीयता परिशुद्धता | ± 0.01 मिमी |
| X/Y1/Y2/Z नियंत्रण मोड | औद्योगिक आईपीसी और पीसी |
| X/Y1/Y2/Z संचालित मोड | एसी सर्वो मोटर |
| संचालन और डेटा भंडारण | पीसी |
| प्रेसिजन काटना | ± 0.05 मिमी |
| स्पिंडल स्पीड | 60000rpm (जर्मनी KKAVO) |
| बिजली की आपूर्ति | 220V/110V |
| हवा का दबाव | 4.5 किग्रा / सेमी 2 |
| बिजली दर | 1.8 किलोवाट |
| वैक्यूम क्लीनर | |
| तरीका | ऊपर या नीचे |
| बिजली की आपूर्ति | 380V |
| ऊपर क्लीनर आयाम | L650*W400*H1350mm |
| निचला क्लीनर आयाम | L665*W635*H1650mm |
स्वचालित पीसीबी काटने की मशीन रखरखाव:
1. यह जांचना आवश्यक है कि क्या विद्युत कैबिनेट से सामग्री गिर रही है।यदि ऐसा है, तो इसे समय पर साफ करने और रोजाना बनाए रखने की जरूरत है।मेजबान के आगे और पीछे के पैनल के रखरखाव के तरीके के बारे में: मेजबान के आगे और पीछे के पैनल को हर दिन पोंछने की जरूरत है।
2. एक्सवाईजेड मोटर वायरिंग और मूल सीमा सेंसर की रखरखाव विधि: आम तौर पर, सेंसर को दिन में एक बार बाहरी धूल और तेल के दाग से मिटा दिया जाएगा।
3. मुख्य इंजन के नीचे लोहे की प्लेट के रखरखाव के तरीके के बारे में: यदि पुर्जे गिरते हैं, तो उन्हें समय पर निकालने और बदलने की आवश्यकता होती है।
4. तीन-बिंदु संयोजन के रखरखाव विधि के बारे में: जांचें कि पानी फिल्टर कप में हर दिन पानी है या नहीं।अगर पानी है तो उसे निकालने के लिए पीली नाली को दबाएं।
5. धुरी की रखरखाव विधि: जब मशीन हर दिन काम करना बंद कर देती है तो धुरी को पोंछ और साफ करें।
6. वैक्यूम क्लीनर की रखरखाव विधि: मशीन के हर दिन काम करना बंद करने के बाद वैक्यूम क्लीनर को पोंछें और साफ करें।

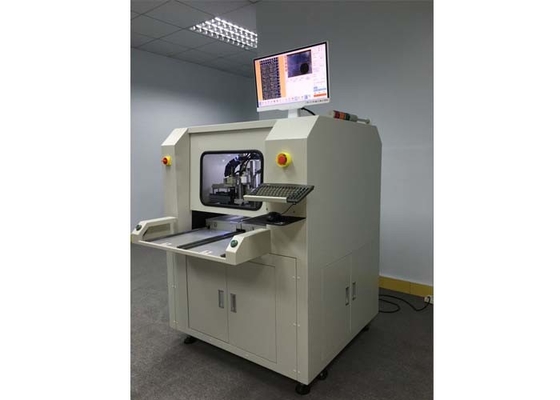

स्वचालित पीसीबी काटने की मशीन तस्वीरें:
