उत्पाद विवरण:
|
| पीसीबी प्रकार: | टैब बोर्ड | पीसीबी सामग्री: | एफआर 4, एल्यूमिनियम |
|---|---|---|---|
| पीसीबी मोटाई: | 0.8-3.0 मिमी | प्रमाणपत्र: | सीई अनुमोदन |
| सटीक काटना: | ± 0.05 मिमी | परीक्षण रिपोर्ट: | बशर्ते |
| कार्य क्षेत्र: | दोहरी, 320x320 मिमी | काटने की गति: | 1-100mm/s |
| गारंटी: | 12 महीने | प्रोडक्ट का नाम: | पीसीबी पृथक्करण |
| हाई लाइट: | Win10 सेमी स्वचालित पीसीबी राउटर,सीई अर्ध स्वचालित पीसीबी राउटर,0.8 मिमी पीसीबी डिपेलिंग राउटर मशीन |
||
विन 10 ऑपरेशन सिस्टम पीसीबी सेपरेशन, सेमी-ऑटोमैटिक पीसीबी राउटर
पीसीबी पृथक्करण मशीन विशेषताएं:
1. उच्च मात्रा में उत्पादन के लिए दो-स्लाइड वर्किंग टेबल।
2. चिकनी अत्याधुनिक सुनिश्चित करने के लिए पीसीबीए की रक्षा करने के लिए इसमें कम तनाव है।
3. पैनासोनिक मोटर और साइकोटेक स्पिंडल का उपयोग शोर मुक्त और सटीक काटने के लिए किया जाता है।
4. विभिन्न ग्राहकों की आवश्यकताओं के लिए वैकल्पिक ऊपर और नीचे वैक्यूम सफाई प्रणाली उपलब्ध है।
5. स्वचालित संरेखण के लिए जर्मनी कैमरा और सीसीडी सिस्टम।
6. विन 10 ऑपरेशन सिस्टम और विभिन्न ऑपरेशन अनुमति सिस्टम को आसान संचालन बनाती है।
7. वैकल्पिक बारकोड स्कैनर और ट्रैक सिस्टम उपलब्ध है।
पीसीबी पृथक्करण मशीन निर्दिष्टीकरण:
| कुल मिलाकर | |
| आयाम (डब्ल्यू * डी * एच) | 1250mm*1650mm*1450mm |
| वज़न | 750KG |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ सीरीज |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 650 मिमी * 560 मिमी * 50 मिमी |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | नियमावली |
| पीसीबी आकार (अधिकतम) | 320*320mm |
| पीसीबी मोटी (अधिकतम) | 5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | अनुकूलित बनाने स्थिरता |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150W |
| धुरा | 60000 आरपीएम/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80mm/s |
| ड्राइविंग गति (अधिकतम) | 2500mm/s |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5KW एसी 380V |
| खालीपन | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन राज्य |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार मुहरबंद सुरक्षा के साथ |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| अत्यावश्यक स्टॉप बटन |
पीसीबी पृथक्करण मशीन आवेदन:
यह व्यापक रूप से इलेक्ट्रॉनिक उद्योगों के निर्माण में उपयोग किया जाता है, जैसे कि मोबाइल फोन, ऑटोमोटिव इलेक्ट्रॉनिक्स, घरेलू बिजली के उपकरण, मोबाइल फोन, एलईडी लाइटिंग, चिकित्सा उद्योग, आदि।

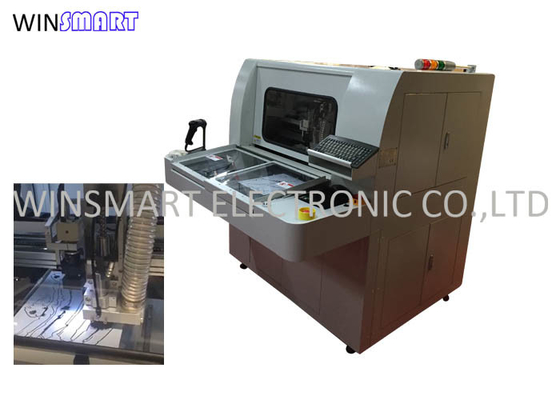

पीसीबी पृथक्करण मशीन तस्वीरें:
