उत्पाद विवरण:
|
| सीई अनुमोदन: | हां | स्पिंडल: | 2 |
|---|---|---|---|
| पीसीबी प्रकार: | दोनों टैब और वी-कट बोर्ड | तरीका: | पूर्ण स्वचालित |
| अधिकतम पैनल: | 300x300mm (बनाया अनुकूलित किया जा सकता है) | नाम: | यूनिवर्सल पीसीबी डिपेलिंग मशीन |
| हाई लाइट: | यूनिवर्सल स्वचालित पीसीबी Depaneling मशीन,2 स्पिंडल पीसीबी Depaneling मशीन,V कट पीसीबी Depaneling राउटर मशीन |
||

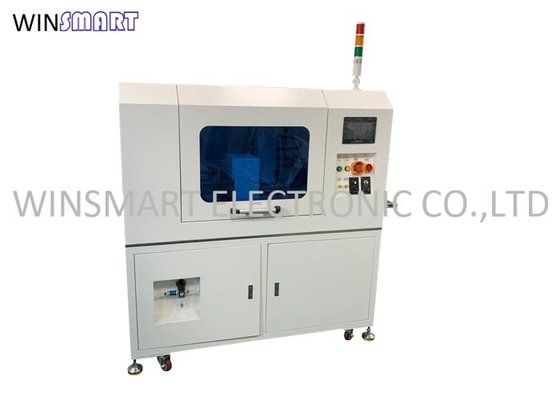

वी-कट और टैब बोर्ड दोनों के लिए 2 स्पिंडल के साथ यूनिवर्सल स्वचालित पीसीबी डिपेलिंग मशीन
यूनिवर्सल पीसीबी डिपेलिंग मशीन विशेषताएं:
1. मानव रहित उत्पादन का एहसास करें, जो सभी प्रकार के कठोर पीसीबीए डिपेनलिंग के लिए उपयुक्त है, जिसमें वी-कट और टैब बोर्ड शामिल हैं।
2. पीसी और सीसीडी विजन सिस्टम।
3. मुआवजे और धूल संग्रह के साथ प्रोग्रामिंग।
4. 2 स्पिंडल स्थापित, एक वी-कट डिपैनलिंग के लिए, दूसरा मिलिंग ब्रिज डिपेनलिंग के लिए है।
5. काटने के दौरान घटकों को नुकसान से बचाने के लिए 500 से कम तनाव काटने का तनाव।
6. वैकल्पिक क्यूआर कोड और बारकोड ट्रैकिंग सिस्टम।
7. अनुकूल सॉफ्टवेयर, संचालित करने में आसान और प्रोग्राम
यूनिवर्सल पीसीबी डिपेलिंग मशीन फीडिंग मोड:
1. एंटी-स्टेटिक संचालित मोड, एसएमईएमए इंटरफ़ेस जो करने में सक्षम है
2. फ्रंट एसएमटी उपकरण कनेक्ट करें।
3. विभिन्न चौड़ाई पीसीबीए के लिए समायोज्य कन्वेयर, सीमा 50-350 मिमी है।
4. स्वतंत्र मॉड्यूलर डिजाइन का उपयोग करें, सुविधाजनक और स्थापित करने में आसान।
यूनिवर्सल पीसीबी डिपेलिंग मशीन काटना संरचना:
1. सर्वो मोटर को काटने की गति और सटीकता सुनिश्चित करने के लिए संचालित एक सटीक पेंच के साथ मिलान किया जाता है।
2. आरा ब्लेड कटर एक उच्च गति ब्रशलेस मोटर द्वारा संचालित होता है, जो प्रभावी रूप से काटने के तनाव को कम करता है।
3. दो स्पिंडल अलग से काम करते हैं, जो सभी FR4 और एल्यूमिनियम PCBA डिपेनलिंग के लिए उपयुक्त हैं।
यूनिवर्सल पीसीबी डिपेलिंग मशीन मैकेनिकल संग्रह:
1. एक्स अक्ष बेल्ट और स्टेपर मोटर द्वारा संचालित होता है, जिसमें तेज प्रतिक्रिया गति, उच्च परिशुद्धता और कम रखरखाव लागत होती है।
2. डबल मैनिपुलेटर्स के स्वतंत्र संचालन मोड को अपनाना, जो कुशल और लचीला है।श्रीमती लाइन के लिए तेजी से उत्पादन बदलते समय।
3. बहुआयामी वैक्यूम नोजल से लैस, सुविधाजनक और उत्पादन समय में सुधार।
यूनिवर्सल पीसीबी डिपेलिंग मशीन विशिष्टता:
| मॉडल संख्या | SMTID3 |
| मशीन का आकार | 1800 (एल) एक्स 1500 (डब्ल्यू) एक्स 2200 (एच) मिमी |
| वोल्टेज | 220V/50Hz, 2.5KW |
| अधिकतम पीसीबी आकार | 300x300 मिमी (अनुकूलन योग्य) |
| पीसीबी मोटाई | 0.4-6 मिमी |
| खिला मोड | स्वचालित |
| पीसीबी पोजिशनिंग | अनुकूलित स्थिरता |
| प्रोग्रामिंग | विजन टीचिंग, इनलाइन प्रोग्रामिंग |
| तकला काटना | 20000-60000rpm/मिनट |
| शीतलक प्रकार | सेल्फ कूलिंग |
| धूल संग्रह मोड | शीर्ष संग्रह |
| काटने की गति | 1-100mm/s |
| सटीकता काटना | ±0.02मिमी |
| रूटिंग बिट | 0.8-3.0 व्यास, दायां घुमाव |
| सटीकता दोहराएं | ±0.02मिमी |
| नियंत्रण प्रणाली | औद्योगिक पीसी |
| धुरा | जर्मनी साइकोटेक 4025HY |
