| Brand Name: | Winsmart |
| Model Number: | एसएमटीआर09 |
| MOQ: | 1 सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |

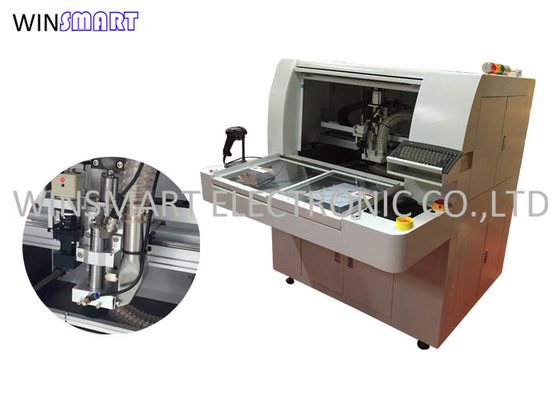

सेमी-ऑटो टॉप कटिंग सीएनसी पीसीबी राउटर मशीन मैक्स 100 मिमी / एस कटिंग स्पीड
सीएनसी पीसीबी राउटर मशीन कार्य:
पीसीबी डिपेनलिंग राउटर मशीन एक मशीन है जिसका उपयोग स्टैम्प होल से जुड़े अनियमित पीसीबी बोर्डों को अलग करने के लिए किया जाता है।पीसीबी कर्व कटिंग मशीन, डेस्कटॉप पीसीबी राउटर मशीन, स्टैम्प होल पीसीबी सेपरेटर मशीन के रूप में भी जाना जाता है।पीसीबी डिपेनलिंग राउटर मशीन पीसीबी निर्माण प्रक्रिया में एक महत्वपूर्ण प्रक्रिया है।पीसीबी राउटर परियोजना द्वारा डिजाइन किए गए प्रसंस्करण कार्यक्रम के अनुसार ग्राहक द्वारा आवश्यक ग्राफिक्स को बिट के माध्यम से काटने के लिए संदर्भित करता है।जब मिलिंग कटर को एक निश्चित सीमा तक पहना जाता है, तो यह चाकू को तोड़ देगा और रिसाव की ओर ले जाएगा।यदि ग्राहक की आवश्यकताओं के अनुसार अच्छे बिट के साथ उत्पादन बोर्ड ग्राहक को नहीं दिया जाता है, तो पीसीबीए (मुद्रित सर्किट बोर्ड + असेंबली एसएमटी से गुजरने वाले पीसीबी खाली बोर्ड की पूरी प्रक्रिया को संदर्भित करता है और फिर डुबकी प्लग-इन) सफलतापूर्वक स्थापित नहीं किया जा सकता है उत्पाद, जिसके परिणामस्वरूप PCBA स्क्रैपिंग होता है।
यदि पीसीबी बोर्ड की मोटाई उपकरण की लंबाई के बराबर या उससे अधिक है, तो उपकरण के ऊपर निश्चित संरचना का रोटेशन किसी न किसी रूटिंग के दौरान पीसीबी बोर्ड को जला देगा।उपकरण के ऊपर निश्चित संरचना के घूर्णन के कारण पीसीबी बोर्ड को जलाने के नुकसान से बचने के लिए, निश्चित संरचना को पीसीबी बोर्ड के साथ एक अंतर बनाने की जरूरत है।
सीएनसी पीसीबी राउटर मशीन लाभ:
1. दो-स्लाइड टेबल
2. कम तनाव
3. चिकना काटने धार
4. मनुल लोडिंग / अनलोडिंग
5. सटीक काटने के लिए सीसीडी प्रणाली
6. समायोज्य 1-100 मिमी / एस काटने की गति
सीएनसी पीसीबी राउटर मशीन विशेषताएं:
1. टेबल प्रकार सिंगल बेंच काटने की मशीन, 100 मिमी / एस तक की गति और 500 मिमी / एस की स्थिति की गति के साथ।
2. लोडिंग और अनलोडिंग के दौरान बिना किसी रुकावट के लगातार कटिंग।
3. उच्च गुणवत्ता वाली घूर्णन शाफ्ट प्रणाली प्रणाली को तेजी से और तेजी से कम करने, सिंक्रनाइज़ेशन समय को कम करने, उत्पादकता में सुधार और उच्च परिशुद्धता बनाए रखने में सक्षम बनाती है।
4. उच्च कठोरता और उच्च प्रदर्शन सुनिश्चित करने के लिए उच्च गुणवत्ता वाले हार्डवेयर का उपयोग करें।
5. सभी गाइड स्क्रू धूल और गंदगी को प्रवेश करने से रोकने के लिए कवर किए जाते हैं, ताकि सेवा जीवन और घूर्णन शाफ्ट के प्रदर्शन में सुधार हो सके।
सीएनसी पीसीबी राउटर मशीन निर्दिष्टीकरण:
| कुल मिलाकर | |
| आयाम (डब्ल्यू * डी * एच) | 1250mm*1650mm*1450mm |
| वज़न | 750KG |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ सीरीज |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 650 मिमी * 560 मिमी * 50 मिमी |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | नियमावली |
| पीसीबी आकार (अधिकतम) | 320*320mm |
| पीसीबी मोटी (अधिकतम) | 5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | अनुकूलित बनाने स्थिरता |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150W |
| धुरा | 60000 आरपीएम/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 100mm/s |
| ड्राइविंग गति (अधिकतम) | 2500mm/s |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5KW एसी 380V |
| खालीपन | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन स्थिति |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार मुहरबंद सुरक्षा के साथ |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| अत्यावश्यक स्टॉप बटन |
सीएनसी पीसीबी राउटर मशीन पैरामीटर्स:
1. मशीन आयाम: 1250 मिमी * 1650 मिमी * 1450 मिमी
2. पीसीबी आकार: 320x320 मिमी (मानक)
3. कार्य मोड: शीर्ष काटने
4. वैक्यूम सफाई प्रणाली: ऊपर या नीचे सफाई
5. वैक्यूम क्लीनर वोल्टेज: 3 चरण 380V 3.5KW
6. सटीक काटना: +-0.05mm
7. काटने की गति: 100 मिमी / एस
8. पीसीबी सामग्री: एफआर 4, एमसीपीसीबी
|
