उत्पाद विवरण:
|
| पीसीबी प्रकार: | टैब पीसीबी | पीसीबी सामग्री: | एफआर 4, एल्यूमिनियम |
|---|---|---|---|
| पीसीबी मोटाई: | 0.8-3.0 मिमी | निरीक्षण वीडियो: | बशर्ते |
| स्थिरता: | अनुकूलित बनाया | प्रमाणपत्र: | सीई |
| कार्य क्षेत्र: | 350x400 मिमी | प्रोडक्ट का नाम: | सीएनसी पीसीबी राउटर मशीन |
| हाई लाइट: | विंड कूलिंग पीसीबी राउटर मशीन,सेल्फ कूलिंग पीसीबी राउटर मशीन,टॉप कटिंग पीसीबी सीएनसी राउटर |
||

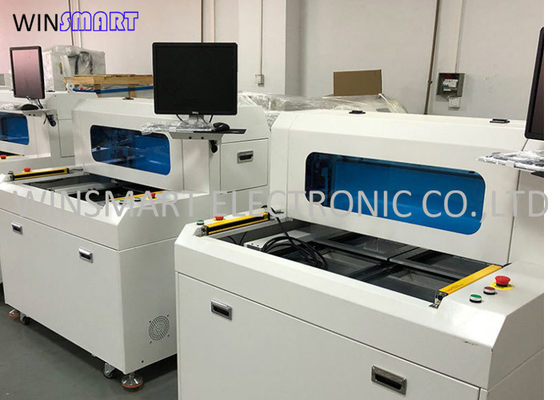

शीर्ष कटिंग से 12 महीने की वारंटी कम लागत वाली सीएनसी पीसीबी राउटर मशीन
सीएनसी पीसीबी राउटर मशीन समारोह:
इस पीसीबी राउटर मशीन का उपयोग मिलिंग जोड़ों कनेक्शन टैब मुद्रित सर्किट बोर्डों को अलग करने के लिए किया जाता है, कम काटने के तनाव के साथ यह सुनिश्चित करने के लिए कि काटने का किनारा चिकना है।
सीएनसी पीसीबी राउटर मशीन विशेषताएं:
1. इस सीएनसी पीसीबी राउटर में लगातार कटिंग करने के लिए टू-स्लाइड टेबल हैं।
2. चिकनी अत्याधुनिक सुनिश्चित करने के लिए कम तनाव।
3. आयातित मोटर और स्पिंडल का उपयोग शोर मुक्त उद्देश्य के लिए किया जाता है।
4. वैकल्पिक ऊपर और नीचे वैक्यूम सफाई प्रणाली उपलब्ध है।
5. सटीक काटने को सुनिश्चित करने के लिए उच्च गुणवत्ता वाली सीसीडी प्रणाली।
6. आसान और सरल प्रोग्रामिंग, रूटिंग बिट्स और काटने की गति समायोज्य है।
सीएनसी पीसीबी राउटर मशीन निर्दिष्टीकरण:
| कुल मिलाकर | |
| आयाम (डब्ल्यू * डी * एच) | 1150mm*1250mm*1325mm |
| वज़न | 750KG |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ सीरीज |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 870 मिमी * 450 मिमी * 50 मिमी |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | नियमावली |
| पीसीबी आकार (अधिकतम) | 350*400mm |
| पीसीबी मोटी (अधिकतम) | 5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | अनुकूलित बनाने स्थिरता |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 40W |
| धुरा | 60000 आरपीएम/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 100mm/s |
| ड्राइविंग गति (अधिकतम) | 3000mm/s |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5KW एसी 380V |
| खालीपन | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन राज्य |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार मुहरबंद सुरक्षा के साथ |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| अत्यावश्यक स्टॉप बटन |
सीएनसी पीसीबी राउटर मशीन वैक्यूम क्लीनर पैरामीटर्स:
| झरनी | लंबवत बॉक्स |
| धूल बॉक्स आयाम | 730 मिमी × 640 मिमी × 1700 मिमी |
| वोल्टेज शक्ति | AC380V 50HZ, 2.2KW, 3HP |
| शोर | नीचे 75db |
| एयरिनलेट / आउटलेट आयाम | 6 इंच/8 इंच |
| पावर कॉर्ड | 5X2.52 |
| उच्च घनत्व फिल्टर बैग |
16PCS |
