| Brand Name: | Winsmart |
| Model Number: | SMTID3 |
| MOQ: | 1 सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |

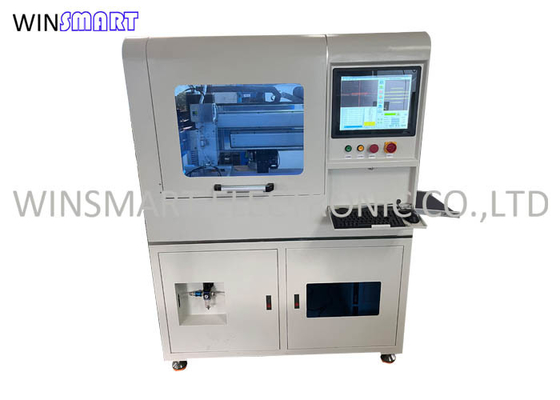

रोटेबल वर्किंग टेबल इनलाइन वी-कट पीसीबी डिपेलिंग मशीन पीसीबी राउटर
इनलाइन वी-कट पीसीबी डिपेलिंग मशीन फीडिंग मोड:
1. एंटी-स्टेटिक संचालित मोड, एसएमईएमए इंटरफ़ेस जो फ्रंट एसएमटी उपकरण को जोड़ने में सक्षम है।

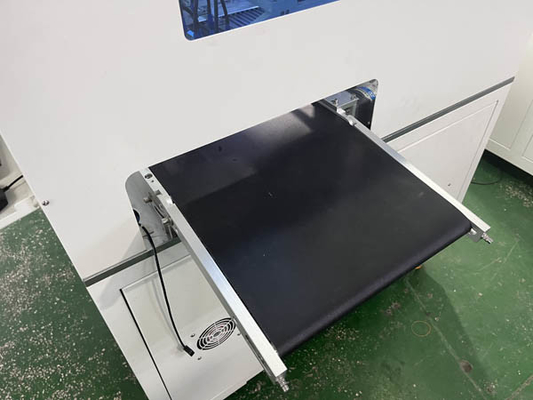

2. विभिन्न चौड़ाई पीसीबीए के लिए समायोज्य कन्वेयर, सीमा 50-350 मिमी है।
इनलाइन वी-कट पीसीबी डिपेलिंग मशीन विशेषताएं:
मानव रहित उत्पादन का एहसास करें, जो सभी प्रकार के कठोर PCBA डिपैनलिंग के लिए उपयुक्त है, जिसमें V-कट और टैब बोर्ड शामिल हैं।
पीसी और सीसीडी विजन सिस्टम।
मुआवजे और धूल संग्रह के साथ प्रोग्रामिंग।
2 स्पिंडल लगाए गए, एक वी-कट डिपेनलिंग के लिए, दूसरा मिलिंग ब्रिज डिपैनलिंग के लिए है।
काटने के दौरान घटकों को क्षति से बचाने के लिए 500 से कम तनाव काटने का तनाव।
※ वैकल्पिक क्यूआर कोड और बारकोड ट्रैकिंग सिस्टम।
अनुकूल सॉफ्टवेयर, संचालित करने में आसान और प्रोग्राम
इनलाइन वी-कट पीसीबी डिपेलिंग मशीन काटना संरचना:
1. सर्वो मोटर को काटने की गति और सटीकता सुनिश्चित करने के लिए संचालित एक सटीक पेंच के साथ मिलान किया जाता है।
2. आरा ब्लेड कटर एक उच्च गति ब्रशलेस मोटर द्वारा संचालित होता है, जो प्रभावी रूप से काटने के तनाव को कम करता है।
3. दो स्पिंडल अलग से काम करते हैं, जो सभी FR4 और एल्यूमिनियम PCBA डिपेनलिंग के लिए उपयुक्त हैं।
इनलाइन वी-कट पीसीबी डिपेलिंग मशीन मैकेनिकल संग्रह:
1. एक्स अक्ष बेल्ट और स्टेपर मोटर द्वारा संचालित होता है, जिसमें तेज प्रतिक्रिया गति, उच्च परिशुद्धता और कम रखरखाव लागत होती है।
2. डबल मैनिपुलेटर्स के स्वतंत्र संचालन मोड को अपनाना, जो कुशल और लचीला है।श्रीमती लाइन के लिए तेजी से उत्पादन बदलते समय।
3. बहुआयामी वैक्यूम नोजल से लैस, सुविधाजनक और उत्पादन समय में सुधार।
इनलाइन वी-कट पीसीबी डिपेलिंग मशीनविशिष्टता:
| मॉडल संख्या | SMTID3 |
| मशीन का आकार | 1800 (एल) एक्स 1500 (डब्ल्यू) एक्स 2200 (एच) मिमी |
| वोल्टेज | 220V/50Hz, 2.5KW |
| अधिकतम पीसीबी आकार | 300x300 मिमी (अनुकूलन योग्य) |
| पीसीबी मोटाई | 0.4-6 मिमी |
| खिला मोड | स्वचालित |
| पीसीबी पोजिशनिंग | अनुकूलित स्थिरता |
| प्रोग्रामिंग | विजन टीचिंग, इनलाइन प्रोग्रामिंग |
| तकला काटना | 20000-60000rpm/मिनट |
| शीतलक प्रकार | सेल्फ कूलिंग |
| धूल संग्रह मोड | शीर्ष संग्रह |
| काटने की गति | 1-100mm/s |
| सटीकता काटना | ±0.02मिमी |
| रूटिंग बिट | 0.8-3.0 व्यास, दायां घुमाव |
| सटीकता दोहराएं | ±0.02मिमी |
| नियंत्रण प्रणाली | औद्योगिक पीसी |
| धुरा | जर्मनी साइकोटेक 4025HY |
|
