| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | एसएमटीआर09 |
| मूक: | 1 सेट |
| कीमत: | USD20000-80000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |

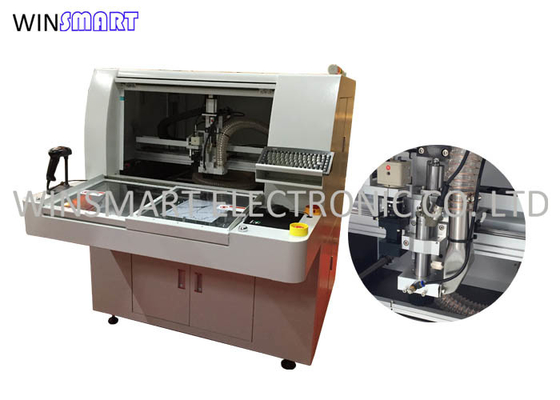

0.05 मिमी काटना प्रेसिजन 60000 आरपीएम स्पिंडल पीसीबी सीएनसी राउटर मशीन
पीसीबी सीएनसी राउटर मशीन आवेदन:
यह व्यापक रूप से इलेक्ट्रॉनिक उद्योगों के निर्माण में उपयोग किया जाता है, जैसे कि मोबाइल फोन, ऑटोमोटिव इलेक्ट्रॉनिक्स, घरेलू बिजली के उपकरण, मोबाइल फोन, एलईडी लाइटिंग, चिकित्सा उद्योग, आदि।
पीसीबी सीएनसी राउटर मशीन समारोह:
1. यह पीसीबी राउटर मशीन एफआर 4 और एल्यूमिनियम पीसीबी बोर्डों को मिलाने के लिए राउटर बिट का उपयोग करती है।
2. रूटिंग के लिए आवश्यक है कि सिंगल बोर्ड मिलिंग जोड़ों से जुड़े हों।
3. मिलिंग कटर पूरे बोर्ड को बड़े पैनल से मिलाता है।
4. यह ऊपर/नीचे वैक्यूम सफाई प्रणाली के साथ आता है।
5. विभिन्न अनुप्रयोगों के अनुसार अनुकूलित स्थिरता बनाई जाती है - आमतौर पर एक एल्यूमीनियम जिग या वैक्यूम होल्डिंग सिस्टम का उपयोग किया जाता है।
पीसीबी सीएनसी राउटर मशीन विशेषताएं:
1. पीसीबी राउटर मशीन में उच्च मात्रा में उत्पादन के लिए दो-स्लाइड वर्किंग टेबल हैं।
2. चिकनी अत्याधुनिक सुनिश्चित करने के लिए पीसीबीए की रक्षा करने के लिए इसमें कम तनाव है।
3. आयातित मोटर और स्पिंडल का उपयोग शोर मुक्त और सटीक काटने के लिए किया जाता है।
4. विभिन्न ग्राहकों की आवश्यकताओं के लिए वैकल्पिक ऊपर और नीचे वैक्यूम सफाई प्रणाली उपलब्ध है।
5. स्वचालित पोजिशनिंग फ़ंक्शन के साथ सटीक कटिंग सुनिश्चित करने के लिए उच्च गुणवत्ता वाली सीसीडी प्रणाली।
पीसीबी सीएनसी राउटर मशीन निर्दिष्टीकरण:
| कुल मिलाकर | |
| आयाम (डब्ल्यू * डी * एच) | 1250mm*1650mm*1450mm |
| वज़न | 750KG |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ सीरीज |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 650 मिमी * 560 मिमी * 50 मिमी |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | नियमावली |
| पीसीबी आकार (अधिकतम) | 320*320mm |
| पीसीबी मोटी (अधिकतम) | 5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | अनुकूलित बनाने स्थिरता |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150W |
| धुरा | 60000 आरपीएम/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80mm/s |
| ड्राइविंग गति (अधिकतम) | 2500mm/s |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5KW एसी 380V |
| खालीपन | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन राज्य |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार मुहरबंद सुरक्षा के साथ |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| अत्यावश्यक स्टॉप बटन |
|
