उत्पाद विवरण:
|
| तरीका: | पंक्ति में | पीसीबी सामग्री: | FR4 |
|---|---|---|---|
| पीसीबी मोटाई: | 0.8-3.0 मिमी | फ़ायदा: | ऑपरेशन की जरूरत नहीं |
| सटीक काटना: | ± 0.05 मिमी | अधिकतम पीसीबी आकार: | 300x340 मिमी |
| पोजीशनिंग: | स्थिरता | प्रोडक्ट का नाम: | इनलाइन पीसीबी डिपेलिंग राउटर |
| हाई लाइट: | इनलाइन पीसीबी डिपेलिंग राउटर,कठोर पीसीबी डिपेलिंग राउटर,एफआर 4 सामग्री पीसीबी डिपेलिंग राउटर मशीन |
||

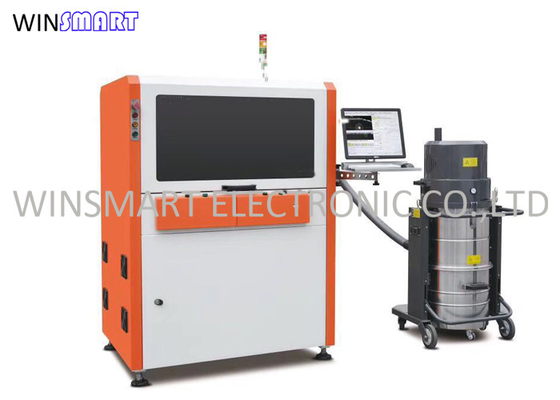

कठोर पीसीबी बोर्डों के लिए इनलाइन मिलिंग कटर पीसीबी डिपेलिंग राउटर मशीन
इनलाइन पीसीबी डिपेलिंग राउटर विवरण:
यह एक पूर्ण स्वचालित पीसीबी डिपेनलिंग मशीन है, जो एटीई टेस्ट लाइन के लिए लोडर और अनलोडर के साथ हाई स्पीड स्पिंडल का उपयोग करती है, घटकों को अच्छी तरह से बचाने के लिए कम कटिंग स्ट्रेस और सटीक और सफाई सुनिश्चित करती है।
इनलाइन पीसीबी डिपेलिंग राउटर विशेषताएं:
यह उच्च मात्रा में उत्पादन के लिए पूर्ण स्वचालित है, और सटीक काटने के लिए पीसी और सीसीडी दृष्टि प्रणाली है।मुआवजे और निचले धूल संग्रह के साथ ऑनलाइन प्रोग्रामिंग।पीसीबी की सतह और कार्यशाला को साफ करने के लिए बॉटम कटिंग डिजाइन।इसकी कॉम्पैक्ट बॉडी सेविंग प्रोडक्शन स्पेस, और यह विभिन्न प्रकार के बोर्डों के लिए लचीला है, विभिन्न क्लाइंट की आवश्यकताओं को पूरा करने के लिए अनुकूलित बनाया गया है।
इनलाइन पीसीबी डिपेलिंग राउटर विशिष्टता:
| मॉडल संख्या | एसएमटीआईआर811 |
| मशीन का आकार | 1500 (एल) x850 (डब्ल्यू) x1600 (एच) मिमी |
| मशीन वजन | लगभग 800kgs |
| अधिकतम पीसीबी आकार | 260x340 मिमी (मानक) |
| पीसीबी मोटाई | 0.4-6 मिमी |
| ट्रांसमिशन ऊंचाई | 900 ± 50 मिमी |
| संचरण दिशा | बाएँ -> दाएँ |
| परिवहन गति | 1500mm/s |
| खिला मोड | अनुभाग प्रकार परिवहन गाइड रेल |
| रेल चौड़ाई समायोजन | नियमावली |
| संचार संकेत | एसएमईएमए |
| पीसीबी पोजिशनिंग | फिक्स्चर पोजीशनिंग |
| पिकिंग सिस्टम | खालीपन |
| तकला काटना | साइकोटेक 60000 आरपीएम / मिनट (मानक) |
| शीतलक प्रकार | सेल्फ कूलिंग |
| स्वचालित उपकरण परिवर्तन | वैकल्पिक |
| चाकू तोड़ जांच | हाँ |
| सटीकता काटना | ± 0.01 मिमी |
| रूटिंग बिट | 0.8-3.0 दीया, दायां घुमाव |
| सटीकता दोहराएं | ±0.02मिमी |
| समन्वय चलती गति | 1000mm/s |
| उतराई मोड | ईएसडी बेल्ट |
| अपशिष्ट संग्रह रास्ता | अपशिष्ट अलमारी संग्रह |
| प्रक्रिया प्रोग्रामिंग | विजुअल द्वारा गेरबर ड्रॉइंग इम्पोर्ट/एडिटिंग प्रोग्राम |
| हवा की आपूर्ति | 5-8kgs/cm2 |
| बिजली की आपूर्ति | एसी 380 वी, 50/60 हर्ट्ज, 3 किलोवाट |
इनलाइन पीसीबी डिपेलिंग राउटर आयाम:
