कठोर FR4 एल्यूमिनियम PCBA काटना प्रणाली यूनिवर्सल पीसीबी Depaneling मशीन

कठोर FR4 एल्यूमिनियम PCBA काटना प्रणाली यूनिवर्सल पीसीबी Depaneling मशीन
Rigid FR4 Aluminum PCBA Cutting System Universal PCB Depaneling Machine
कठोर FR4 एल्यूमिनियम PCBA काटना प्रणाली यूनिवर्सल पीसीबी Depaneling मशीन कठोर FR4 एल्यूमिनियम PCBA काटना प्रणाली यूनिवर्सल पीसीबी Depaneling मशीन कठोर FR4 एल्यूमिनियम PCBA काटना प्रणाली यूनिवर्सल पीसीबी Depaneling मशीन

बड़ी छवि :  कठोर FR4 एल्यूमिनियम PCBA काटना प्रणाली यूनिवर्सल पीसीबी Depaneling मशीन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Winsmart
प्रमाणन: CE
मॉडल संख्या: SMTID3
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD1-35000
पैकेजिंग विवरण: प्लाईवुड मामले
प्रसव के समय: 5-10 दिन
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100 सेट/माह

कठोर FR4 एल्यूमिनियम PCBA काटना प्रणाली यूनिवर्सल पीसीबी Depaneling मशीन

वर्णन
पीसीबी प्रकार: वी-कट और टैब कठोर पीसीबी पीसीबी मोटाई: 3.0 मिमी
स्पिंडल स्पीड: 20000-60000RPM सटीक काटना: ± 0.05 मिमी
अधिकतम पीसीबी: 300x300 मिमी (मानक) नाम: पीसीबी डिपेनलिंग मशीन
हाई लाइट:

यूनिवर्सल पीसीबी डिपेलिंग मशीन

,

300x300 मिमी पीसीबी डिपेलिंग मशीन

,

कठोर एफआर 4 एल्यूमिनियम पीसीबीए कटिंग सिस्टम

कठोर FR4 एल्यूमिनियम PCBA काटना प्रणाली यूनिवर्सल पीसीबी Depaneling मशीन





पीसीबी Depaneling मशीन समारोह:

यह पीसीबी डिपेनलिंग मशीन वी-कट और मिलिंग ब्रिज से जुड़े एफआर 4 और एल्यूमिनियम पीसीबीए दोनों के लिए काम करने योग्य है।

इसमें वी-ग्रूव और मिलिंग जॉइंट कटिंग दोनों के लिए 2 अलग-अलग प्रकार के स्पिंडल हैं।



पीसीबी Depaneling मशीन लाभ:

1. वी-कट और टैब पीसीबीए डिपैनलिंग दोनों के लिए कम कटिंग स्ट्रेस।

2. सटीक प्रोग्रामिंग और संचालन के लिए पीसी और सीसीडी विजन सिस्टम।

3. आसान प्रोग्रामिंग।

4. धूल मुक्त कार्यशाला के लिए शीर्ष धूल संग्रह प्रणाली।

5. उच्च मात्रा वाले उत्पादों के लिए उच्च उत्पादन क्षमता।





पीसीबी Depaneling मशीन विशेषताएं:

1. मानव रहित उत्पादन का एहसास करें, जो सभी प्रकार के कठोर पीसीबीए डिपेनलिंग के लिए उपयुक्त है, जिसमें वी-कट और टैब बोर्ड शामिल हैं।
2. पीसी और सीसीडी विजन सिस्टम।
3. मुआवजे और धूल संग्रह के साथ प्रोग्रामिंग।
4. 2 स्पिंडल स्थापित, एक वी-कट डिपेनलिंग के लिए, दूसरा मिलिंग ब्रिज डिपेनलिंग के लिए है।

5. काटने के दौरान घटकों को नुकसान से बचाने के लिए 500 से कम तनाव काटने का तनाव।

6. वैकल्पिक क्यूआर कोड और बारकोड ट्रैकिंग सिस्टम।

7. अनुकूल सॉफ्टवेयर, संचालित करने में आसान और प्रोग्राम





पीसीबी Depaneling मशीन काटना संरचना:

1. सर्वो मोटर को काटने की गति और सटीकता सुनिश्चित करने के लिए संचालित एक सटीक पेंच के साथ मिलान किया जाता है।

2. आरा ब्लेड कटर एक उच्च गति ब्रशलेस मोटर द्वारा संचालित होता है, जो प्रभावी रूप से काटने के तनाव को कम करता है।

3. दो स्पिंडल अलग से काम करते हैं, जो सभी FR4 और एल्यूमिनियम PCBA डिपेनलिंग के लिए उपयुक्त हैं।

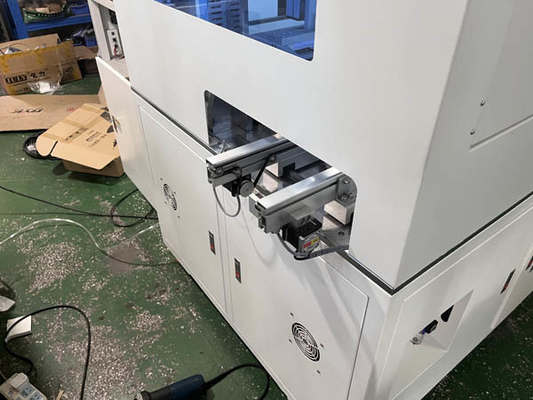

PCB depaneling machine spindle



पीसीबी Depaneling मशीन विशिष्टता:

मॉडल संख्या SMTID3
मशीन का आकार 1800 (एल) एक्स 1500 (डब्ल्यू) एक्स 2200 (एच) मिमी
वोल्टेज 220V/50Hz, 2.5KW
अधिकतम पीसीबी आकार 300x300 मिमी (अनुकूलन योग्य)
पीसीबी मोटाई 0.4-6 मिमी
खिला मोड स्वचालित
पीसीबी पोजिशनिंग अनुकूलित स्थिरता
प्रोग्रामिंग विजन टीचिंग, इनलाइन प्रोग्रामिंग
तकला काटना 20000-60000rpm/मिनट
शीतलक प्रकार सेल्फ कूलिंग
धूल संग्रह मोड शीर्ष संग्रह
काटने की गति 1-100mm/s
सटीकता काटना ±0.02मिमी
रूटिंग बिट 0.8-3.0 व्यास, दायां घुमाव
सटीकता दोहराएं ±0.02मिमी
नियंत्रण प्रणाली औद्योगिक पीसी
धुरा जर्मनी साइकोटेक 4025HY
