| Brand Name: | Winsmart |
| Model Number: | एसएमटीआर07 |
| MOQ: | 1 सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी/टी, एल/सी, वेस्टर्न यूनियन |

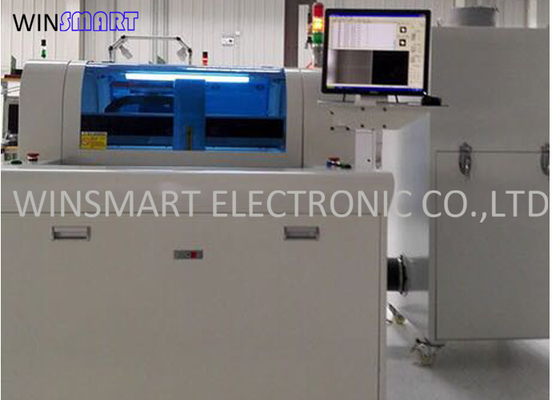

60000RPM स्वनिर्धारित पीसीबी Depaneling राउटर मशीन सीएनसी पीसीबी सेपरेटर
स्वनिर्धारित पीसीबी Depaneling राउटर परिचय:
यह पीसीबी डिपेनलिंग राउटर कॉम्पैक्ट संरचना और मजबूत कठोरता की विशेषताओं के साथ एक सशर्त प्रकार का पीसीबी विभाजक है;और पीसीबी डिपेनलिंग राउटर का संचालन सरल, सुरक्षित और डाई को बदलने में आसान है।लेकिन हमें इसका इस्तेमाल करते समय काटने की स्थिति पर ध्यान देना चाहिए।
स्वनिर्धारित पीसीबी डिपेलिंग राउटरविशेषताएँ:
1.X10 ज़ूम-इन इमेज प्रोग्रामिंग को आसान बनाती है और पॉइंट सेटिंग की सटीकता को बढ़ाती है।
2. उच्च मात्रा के उत्पादन के लिए उपयुक्त रूटिंग बिट्स को हर समय काम करने के लिए दोहरी कार्य तालिका।
3. वैकल्पिक ऊपर और नीचे वैक्यूम सफाई प्रणाली।
4. अनुकूलित स्थिरता बेहतर काटने के प्रभाव को सुनिश्चित करती है।
5. 120M कटिंग खत्म होने पर रूटिंग बिट्स को बदलने के लिए ऑपरेटर को याद दिलाने के लिए रूटिंग बिट लाइफ टाइम चेकिंग और अलार्म सिस्टम है।और रूटिंग बिट पहले 2 मिमी ने पहले मिलिंग पॉइंट को काट दिया, मध्य 2 मिमी ने दूसरे मिलिंग पॉइंट को काट दिया, पिछले 2 मिमी ने अपने जीवनकाल को बढ़ाने के लिए तीसरे मिलिंग पॉइंट को काट दिया।
स्वनिर्धारित पीसीबी डिपेलिंग राउटरविशिष्टता:
| I. हार्डवेयर | |
| धुरी | चीन ब्रांड धुरी (वैकल्पिक) |
| सीसीडी | सोनी 520 लाइन औद्योगिक कैमरे |
| लेंस | कंप्यूटर EX2C |
| पेंच | टीबीआई प्रेसिजन ग्राउंड बॉल स्क्रू आयात |
| मार्गदर्शक | HIWIN चौड़ीकरण आयातित रैखिक गाइड रेल |
| मोटर | जियाबाओ एलसीएफ सीरीज |
| I/O नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
| चालक नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
| आई/ओ कार्ड | पीसीआई-9074-64पीसी/-38पीसी |
| स्थैतिक सफाई | STATIC-ST401A श्रृंखला |
| संगणक | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| मशीन इंटरफ़ेस | AOC LCD17", लॉजिटेक माउस |
| 2. सॉफ्टवेयर | |
| नियंत्रण प्रणाली | विंडोज एक्सपी प्रोफेशनल (सर्विस 3, वी.3244) |
| ऑपरेशन जीयूआई | अंग्रेजी विंडोज एक्सपी |
| कार्यक्रम संपादित करें | इन - लाइन |
| दृष्टि प्रणाली | सीसीडी AOTU ऑफसेट |
| नियंत्रण प्रणाली | एफ 1.2.100 संस्करण |
स्वनिर्धारित पीसीबी डिपेलिंग राउटरपैरामीटर:
| कुल मिलाकर | |
| आयाम (डब्ल्यू * डी * एच) | 1220mm*1380mm*1240mm |
| वज़न | 450 किलो |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ सीरीज |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 650 मिमी * 560 मिमी * 50 मिमी |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | नियमावली |
| पीसीबी आकार (अधिकतम) | 280*320mm |
| पीसीबी मोटी (अधिकतम) | 3.5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | अनुकूलित स्थिरता |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150W |
| धुरा | 60000 आरपीएम/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80mm/s |
| ड्राइविंग गति (अधिकतम) | 2500mm/s |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5KW एसी 380V |
| खालीपन | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन स्थिति |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार मुहरबंद सुरक्षा के साथ |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| अत्यावश्यक स्टॉप बटन |
स्वनिर्धारित पीसीबी Depaneling रूटर लाभ:
1. पीसीबी डिपेनलिंग राउटर का दैनिक उत्पादन अधिक है, जिससे विनिर्माण लागत की बचत होती है।
2. उत्पादन और सेवा की गुणवत्ता में सुधार।
3. पीसीबी डिपेनलिंग राउटर यूयह सुनिश्चित करने के लिए कि अलग किया गया बोर्ड बहुत साफ है और काटने के बाद धूल को साफ करने के लिए किसी अन्य उपकरण की आवश्यकता नहीं है, यह सुनिश्चित करने के लिए एक धूल मुक्त काटने की तकनीक का उपयोग करता है।
4. कम रोजगार लागत।
पीसीबी Depaneling राउटर मशीन अक्सर पूछे जाने वाले प्रश्न:
1.ए: रूटिंग बिट का जीवन काल क्या है?
प्रश्न: 150-300 मीटर।
2. ए: क्या यह मॉडल एल्यूमिनियम पीसीबी बोर्ड काट सकता है?
प्रश्न: हाँ, कर सकते हैं।
3.ए: पीसीबी पोजिशनिंग के बारे में क्या?
प्रश्न: पोजिशनिंग के लिए अनुकूलित जिग का उपयोग करें।
4.ए: पीसीबी डिपेनलिंग राउटर के लिए स्पिंडल क्या है?
प्रश्न: जर्मनी साइकोटेक 4025 या चीन ब्रांड।
|
