उत्पाद विवरण:
|
| विक्रय - पश्चात सेवा: | ऑपरेशन वीडियो और ऑनलाइन समर्थन | लेजर स्रोत: | 20W यूवी |
|---|---|---|---|
| कार्य क्षेत्र: | 300x300 मिमी | स्थिरता: | स्वनिर्धारित |
| वेवलेंथ: | 355एनएम | नाम: | यूवी लेजर पीसीबी काटने की मशीन |
| हाई लाइट: | 20W लेजर Pcb Depanelization मशीन,300x300mm Pcb Depaneling उपकरण,20W UV Pcb Depaneling उपकरण |
||

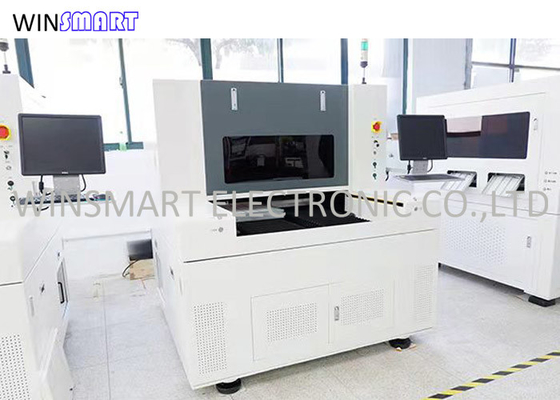

कठोर मुद्रित सर्किट बोर्ड Depaneling के लिए 20W यूवी लेजर पीसीबी काटने की मशीन
यूवी लेजर पीसीबी काटने की मशीन विशेषताएं:
1. प्रसंस्करण गर्मी प्रभाव को प्रभावी ढंग से नियंत्रित करें, और उत्पाद के किनारे के पतन और थर्मल प्रभाव में सुधार करें।
2. उच्च गुणवत्ता वाले लेजर, कोई संपर्क प्रसंस्करण नहीं, काटने के बाद कोई गड़गड़ाहट और गड़गड़ाहट नहीं।
3. परिपक्व प्रक्रिया प्रणाली ग्राफिक्स की सटीक गणना और खंड कर सकती है, और प्रसंस्करण मापदंडों और प्रसंस्करण ग्राफिक्स की प्रक्रिया का एहसास कर सकती है।
4. कोई तनाव नहीं, ± 5μm परिशुद्धता काटने।
5. आसान संचालन के लिए gerber फ़ाइल आयात करें।
6. एलियन/लाइन कटिंग उपलब्ध है।गैर संपर्क, चिकनी काटने धार।
यूवी लेजर पीसीबी काटना मशीन निर्दिष्टीकरण:
| नमूना | SMTL300D |
| शक्ति | 380 वी एसी, 50 हर्ट्ज, 20 ए |
| संपीड़ित हवा | संपीड़ित हवा |
| मशीन आयाम | 1450 (एल) x1350 (डब्ल्यू) x1665 (एच) मिमी |
| स्थापना स्थान | 3000x3000x2500 मिमी |
| मशीन वजन | 800kgs |
| परिवेश का तापमान | 22 ~ 25 ℃ |
| तापमान भिन्नता | ± 1 ℃ / 24hr . के भीतर |
| परिवेश आर्द्रता | 40% ~ 70% के भीतर (कोई स्पष्ट संक्षेपण की अनुमति नहीं है) |
| धूल मुक्त ग्रेड | 100000 या बेहतर |
| बिजली की खपत | 6 किलोवाट |
| उपमार्ग की चौड़ाई | ≤ 50 मिमी × 50 मिमी |
| काटने की सामग्री | पीसीबी / एफपीसी, एलसीपी / गोंद और अन्य संबंधित सामग्री का पूरा कट / आधा कट |
| मोटाई काटना | 3 मिमी |
| काटने की गति | ≤ 3000 मिमी / एस |
| कुल मिलाकर मशीनिंग सटीकता | 30um |
| प्रसंस्करण पैटर्न | सीधी रेखा, स्लैश, वक्र, असामान्यता, आदि |
| लेज़र | 355nm प्रकाश तरंग नैनोसेकंड लेजर |
| दोहराव आवृत्ति | 50-150khz |
| लेजर पावर | यूवी 15W@30KHz |
| पल्स चौड़ाई | <20ns |
| ऊर्जा स्थिरता | <3% आरएमएस 8 घंटे से अधिक |
| बीम गुणवत्ता एम | <1.3 |
| तरीका | 2500 मिमी / एस |
| गारंटी | 1 साल |
| सेवा | विदेशी प्रशिक्षण उपलब्ध है |
यूवी लेजर पीसीबी काटना मशीन लाभ:
यूवी लेजर पीसीबी काटने की मशीन उच्च शक्ति यूवी लेजर के साथ एफपीसी लचीला सर्किट बोर्ड और पीसीबी कठोर सर्किट बोर्ड उद्योग के लिए विशेष डिपेनलिंग उपकरण को संदर्भित करती है।एफपीसी और पीसीबी बोर्ड डिपेनलिंग उपकरण के लिए, लेजर कटिंग उपकरण, स्टैम्पिंग होल पीसीबी पंचिंग मशीन, ब्लेड मूविंग पीसीबी सेपरेटर, मिलिंग कटर और अन्य उपकरण हैं।यूवी लेजर पीसीबी काटने की मशीन के क्या फायदे हैं?
1. कोई धूल नहीं
सर्किट बोर्ड उद्योग का उत्पादन वातावरण धूल रहित कार्यशाला में किया जाता है।ब्लेड मूविंग टाइप मशीन जैसे पारंपरिक पीसीबी डिपेनलिंग उपकरण अनिवार्य रूप से अवशेष और माइक्रो पाउडर का उत्पादन करेंगे, जो 10000 और 1000 वर्ग की धूल मुक्त कार्यशालाओं को प्रदूषित करेंगे और उत्पादों की चालकता को प्रभावित करेंगे।यूवी लेजर पीसीबी काटने की मशीन एक वाष्पीकरण प्रसंस्करण प्रक्रिया है, जो धूल का उत्पादन नहीं करेगी और उत्पाद की चालकता के लिए अनुकूल है।
2. उच्च काटने परिशुद्धता
उच्च-सटीक पारंपरिक प्रसंस्करण उपकरणों का प्रसंस्करण अंतराल 100 माइक्रोन से कम की अंतराल चौड़ाई तक नहीं पहुंच सकता है, जिससे किनारों या पीसीबीए सर्किट बोर्ड युक्त घटकों पर कुछ नुकसान हो सकता है।लेजर काटने की मशीन का फोकस स्थान छोटा है, और पराबैंगनी ठंड प्रसंस्करण मोड का सर्किट बोर्ड के किनारे पर थोड़ा थर्मल प्रभाव पड़ता है।काटने की स्थिति सटीकता 50 माइक्रोन से कम है, और काटने के आकार की सटीकता 30 माइक्रोन से कम है, जो सर्किट बोर्ड के किनारे को प्रभावित नहीं करेगी, और सटीकता अधिक है।
3. कोई तनाव नहीं
पारंपरिक प्रसंस्करण विधियों में आम तौर पर वी-खांचे होते हैं, जो निर्माण प्रक्रिया में बोर्ड को कुछ नुकसान पहुंचाएंगे।यूवी लेजर पीसीबी काटने की मशीन वी-खांचे के बिना सीधे नंगे बोर्ड को काट सकती है।इसके अलावा, पारंपरिक प्रसंस्करण विधियां सीधे सर्किट बोर्ड पर कार्य करने के लिए उपकरणों का उपयोग करती हैं, विशेष रूप से मुद्रांकन विधि का सर्किट बोर्ड पर बहुत प्रभाव पड़ता है, जिससे बोर्ड विरूपण का कारण बनना आसान होता है।लेजर कटिंग मशीन एक गैर-संपर्क प्रसंस्करण मोड है, जो उच्च-ऊर्जा बीम के माध्यम से सामग्री की सतह पर कार्य करता है, जो तनाव के प्रभाव और सर्किट बोर्ड के विरूपण और क्षति का कारण नहीं होगा।
4. विशेष आकार के काटने के लिए, इसे स्वचालित करना आसान है
यूवी लेजर पीसीबी काटने की मशीन किसी भी प्रोप और फिक्स्चर को बदले बिना और स्टील जाल के बिना किसी भी आकार के लिए कटौती कर सकती है।एक ही उपकरण विशेष आकार और सीधी रेखा काटने को पूरा कर सकता है, जो असेंबली लाइन स्वचालित उत्पादन और उच्च लचीलापन का एहसास करना आसान है।उत्पादन क्षमता में सुधार करना और उत्पादन प्रक्रिया और उत्पादन चक्र को बचाना आसान है।विशेष रूप से, यह तेजी से और कुशलता से तेजी से प्रूफिंग की जरूरतों को पूरा कर सकता है, सीधे ड्राइंग को आयात कर सकता है, और फिर कटिंग का पता लगा सकता है।
5. उच्च अनुकूलता
यूवी लेजर पीसीबी काटने की मशीन सर्किट बोर्ड के आसपास की सामग्री को संसाधित कर सकती है, जैसे कि पीसीबी, एफपीसी, कवरिंग फिल्म, पालतू, मजबूत बोर्ड, आईसी, अल्ट्रा-पतली धातु काटने, आदि। इसमें मजबूत व्यावहारिकता है, प्रसंस्करण के साथ संगत है विभिन्न प्रकार की सामग्री, संचालित करना आसान है, ड्राइंग में आयात किया जा सकता है, किसी भी यांत्रिक भागों को समायोजित करने की आवश्यकता नहीं है, और संचालित करना और बनाए रखना आसान है।
6. अच्छा अत्याधुनिक प्रभाव
काटने का किनारा बिना गड़गड़ाहट के चिकना और साफ है।इसे सीधे ड्राइंग के आकार के अनुसार संसाधित और गठित किया जा सकता है, जो उत्पाद की उपज में सुधार के लिए अनुकूल है।इसे आगे की प्रक्रिया के बिना सीधे बाद की प्रक्रिया में स्थापित किया जा सकता है।
