| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | एसएमटीडीआर300 |
| मूक: | 1 सेट |
| कीमत: | USD20000-80000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |

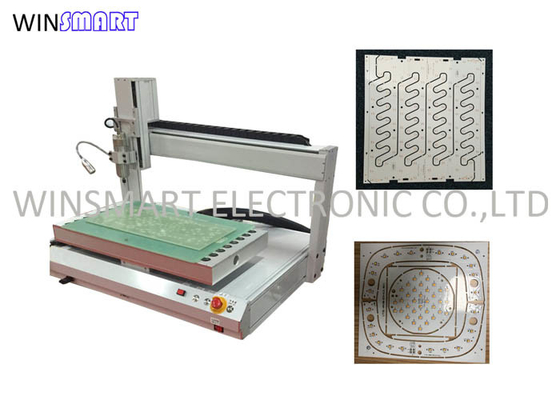

बेंचटॉप पीसीबी राउटर मशीन स्पिंडल मोटर पीसीबी डिपेलिंग मशीन
बेंचटॉप पीसीबी राउटर मशीन परिचय:
यह टेबल टाइप बेंच-टॉप पीसीबी राउटर मशीन स्थानीय ब्रांड स्पिंडल मोटर और वैक्यूम क्लीनर का उपयोग करती है।पीसीबी काटने के लिए मिलिंग कटर का उपयोग किया जाएगा, और यह एल्यूमीनियम पीसीबी बोर्डों के लिए उपलब्ध है।विभिन्न आयाम मिलिंग जोड़ों के लिए विभिन्न व्यास कटर उपलब्ध हैं।अनुकूलित निर्मित जुड़नार घटकों की सुरक्षा के लिए चिकनी और सटीक कटिंग सुनिश्चित करते हैं।
बेंचटॉप पीसीबी राउटर मशीन विशेषताएं:
1. बेंच-टॉप सिंगल टेबल पीसीबी राउटर 100mm/s तक की स्पीड और 500mm/s की पोजिशनिंग स्पीड के साथ।
2. प्रोग्रामिंग के लिए टीचिंग बॉक्स, नए उत्पादों के लिए प्रोग्राम करना आसान।
3. उच्च गुणवत्ता वाली धुरी प्रणाली प्रणाली को उच्च परिशुद्धता बनाए रखते हुए सिंक्रनाइज़ेशन समय को कम करने और उत्पादकता में वृद्धि करने के लिए त्वरित रूप से तेज और धीमा करने में सक्षम बनाती है।यह इकाई लागत प्रभावी है, कार्य तालिका आयाम को ग्राहक के पीसीबी बोर्ड के अनुसार अनुकूलित किया जा सकता है।
4.कम काटने का तनाव।
5. चिकना काटने का किनारा।
6. उत्पादों को बदलने पर आसान संचालन।
7. फिक्स्चर को सही डिपेनलिंग के लिए अनुकूलित किया गया है।
बेंचटॉप पीसीबी राउटर मशीन विशिष्टता:
| नमूना | एसएमटीडीआर300 |
| ड्राइव सिस्टम मोटर | सर्वो / स्टेपर मोटर |
| धुरा | घरेलू / आयातित धुरी |
| प्रदर्शन काटना | 500 मिमी / सेक |
| ड्राइव सिस्टम दोहराव | ± 0.02 मिमी |
| काटने की गति | अधिकतम 100 मिमी / एस पीसीबी सामग्री और काटने की गुणवत्ता पर निर्भर करता है |
| संकल्प | ± 0.01 मिमी |
| XYZ स्ट्रोक | 400 x 400 x 100 मिमी (मानक) |
| पीसीबी पोजीशनिंग | विशेष या मानक स्थिरता |
| हैंडलिंग विधि | हस्तचालित ढंग से |
| सर्किट बोर्ड की मोटाई | 0.4 मिमी -4 मिमी |
| धुरी शक्ति | 0.5 किलोवाट |
| स्पिंडल स्पीड | 40,000 आरपीएम |
| मशीन का आकार | 650x550x500 मिमी |
| वज़न | 75KG |
बेंचटॉप पीसीबी राउटर मशीन सावधानियां:
1. काम पूरा होने के बाद, बिजली की आपूर्ति में कटौती करना सुनिश्चित करें, बोर्ड काटने वाले कचरे को साफ करें, और पीसीबी राउटर मशीन की सफाई सुनिश्चित करें।
2. डिपेनलिंग के प्रभावी कार्यान्वयन को सुनिश्चित करने के लिए स्पिंडल मोटर और रूटिंग बिट्स पर ध्यान दें।
3. औजारों के रखरखाव पर ध्यान दें।जब उपकरण लंबे समय तक सेवा से बाहर हों, तो उपकरण हटा दें और रखरखाव के लिए इंजन ऑयल लगाएं।
4. हर दिन इस पीसीबी राउटर मशीन के प्रत्येक स्क्रू के बन्धन की जाँच करें।
|
|
