उत्पाद विवरण:
|
| वैक्यूम क्लीनर: | 3एचपी | ionizer: | हां |
|---|---|---|---|
| पीसीबी मोटाई: | 0.8-3.0 मिमी | रूटिंग बिट: | दीया 0.8-3.0 मिमी |
| सटीक काटना: | ± 0.05 मिमी | उपलब्ध पीसीबी: | टैब पैनल |
| ब्रैंड: | विनस्मार्ट | प्रोडक्ट का नाम: | राउटर पीसीबी काटने की मशीन |
| हाई लाइट: | राउटर पीसीबी काटने की मशीन,3HP Depanelizer पीसीबी काटने की मशीन,पीसीबी Depaneling राउटर मशीन |
||

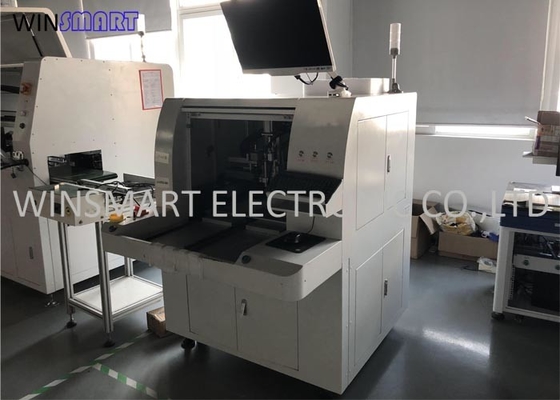

सीसीडी कैमरा राउटर पीसीबी काटने की मशीन सेमी-ऑटो पीसीबी डिपनेलाइज़र
राउटर पीसीबी कटिंग मशीन अवलोकन:
यह राउटर मुख्य रूप से एक उपकरण है जो पूर्व-संपादित पथों के अनुसार बहु-कनेक्शन मोड में पीसीबी बोर्डों को अलग करने के लिए उच्च गति पर चलाने के लिए मिलिंग कटर का उपयोग करता है। मैनुअल ब्रेकिंग, वी-कट या पंचिंग के दोषों को बदलना, उत्पादों की गुणवत्ता में सुधार करना और अस्वीकृति दर को कम करना।मशीन मैन-मशीन इंटरफ़ेस विंडोज 10 ऑपरेटिंग सिस्टम, सरल और मानवीय इंटरफ़ेस डिज़ाइन, स्वचालित कटिंग पथ सुधार प्रणाली, उच्च पिक्सेल सीसीडी प्रोग्राम मेकिंग, ब्लॉक प्रोग्राम और सिंगल-स्टेप प्रोग्राम संपादन और संशोधन को गोद लेती है। पीसीबी के लोडिंग और अनलोडिंग डिवाइस के साथ अंतःक्रियात्मक रूप से काम करने वाले दो प्लेटफॉर्म मशीन के निष्क्रिय समय को प्रभावी ढंग से कम कर सकते हैं, इस प्रकार आदर्श उत्पादन क्षमता प्राप्त कर सकते हैं।
राउटर पीसीबी काटने की मशीन विशेषताएं:
1. मशीन औद्योगिक हाई-पिक्सेल सीसीडी एनलार्जर लेंस और सहायक कार्यक्रम शिक्षण और संपादन कार्यों से सुसज्जित है।सटीकता अधिक है, अधिक सटीक है और छवि स्पष्ट है।
2. स्वचालित मार्क पॉइंट पोजिशनिंग और सुधार प्रणाली में रीयल-टाइम डिस्प्ले और चलती पथ की नकली मार्ग ट्रैकिंग है।डिस्प्ले एक नजर में साफ है।स्वचालित संरेखण और सुधार कार्य में उच्च काटने की सटीकता है।जब तक पीसीबी 3 मिमी की सीमा के भीतर ऑफसेट होता है, तब तक मशीन की दृष्टि स्वचालित मार्ग सुधार कर सकती है, जो बोर्ड लगाते समय ऑपरेटर की सटीकता की आवश्यकता को कम करती है। और कार्य कुशलता में बहुत सुधार होता है।
3. बाएँ और दाएँ वर्कटेबल कॉपी, ब्लॉक कॉपी, एरे, मल्टी-एंगल कनेक्शन बोर्ड कॉपी, सिंगल-स्टेप ट्रैकिंग मॉडिफिकेशन फंक्शन और प्रोग्राम के ब्लॉक एडिटिंग मॉडिफिकेशन फंक्शन प्रोग्राम प्रोडक्शन टाइम को सटीक रूप से सरल बनाते हैं और प्रोग्रामिंग दक्षता में सुधार करते हैं।

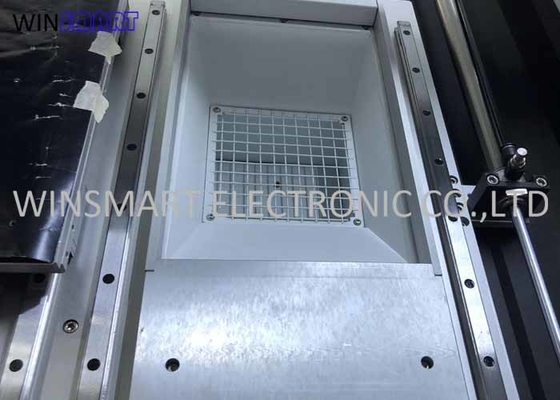

4. वैक्यूम क्लीनर और हाई-पावर इनलेट फैन से बने हाई-वोल्टेज स्टैटिक एलिमिनेशन डिवाइस में बेहतर धूल अवशोषण प्रभाव और कम शोर होता है।
5. टूल लाइफ मॉनिटरिंग के लिए, मिलिंग कटर एक निश्चित दूरी काटने के बाद स्वचालित रूप से ऊपर उठेगा और दूसरी बिना काटे ब्लेड की स्थिति में आ जाएगा।मिलिंग कटर के जीवन को लम्बा करने के लिए ब्लेड की लंबाई के अनुसार ऊपरी और निचली दूरी और समय निर्धारित किया जा सकता है।
6. पारदर्शी सुरक्षा द्वार डिजाइन एक नज़र में प्रसंस्करण प्रक्रिया को स्पष्ट करता है।दरवाजा खोलने के दो तरीके हैं: विभिन्न ग्राहकों के लिए चुनने के लिए आपातकालीन स्टॉप और 50% मंदी। आपातकालीन स्टॉप प्रसंस्करण के दौरान दुर्घटनाओं को रोकने और सुरक्षा निरीक्षण के लिए एक ऑपरेटिंग वातावरण प्रदान करना है। प्रोग्रामिंग करते समय, प्रोग्रामर के लिए निगरानी करना सुविधाजनक होता है प्रक्रिया।
7. पीसीबी पैनल को संसाधित किया जाता है और प्रतीक्षा समय को कम करने और उपज में सुधार के लिए दो-प्लेटफार्म सर्वो मोटर ट्रांसमिशन सिस्टम का उपयोग करके रखा जाता है। साथ ही विभिन्न ग्राहकों की जरूरतों को पूरा करने के लिए आयातित स्पिंडल और घरेलू स्पिंडल प्रदान करें।
राउटर पीसीबी काटना मशीन विशिष्टता:
| कुल मिलाकर | |
| आयाम (डब्ल्यू * डी * एच) | 1250mm*1650mm*1450mm |
| वज़न | 750KG |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ सीरीज |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 650 मिमी * 560 मिमी * 50 मिमी |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | हाथ से किया हुआ |
| पीसीबी आकार (अधिकतम) | 320*320mm |
| पीसीबी मोटी (अधिकतम) | 5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | अनुकूलित बनाने स्थिरता |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150W |
| धुरा | 60000 आरपीएम/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80mm/s |
| ड्राइविंग गति (अधिकतम) | 2500mm/s |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5KW एसी 380V |
| खालीपन | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | पंक्ति में |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन स्थिति |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार मुहरबंद सुरक्षा के साथ |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| अत्यावश्यक स्टॉप बटन |
राउटर पीसीबी काटने की मशीन में शामिल हैं:
वैक्यूम क्लीनर x 1pc
धुरी x 1pc
रूटिंग बिट x 10 पीसी
निर्देश मैनुअल x 1pc
ऑपरेशन वीडियो
