| Brand Name: | Winsmart |
| Model Number: | एसएमटीएल300 |
| MOQ: | एक सेट |
| कीमत: | USD1-150K/set |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

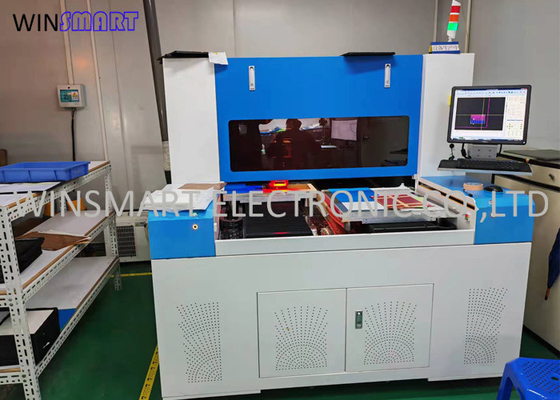

दोहरी तालिका उच्च उत्पादकता पीसीबी लेजर Depaneling पीसीबी Depanelizer मशीन
लेजर Depaneling उद्देश्य:
प्रसंस्करण और अनुप्रयोग वस्तुएं पीसीबी, एफपीसी सॉफ्ट और हार्ड प्लेट और संबंधित सामग्री काटने, कवर खोलने और अन्य संचालन हैं।
लेजर, ऑप्टिकल पथ, गैल्वेनोमीटर सिस्टम, 4-अक्ष गति मंच और छवि सहित उपकरण के सभी घटकों का कुशल एकीकरण
कुशल और सटीक संचालन प्राप्त करने के लिए प्रणाली।
लेजर Depaneling निर्दिष्टीकरण:
| शक्ति | 380 वी एसी, 50 हर्ट्ज, 20 ए |
| संपीड़ित हवा | संपीड़ित हवा |
| मशीन का आयाम | 1450 (एल) x1350 (डब्ल्यू) x1665 (एच) मिमी |
| स्थापना स्थान | 3000x3000x2500 मिमी |
| मशीन वजन | 2000 किग्रा |
| परिवेश का तापमान | 22 ~ 25 ℃ |
| तापमान भिन्नता | ± 1 ℃ / 24 घंटे के भीतर |
| परिवेश आर्द्रता | 40% ~ 70% के भीतर (कोई स्पष्ट संक्षेपण की अनुमति नहीं है) |
| धूल मुक्त ग्रेड | 100000 या बेहतर |
| बिजली की खपत | 6 किलोवाट |
| उपमार्ग की चौड़ाई | ≤ 50 मिमी × 50 मिमी |
| सामग्री काटना | पीसीबी / एफपीसी, एलसीपी / गोंद और अन्य संबंधित सामग्री का पूर्ण कट / आधा कट |
| मोटाई काटना | ≤ 3 मिमी |
| काटने की गति | ≤ 3000 मिमी / एस |
| समग्र मशीनिंग सटीकता | ≤ 30um |
| प्रसंस्करण पैटर्न | सीधी रेखा, स्लैश, वक्र, असामान्यता, आदि |
लेजर Depaneling लेजर स्रोत:
| लेज़र | 355nm प्रकाश तरंग नैनोसेकंड लेजर |
| पुनरावृत्ति आवृत्ति | 50-150khz |
| लेजर पॉवे | यूवी 15W@30KHz |
| पल्स चौड़ाई | <20ns |
| ऊर्जा स्थिरता | <3% आरएमएस 8 घंटे से अधिक |
| बीम गुणवत्ता एम ² | <1.3 |
| तरीका | 2500 मिमी / एस |
लेजर Depaneling विशेषताएं:
प्रसंस्करण गर्मी प्रभाव को प्रभावी ढंग से नियंत्रित करें, और उत्पाद के किनारे के पतन और थर्मल प्रभाव में सुधार करें।उच्च गुणवत्ता वाले लेजर, कोई संपर्क प्रसंस्करण नहीं, काटने के बाद कोई गड़गड़ाहट और गड़गड़ाहट नहीं।परिपक्व प्रक्रिया प्रणाली ग्राफिक्स की सटीक गणना और खंड कर सकती है, और प्रसंस्करण मापदंडों और प्रसंस्करण ग्राफिक्स की प्रक्रिया का एहसास कर सकती है।कोई तनाव नहीं, ±5μm सटीक काटने।आसान संचालन के लिए gerber फ़ाइल आयात करें।एलियन/लाइन कटिंग उपलब्ध है।गैर-संपर्क, चिकनी अत्याधुनिक।
लेजर Depaneling लेजर तस्वीरें:
लेजर डिपेलिंग एप्लीकेशन और कटिंग इफेक्ट:
आवेदन क्षेत्र: पीसीबी / एफपीसी / पीआई / सीपीआई / एमपीआई / पीसीबीए / सीओएफ / कॉप / सीओबी / एफआर 4 / एलसीपी, आदि। कोई धूल नहीं, पीसीबी चालकता के लिए अच्छा है।
|
