उत्पाद विवरण:
|
पीसीबी सामग्री: | FR4, एमसीपीसीबी | चलाया हुआ: | मोटर |
---|---|---|---|
कतरन लंबाई: | 400-1200 एमएम | काटने की गति: | एडजस्टेबल |
वैकल्पिक: | पीसीबी संग्रह के लिए कन्वेयर | नाम: | आर्थिक एल्यूमीनियम पीसीबी विभाजक |
हाई लाइट: | FR4 एल्यूमिनियम पीसीबी सेपरेटर मशीन,1200 मिमी पीसीबी सेपरेटर मशीन,समायोज्य स्वचालित पीसीबी डिपेलिंग कटर |

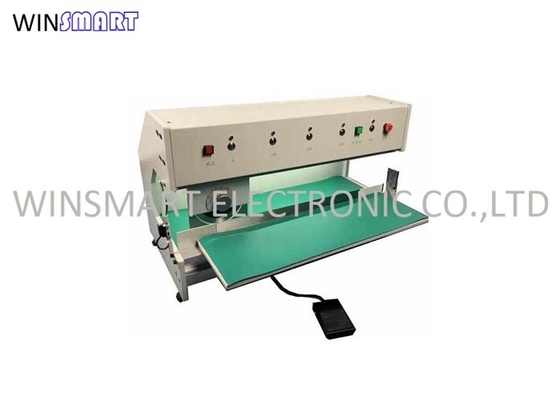

400-1200 मिमी आर्थिक स्वचालित FR4 और एल्यूमीनियम पीसीबी विभाजक मशीन
आर्थिक स्वचालित FR4 और एल्यूमिनियम पीसीबी विभाजक मशीन कार्य:
मुद्रित सर्किट बोर्ड (पीसीबी) निर्माण के उत्पादन और सतह माउंट (एसएमटी) की रैखिक गति में सुधार करने के लिए, मुद्रित सर्किट बोर्ड को आमतौर पर एक बड़े बोर्ड के रूप में डिज़ाइन किया जाता है, जिसे उपयोग करके कई छोटे एकल पीसीबी छोटे बोर्डों में विभाजित किया जाएगा। अंतिम उत्पाद में पीसीबी डिपेलिंग मशीन उपकरण।इस बड़े पीसीबी बोर्ड को पैनल कहा जा सकता है।यह बड़ा पैनल छोटे-छोटे टुकड़ों में बंटा होता है।विभिन्न उत्पाद प्रक्रियाओं में, इसे एसएमटी के बाद, आईसीटी के बाद, छेद के माध्यम से एसएमटी वेल्डिंग के बाद, या अंतिम उत्पाद असेंबली से पहले विभाजित किया जा सकता है।
आर्थिक स्वचालित FR4 और एल्यूमिनियम पीसीबी विभाजक मशीन विशेषताएं:
1. माइक्रो-कंप्यूटर प्रोग्राम, पेटेंट डिजाइन, उच्च सटीकता और अच्छी स्थिरता के साथ नियंत्रित।
2. काटने की गति समायोज्य, दो विकल्प हैं: 500 मिमी / एस और 300 मिमी / एस, अगर ग्राहक अन्य गति सेट करना चाहते हैं, तो हम ग्राहक के लिए अनुकूलित कर सकते हैं।
3. पृथक्करण लंबाई को प्रोग्राम किया जा सकता है: 0-100-200-300-400MM
4. कटिंग मटेरियल पीसीबी को प्री-स्कोर ग्रूव के साथ होना चाहिए,
संचालन करते समय, पीसीबी को अपने पूर्व-स्कोर वाले नाली के साथ रैखिक ब्लेड पर रखा जाता है, जब पैर स्विथ दबाया जाता है, ब्लेड वाहक परिपत्र ब्लेड के साथ पीसीबी में चलता है, इसे अलग-अलग इकाइयों में अलग करता है।
5. ऑपरेटिंग पैनल की ऊंचाई 0-50 मिमी से समायोज्य है।
6. रोटरी चाकू समायोज्य: 0-2 मिमी।विभिन्न बीमारी पीसीबी बोर्ड और प्री-स्कोर वी-कट की विभिन्न गहराई के अनुरूप होने के लिए।
7. ऑपरेटर सुरक्षा के लिए, ब्लेड-हॉल्टिंग लाइट सेंसर और प्लेक्सीग्लस सुरक्षा शील्ड हैं।
8. पीसीबी बोर्ड की मोटाई: 0.2-3.2 मिमी, वी-कट गहराई: 0.2-2 मिमी।पीसीबी की लंबाई: 0-1300 मिमी।
9. ऊपरी गोलाकार ब्लेड और निचला रैखिक बाल्ड सभी निर्यात किए गए स्टील लंबे जीवन ब्लेड, टिकाऊ, जब ब्लेड तेज नहीं होता है, 7-10 बार पीस सकता है, बार-बार उपयोग कर सकता है।
आर्थिक स्वचालित FR4 और एल्यूमिनियम पीसीबी विभाजक मशीन निर्दिष्टीकरण:
नमूना | SMTAD5 |
मशीन का आयाम | एल740*डब्ल्यू550*एच460 |
अधिकतम काटने की लंबाई | 400 मिमी |
पीसीबी सामग्री | FR4, एमसीपीसीबी |
काटने की गति | 300 मिमी / एस या 500 मिमी / एस |
पीसीबी मोटाई | 0.6-2.0 मिमी |
शक्ति | 220/110 वी |
मशीन वजन | 60 किग्रा |
आर्थिक स्वचालित FR4 और एल्यूमिनियम पीसीबी विभाजक मशीन अनुप्रयोग:
