उत्पाद विवरण:
|
सीई अनुमोदन: | हाँ | गारंटी: | 1 वर्ष |
---|---|---|---|
वोल्टेज: | 220 वी / 110 वी | तरीका: | पूर्ण स्वचालित |
मैक्स पैनल: | 300x300mm (बनाया अनुकूलित किया जा सकता है) | नाम: | पूर्ण स्वचालित वी-कट पीसीबी डिपेलाइज़र |
हाई लाइट: | पूर्ण स्वचालित वी कट पीसीबी डिपनेलिज़र,इनलाइन वी कट पीसीबी डिपनेलाइज़र,इनलाइन वी कट डिपेलिंग मशीन |

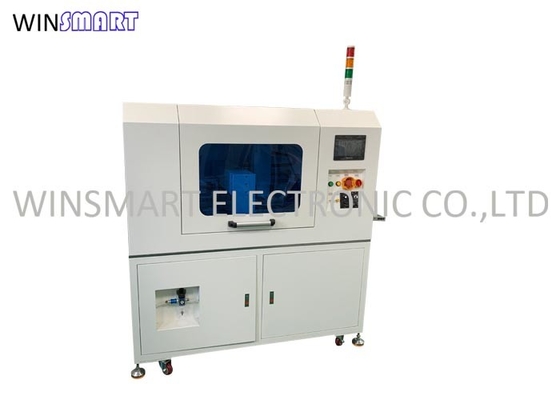

पूर्ण स्वचालित वी-कट पीसीबी डीपेलाइज़र इनलाइन वी-कट डिपेलिंग मशीन
पूर्ण स्वचालित वी-कट पीसीबी डिपेलाइज़र विशेषताएं:
1. एकाधिक कटरों का एक समूह स्वचालित रूप से विभाजित किया जा सकता है, और विभिन्न उत्पादों के अनुसार अलग-अलग कटर बनाए जा सकते हैं।
2. सुरक्षा सुनिश्चित करने के लिए ऐक्रेलिक कवर से लैस।
3. विद्युत नियंत्रण भाग को मैन-मशीन इंटरफ़ेस में चुना जा सकता है, जो खोलने या ढाल के लिए सुविधाजनक है।
4. चाकू के साँचे के नीचे एक धूल इकट्ठा करने वाली ट्रे होती है।
5. सतह पर स्क्वायर वेल्डिंग फ्रेम, शीट मेटल सीलिंग प्लेट, स्टील पेंट बेकिंग को अपनाएं।
6. सभी वी-नाली पैनलों के लिए उपयुक्त।
7. डिपेलिंग सामग्री: FR4, MCPCB
पूर्ण स्वचालित वी-कट पीसीबी डीपनेलाइज़र विशिष्टता:
मशीन का आयाम | नाम | इनलाइन वी-कट पीसीबी सेपरेटर |
आयाम | 1500 * 800 * 1500 मिमी | |
वज़न | 600 किग्रा | |
रंग | सफ़ेद | |
उपयोग आवश्यकताएँ | बिजली की आपूर्ति | एसी 220 वी, 1800 डब्ल्यू |
हवा की आपूर्ति | 0.6 एमपीए | |
पर्यावरण | साफ और सूखा, नमी या उच्च तापमान से बचें | |
घटक और स्कोरिंग लाइन के बीच न्यूनतम दूरी | 1.5 मिमी | |
पीसीबी पैनल रेंज | 12x12 मिमी - 300x300 मिमी | |
खिला दरवाजा समायोजन | फिक्स्ड फ्रंट साइड, एडजुटेबल बैक साइड | |
अधिकतम घटक ऊंचाई | ऊपरी 35 मिमी, नीचे 20 मिमी | |
सॉफ़्टवेयर | पीएलसी | स्थानीय ब्रांड |
पैमाना सेटिंग | टच स्क्रीन पर सेटिंग | |
भंडारण | 50 कार्यक्रमों के लिए उपलब्ध है | |
टच स्क्रीन | ताइवान ब्रांड | |
सेंसर | ओमरोन | |
ब्लेड युक्ति | सामग्री | जापान उच्च स्टील |
देवदूत | 10-30 डिग्री | |
जीवनभर | 3,000,000 बार | |
चाकू मोल्ड परिशुद्धता | 0.1 मिमी | |
चाकू ढालना समय बदलें | 60 मिनट | |
अन्य समारोह | गलत संचालन सुरक्षा | सेंसर, सॉफ्टवेयर |
सुरक्षित सुरक्षा | आपातकालीन रोकें स्विच | |
पावर और गैस कट ऑफ फंक्शन | हाँ | |
सेल्फ चेक फंक्शन | स्टार्ट अप टाइम मॉनिटरिंग, कैपेसिटी मॉनिटरिंग, इक्विपमेंट फॉल्ट इंफॉर्मेशन और ऑटोमैटिक एक्सक्लूजन सिस्टम |
पूर्ण स्वचालित वी-कट पीसीबी डीपनेलाइज़र कार्य करने के चरण:
1. ऊपरी बोर्ड तंत्र PCBA को पूर्व निर्धारित ट्रैक पर भेजता है, परिवहन ट्रैक PCBA को निचले सीधे चाकू के शीर्ष पर भेजता है, निचला सीधा चाकू उगता है, ऊपरी सीधा चाकू चलता है और सभी V स्कोरिंग तक Y दिशा में कटता है Y दिशा में रेखाएँ काटी जाती हैं।
2. वाई दिशा द्वारा काटे गए अलग-अलग बोर्ड ट्रैक के माध्यम से कई कटरों के कई समूहों में प्रवाहित होते हैं, और एक्स दिशा में पीसीबी कट एक समय में समाप्त हो जाता है।
3. सिंगल सेपरेटेड पीसीबी डिस्चार्ज कन्वेयर बेल्ट पर गिरता है और बैक वर्क स्टेशन में बहता है।
4. धूल को सोखने के लिए मशीन के कटर डाई के नीचे एक वैक्यूम क्लीनर होता है।
