उत्पाद विवरण:
|
| मैक्स ब्लेड क्लीयरेंस: | 2 मिमी | पीसीबी मोटाई: | 0.4-5 मिमी |
|---|---|---|---|
| शक्ति: | 18 डब्ल्यू | पीसीबी सामग्री: | FR1, FR4, MCPCB, CEM1, CEM3 |
| वारंटी: | 1 वर्ष | ब्लेड जीवन: | 50,000 से अधिक बार |
| ब्लेड सामग्री: | जापान उच्च गति स्टील | काटने का तरीका: | वी कट |
| विद्युत आपूर्ति: | AC220V / 50 हर्ट्ज | उत्पाद का नाम: | पीसीबी विभाजक मशीन |
| हाई लाइट: | मेटल कोर पीसीबी सेपरेटर,एल्युमिनियम पीसीबी सेपरेटर,कॉपर बोर्ड पीसीबी डिपेलिंग मशीन: |
||

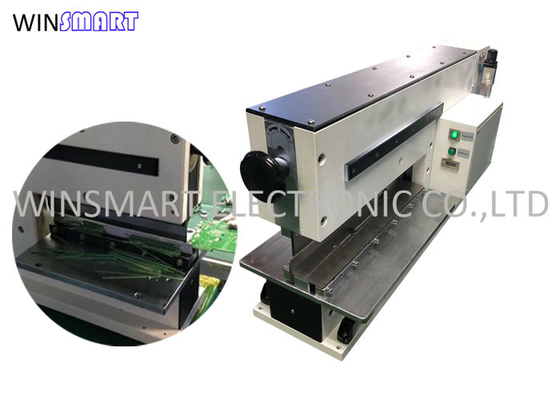

एल्यूमीनियम पीसीबी काटने के लिए धातु कोर पीसीबी विभाजक डिपैनलिंग मशीन
धातु कोर पीसीबी विभाजक विवरणः
मेटल कोर पीसीबी विभाजक डिपैनलिंग मशीन विशेष रूप से मेटल कोर पीसीबी को काटने और अलग करने के लिए डिज़ाइन की गई है, जो कि बेस सामग्री के रूप में धातु (आमतौर पर एल्यूमीनियम) की एक परत के साथ पीसीबी हैं।यह मशीन एल्यूमीनियम पीसीबी को अलग-अलग इकाइयों में सटीक रूप से अलग करने के लिए उन्नत काटने की तकनीक का उपयोग करती है, साफ किनारों सुनिश्चित करने और पीसीबी और उसके घटकों को नुकसान के जोखिम को कम करने
यह पीसीबी विभाजक दो रैखिक ब्लेड का उपयोग कम तनाव के साथ बोर्डों को अलग करने के लिए करता है, एक कैंची की तरह।
और ऑपरेटर बोर्डों को गलत फीड नहीं कर सकता।
यह आधुनिक वी-स्कोर पीसीबी उद्योग में व्यापक रूप से उपयोग किया जाता है, घटक क्षति से बचने के लिए काटने के प्रभाव में सुधार करता है।
धातु कोर पीसीबी विभाजक विशेषताएंः
1. कम काटने तनाव
2कोई शोर नहीं
3बिजली बचाता है
4. कोई बोर नहीं
5. रैखिक ब्लेड अनुकूलित किया जा सकता है बनाया
6. अधिकतम 70 मिमी घटकों को माउंट करने की अनुमति दें
7ऑपरेटर बोर्ड को गलत फीड नहीं देगा, अधिकतम ब्लेड क्लीयरेंस 2 मिमी है।
धातु कोर पीसीबी विभाजक विनिर्देशः
| मॉडल | SMTPD2 |
| मशीन का आयाम | 720x300x440 मिमी |
| अधिकतम काटने की लंबाई | 330 मिमी |
| पीसीबी सामग्री | FR4, MCPCB, CEM, कॉपर बोर्ड |
| वायु दबाव | 0.4-0.7MPa |
| पीसीबी मोटाई | 0.3-3.5 मिमी |
| स्थिति | नया |
| ब्लेड सामग्री | उच्च गति वाले इस्पात |
| अनुकूलित ब्लेड | उपलब्ध |
| ब्लेड को फिर से तेज करना | हाँ |
| शक्ति | 110/220V |
| मशीन का वजन | 130 किलो |
धातु कोर पीसीबी विभाजक लाभः
1.सटीक काटनेः धातु कोर पीसीबी विभाजक Depaneling मशीन धातु कोर पीसीबी के सटीक पृथक्करण सुनिश्चित करने के लिए उच्च परिशुद्धता काटने के उपकरण और तंत्र का उपयोग करता है।इससे साफ और सटीक कटौती होती है, सर्किट की अखंडता बनाए रखने और घटकों को नुकसान के जोखिम को कम करने के लिए।
2पीसीबी पर कम तनावः मशीन काटने की प्रक्रिया के दौरान धातु कोर पीसीबी पर तनाव को कम करने के लिए डिज़ाइन की गई है।यह एल्यूमीनियम पीसीबी के लिए महत्वपूर्ण है क्योंकि वे अपने अद्वितीय निर्माण के कारण विरूपण या क्षति के लिए अधिक प्रवण हैंतनाव को कम करके, मशीन पीसीबी की गुणवत्ता और विश्वसनीयता को बनाए रखने में मदद करती है।
3. बहुमुखी प्रतिभाः यह मशीन विभिन्न प्रकार के धातु कोर पीसीबी को संभालने में सक्षम है, जिसमें एकल-परत, दोहरी-परत और बहु-परत बोर्ड शामिल हैं। यह विभिन्न पीसीबी आकार, मोटाई,और डिजाइन, यह अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
4स्वचालित संचालनः धातु कोर पीसीबी विभाजक डिपैनलिंग मशीन में आमतौर पर स्वचालित संचालन होता है, जिससे निरंतर और कुशल पीसीबी काटने की अनुमति मिलती है।इससे उत्पादकता बढ़ जाती है और श्रम की आवश्यकता कम होती है.
5.सुरक्षा विशेषताएंः मशीन के डिजाइन में सुरक्षा को प्राथमिकता दी गई है, जिसमें ब्लेड गार्ड, सुरक्षा इंटरलॉक और आपातकालीन स्टॉप बटन जैसी विशेषताएं हैं।ये ऑपरेटरों की सुरक्षा सुनिश्चित करते हैं और डिमेंलिंग प्रक्रिया के दौरान दुर्घटना या चोट के जोखिम को कम करते हैं.
धातु कोर पीसीबी विभाजक अनुप्रयोगः
1एलईडी लाइटिंगः धातु कोर पीसीबी का उपयोग एलईडी लाइटिंग अनुप्रयोगों में आमतौर पर किया जाता है, जैसे एलईडी स्ट्रिप्स, ऑटोमोटिव लाइटिंग और उच्च शक्ति वाले एलईडी मॉड्यूल।मशीन इन प्रकाश व्यवस्था में इस्तेमाल किया धातु कोर पीसीबी के सटीक काटने और अलग सुनिश्चित करता है.
2पावर इलेक्ट्रॉनिक्सः धातु कोर पीसीबी अपनी उत्कृष्ट थर्मल चालकता और गर्मी अपव्यय गुणों के कारण पावर इलेक्ट्रॉनिक्स अनुप्रयोगों के लिए उपयुक्त हैं।इस मशीन का उपयोग विद्युत आपूर्ति के उत्पादन में किया जाता है, मोटर ड्राइव, इन्वर्टर और अन्य पावर इलेक्ट्रॉनिक उपकरण।
3ऑटोमोटिव इलेक्ट्रॉनिक्सः ऑटोमोटिव उद्योग वाहन प्रकाश व्यवस्था, इंजन नियंत्रण इकाइयों और सूचना मनोरंजन प्रणालियों जैसे अनुप्रयोगों के लिए धातु कोर पीसीबी पर निर्भर करता है।ऑटोमोबाइल इलेक्ट्रॉनिक्स में उपयोग किए जाने वाले धातु कोर पीसीबी के कुशल और सटीक पृथक्करण में मशीन सहायता.
4औद्योगिक इलेक्ट्रॉनिक्सः धातु कोर पीसीबी को बिजली मॉड्यूल, नियंत्रण प्रणाली और संचार उपकरणों सहित औद्योगिक इलेक्ट्रॉनिक उपकरणों में आवेदन मिलता है।यह मशीन विश्वसनीय औद्योगिक इलेक्ट्रॉनिक्स के निर्माण के लिए सटीक डिमेंलिंग सुनिश्चित करती है.
5नवीकरणीय ऊर्जा प्रणालियाँ: धातु कोर पीसीबी का उपयोग नवीकरणीय ऊर्जा प्रणालियों जैसे सौर इन्वर्टर और पवन ऊर्जा कनवर्टर में किया जाता है।मशीन इन ऊर्जा कुशल प्रौद्योगिकियों के लिए धातु कोर पीसीबी के उत्पादन में सहायता करता है.
मेटल कोर पीसीबी सेपरेटर डिपैनलिंग मशीन सटीक काटने, पीसीबी पर कम तनाव, बहुमुखी प्रतिभा, स्वचालित संचालन, अनुकूलन योग्य काटने के मापदंडों और सुरक्षा सुविधाओं की पेशकश करती है।यह एलईडी प्रकाश व्यवस्था में अनुप्रयोग पाता है, पावर इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, औद्योगिक इलेक्ट्रॉनिक्स और नवीकरणीय ऊर्जा प्रणालियों की विनिर्माण प्रक्रियाएं।
