उत्पाद विवरण:
|
| पीसीबी सामग्री: | एफआर 4, एमसीपीसीबी, एफपीसी | शोर: | कम 50DB |
|---|---|---|---|
| बिक्री के बाद सेवा प्रदान की गई: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर | उत्पादन: | आवेदन के अनुसार |
| प्रमाणपत्र: | हां | नाम: | वायवीय पंचिंग मशीन |
| हाई लाइट: | एयर सिलेंडर वायवीय पंचिंग मशीन,FR4 पीसीबी वायवीय पंचिंग मशीन,10S साइकिल समय चक्र पंचिंग समय |
||

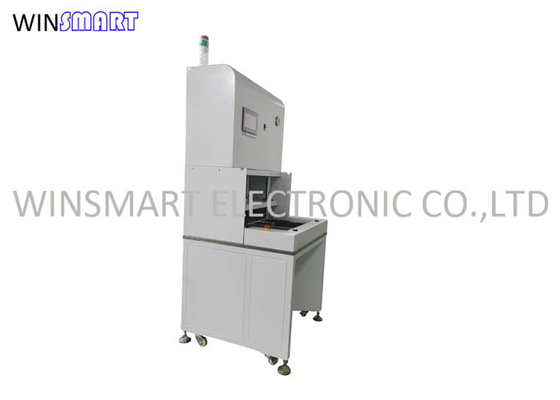

एयर सिलेंडर वायवीय पंचिंग मशीन 10 सेकंड साइकिल पंचिंग समय
वायवीय पंचिंग मशीन अवलोकन:
यह मशीन सेमी-ऑटोमैटिक पीसीबी सेपरेटर है।हमारा कारखाना इसी राष्ट्रीय उत्पादन मानकों का अनुपालन करता है।वारंटी अवधि खरीद की तारीख से 1 वर्ष है (असामान्य उपयोग के कारण उपकरण क्षति वारंटी में शामिल नहीं है)
पंच प्रेस मशीन विशेषताएं:
1. विशेष रूप से एफपीसी, हार्ड पीसीबी, सीईएम, एमसीपीसीबी बोर्डों के लिए डिज़ाइन किया गया, टिन की दरार, फटा, कर्लिंग, गड़गड़ाहट और अन्य घटनाओं से बचें
2. विभिन्न उत्पादों और मोल्ड के अनुसार मनमाने ढंग से विनियमन पंचिंग गति, छिद्रण और मुद्रांकन समय दबाव।
3. सुरक्षित संचालन सुनिश्चित करने के लिए मोल्ड-विशिष्ट पासवर्ड के लिए मोल्ड, और टच स्क्रीन को एक बटन के साथ बदलना आसान है।
4. पीसीबी को आसानी से रखने और चुनने के लिए निचले मोल्ड का अनुदैर्ध्य आंदोलन और व्यक्तिगत सुरक्षा सुनिश्चित करना।
5. मानव सुरक्षा खतरों को खत्म करने, नियंत्रित करने के लिए दोनों हाथों के पुश बटन सिंक्रोनाइज़ेशन (1 सेकंड के भीतर) का उपयोग करना।
6. स्वच्छ हवा का उपयोग, कोई तेल नहीं, कम बिजली, आसान ऊर्जा बचत, रखरखाव, तेज और स्थिर उत्पादन।
7. चयन करने योग्य मैनुअल या स्वचालित ऑपरेशन मोड, गणना के साथ कंप्यूटर प्रोग्राम, दिन की उपज और कुल रिकॉर्ड एक साथ, आंकड़ों की सुविधा, सटीक गणना और उच्च दक्षता।
8. वायवीय तकनीक का उपयोग करें, एक कंप्रेसर एक से अधिक पंच के लिए काम कर सकता है, सामान्य उपयोग और रखरखाव की लागत अन्य प्रकार के पंचों की तुलना में कम थी।
पंच प्रेस मशीन विशिष्टता:
| कार्य क्षेत्र | 460 * 320 मिमी |
| कार्य का दबाव | 0.45-0.7 एमपीए |
| सटीक काटना | ± 0.05 मिमी |
| समय चक्र | 7-15 सेकंड |
| उत्पादन | 8टी |
| पीसीबी / एफपीसी मोटाई | 0.08-3.5 मिमी |
| पीसीबी / एफपीसी सामग्री | एफपीसी, एफआर1, एफआर4, सीईएम-1, सीईएम-3, एमसीपीसीबी |
| काटना मोड | छिद्रण |
| पंच स्थिरता | टूलींग मरो (मोल्ड) |
| कार्यशील संपत्ति |
एलसीडी डिस्प्ले, स्वचालित रूप से की संख्या रिकॉर्ड करता है प्रसंस्कृत उत्पाद, स्वचालित छिद्रण |
| ट्रांसमिशन पोर्ट | अंतर्राष्ट्रीय मानक |
| ऑपरेशन भाषा | अंग्रेज़ी |
| आघात | 50 मिमी |
| मोल्ड ऊंचाई | 170 मिमी |
| शक्ति | 380/220V |
| फ्यूज | 3 ए |
| मशीन आयाम | 820x740x1750 मिमी |
| मशीन वजन | 680kgs |
पंच प्रेस मशीन पंचिंग मोल्ड स्थापना चरण:
1. सुरक्षा द्वार हटा दें
2. दो पिन होल को निचले सांचे की निचली प्लेट पर दो हुकों पर रखें।
3. ऊपरी मोल्ड को दराज में खिलाएं (नीचे चित्र देखें), और मोल्ड किनारे और ऊपरी प्लेट ओवरलैप हो गए हैं।
4. मशीन मैनुअल मोड में चली जाती है।मशीन में निचले मोल्ड को फीड करने के लिए "आगे और पीछे" बटन दबाएं।
5. वायु स्रोत को डिस्कनेक्ट करें, ऊपरी और निचले सिलेंडर धीरे-धीरे गिरेंगे, और ऊपरी मोल्ड की गाइड पोस्ट निचले मोल्ड में फैल जाएगी, और दोनों धीरे-धीरे एक साथ बंद हो जाएंगे।
6. ऊपरी और निचले मोल्ड बंद होने के बाद, अंगूठे के शिकंजे को मैन्युअल रूप से कस लें जैसा कि चित्र में दिखाया गया है।सुनिश्चित करें कि ऊपरी मोल्ड हिल नहीं सकता है।कसने के बाद, वायु स्रोत जुड़ा हुआ है, सिलेंडर उगता है, ऊपरी मोल्ड अलग हो जाता है, और ऊपरी मोल्ड और निचले मोल्ड को बंद किया जा सकता है या नहीं, यह जांचने के लिए वायु स्रोत को फिर से काट दिया जाता है।अगले चरण पर आगे बढ़ने से पहले यह सुनिश्चित करने के लिए कि ऊपरी और निचले मर आसानी से बंद हो गए हैं, ऑपरेशन को एक या दो बार दोहराएं।

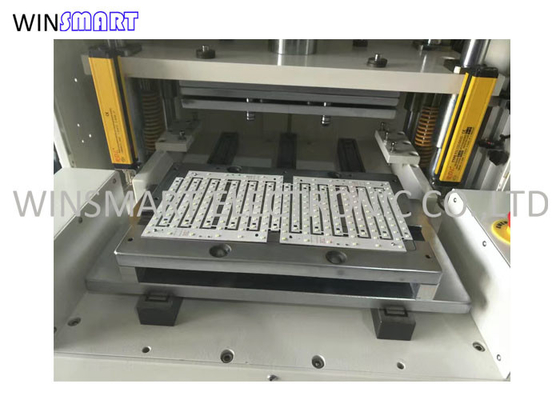

पंच प्रेस मशीन विवरण:
पंच प्रेस मशीन रखरखाव:
1. अपशिष्ट बोर्डों को समय पर हटा दें।
2. हर दो महीने में दो गाइड रॉड में ग्रीस लगाएं और चिकनाई वाला तेल लगाएं
कनेक्टिंग रॉड शाफ्ट।
3. दबाव कम करने वाले वाल्व से नियमित रूप से पानी निकालें।
4. यदि जैविक भाग क्षतिग्रस्त हो जाते हैं, तो उन्हें तुरंत ठीक किया जाना चाहिए।
