| Brand Name: | Winsamrt |
| Model Number: | एसएमटीपी300 |
| MOQ: | 1 सेट |
| कीमत: | USD1-10000/set |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | एल/सी, टी/टी, वेस्टर्न यूनियन |

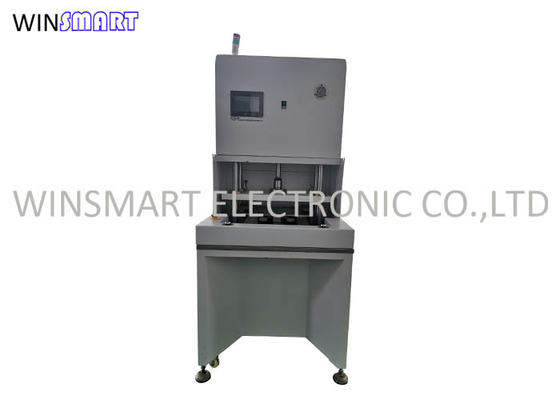

उच्च दक्षता 15 टन पीसीबी पंच प्रेस मशीन पंचिंग मशीन मरो
पंच प्रेस मशीन विशेषताएं:
1. मैनुअल के कारण होने वाली सूक्ष्म दरारों से बचने के लिए, छिद्रण के माध्यम से पीसीबी / एफपीसी को हटाना।
2. डाई टूलींग परिवर्तनशील है
3. पंचिंग का आसान सेट मर जाता है
4. पीसीबी को लोड और अनलोड करना सुविधाजनक है
5. आसान संचालन, सुरक्षित सुरक्षा प्रणाली है
6. वायु सिलेंडर संचालित, पर्यावरण संरक्षण
7. उच्च दक्षता, चक्र काटने का समय 15 सेकंड के भीतर नियंत्रित करता है, उच्च मात्रा पीसीबी के लिए उपयुक्त है
पंच प्रेस मशीन विशिष्टता:
| कार्य क्षेत्र | 460 * 320 मिमी |
| कार्य का दबाव | 0.45-0.7 एमपीए |
| सटीक काटना | ± 0.05 मिमी |
| समय चक्र | 7-15 सेकंड |
| उत्पादन | 8टी |
| पीसीबी / एफपीसी मोटाई | 0.08-3.5 मिमी |
| पीसीबी / एफपीसी सामग्री | एफपीसी, एफआर1, एफआर4, सीईएम-1, सीईएम-3, एमसीपीसीबी |
| काटना मोड | छिद्रण |
| पंच स्थिरता | टूलींग मरो (मोल्ड) |
| कार्यशील संपत्ति |
एलसीडी डिस्प्ले, स्वचालित रूप से की संख्या रिकॉर्ड करता है प्रसंस्कृत उत्पाद, स्वचालित छिद्रण |
| ट्रांसमिशन पोर्ट | अंतर्राष्ट्रीय मानक |
| ऑपरेशन भाषा | अंग्रेज़ी |
| आघात | 50 मिमी |
| मोल्ड ऊंचाई | 170 मिमी |
| शक्ति | 380/220V |
| फ्यूज | 3 ए |
| मशीन आयाम | 820x740x1750 मिमी |
| मशीन वजन | 680kgs |
पंच प्रेस मशीन अनुप्रयोग:
पंच प्रेस मशीन डाई टूलींग स्थापना चरण:
1. सुरक्षा द्वार हटा दें
2. दो पिन होल को निचले सांचे की निचली प्लेट पर दो हुकों पर रखें।
3. ऊपरी मोल्ड को दराज में खिलाएं (नीचे चित्र देखें), और मोल्ड किनारे और ऊपरी प्लेट ओवरलैप हो गए हैं।
4. मशीन मैनुअल मोड में चली जाती है।मशीन में निचले मोल्ड को फीड करने के लिए "आगे और पीछे" बटन दबाएं।
5. वायु स्रोत को डिस्कनेक्ट करें, ऊपरी और निचले सिलेंडर धीरे-धीरे गिरेंगे, और ऊपरी मोल्ड की गाइड पोस्ट निचले मोल्ड में फैल जाएगी, और दोनों धीरे-धीरे एक साथ बंद हो जाएंगे।
6. ऊपरी और निचले मोल्ड बंद होने के बाद, अंगूठे के शिकंजे को मैन्युअल रूप से कस लें जैसा कि चित्र में दिखाया गया है।सुनिश्चित करें कि ऊपरी मोल्ड हिल नहीं सकता है।कसने के बाद, वायु स्रोत जुड़ा हुआ है, सिलेंडर उगता है, ऊपरी मोल्ड अलग हो जाता है, और ऊपरी मोल्ड और निचले मोल्ड को बंद किया जा सकता है या नहीं, यह जांचने के लिए वायु स्रोत को फिर से काट दिया जाता है।अगले चरण पर आगे बढ़ने से पहले यह सुनिश्चित करने के लिए कि ऊपरी और निचले मर आसानी से बंद हो गए हैं, ऑपरेशन को एक या दो बार दोहराएं।
|
|
