| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | SMTL460 |
| मूक: | 1 सेट |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

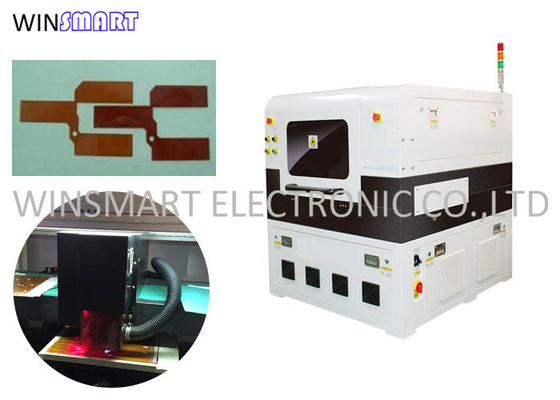

एफपीसी लेजर काटने की मशीन श्रीमती मशीन निर्माता एफपीसी मशीन
मशीन परिचय:
इलेक्ट्रॉनिक उत्पादों के उन्नयन के साथ, मुख्य दिशा बुद्धिमान इलेक्ट्रॉनिक्स की ओर विकसित करना है, और एफपीसी लचीले मुद्रित सर्किट बोर्ड की मांग भी बहुत बढ़ जाएगी, क्योंकि एफपीसी लचीला मुद्रित सर्किट बोर्ड लचीला इन्सुलेट सब्सट्रेट से बना एक मुद्रित सर्किट है, जिसमें कई हैं फायदे जो हार्ड प्रिंटेड सर्किट बोर्ड में नहीं होते हैं
1. यह स्वतंत्र रूप से मुड़ा हुआ, घाव और मुड़ा हुआ हो सकता है, स्थानिक लेआउट आवश्यकताओं के अनुसार मनमाने ढंग से व्यवस्थित किया जा सकता है, और तीन-आयामी अंतरिक्ष में स्वतंत्र रूप से स्थानांतरित और विस्तार कर सकता है, ताकि घटक विधानसभा और तार कनेक्शन के एकीकरण को प्राप्त किया जा सके।
2. एफपीसी इलेक्ट्रॉनिक उत्पादों की मात्रा और वजन को बहुत कम कर सकता है, जो उच्च घनत्व, लघुकरण और उच्च विश्वसनीयता की दिशा में इलेक्ट्रॉनिक उत्पादों के विकास के लिए उपयुक्त है।इसलिए, एयरोस्पेस, सैन्य, मोबाइल संचार, लैपटॉप, कंप्यूटर बाह्य उपकरणों, पीडीए, डिजिटल कैमरा और अन्य क्षेत्रों या उत्पादों में एफपीसी का व्यापक रूप से उपयोग किया गया है।
3. एफपीसी में अच्छी गर्मी अपव्यय और वेल्डेबिलिटी, आसान असेंबली और कम व्यापक लागत के फायदे भी हैं।नरम और कठोर संयोजन का डिज़ाइन कुछ हद तक घटक असर क्षमता में लचीले सब्सट्रेट की मामूली कमी को भी पूरा करता है।
इलेक्ट्रॉनिक उत्पादों में FPC सॉफ्ट बोर्ड एप्लिकेशन की वर्तमान गर्म प्रवृत्ति को देखते हुए, Fusen Flex PCB डिपेनलिंग मशीन और FPC लेजर कटिंग मशीनों ने भी अच्छा बिक्री प्रदर्शन हासिल किया है, जिसका मुख्य कारण बाजार की मजबूत मांग और गुणवत्ता और प्रदर्शन है।
मशीन सिद्धांत:
लेजर पीसीबी काटने की मशीन का सिद्धांत उच्च-ऊर्जा बीम के साथ पीसीबी सर्किट बोर्ड की सतह को विकिरणित करना है, और बीम ऊर्जा घनत्व, आवृत्ति, गति और प्रसंस्करण समय जैसे मापदंडों को नियंत्रित करके पीसीबी सामग्री के वाष्पीकरण काटने का एहसास करना है।
मशीन लाभ:
अधिक त्वरित और आसान, प्रसव के समय को छोटा करें।उच्च गुणवत्ता, कोई विरूपण, सतह साफ और एकरूपता।चिकना काटने का किनारा, कोई काटने का तनाव नहीं, कोई गड़गड़ाहट नहींएस।
मशीनविशिष्टता:
| लेज़र | क्यू-स्विच्ड डायोड-पंप सभी सॉलिड-स्टेट यूवी लेजर |
| लेजर तरंग दैर्ध्य | 355एनएम |
| लेजर स्रोत | ऑप्टोवेव यूवी 15W@30KHz |
| रैखिक मोटर के कार्यबल की स्थिति निर्धारण परिशुद्धता | ± 2μm |
| रैखिक मोटर के कार्यबल की पुनरावृत्ति परिशुद्धता | ± 1μm |
| प्रभावी कार्य क्षेत्र | 460mmx460mm (अनुकूलन योग्य) |
| स्कैनिंग गति | 2500 मिमी / एस (अधिकतम) |
| कार्य क्षेत्र | 40 मिमीх40 मिमी |
|
| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | SMTL460 |
| मूक: | 1 सेट |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
एफपीसी लेजर काटने की मशीन श्रीमती मशीन निर्माता एफपीसी मशीन
मशीन परिचय:
इलेक्ट्रॉनिक उत्पादों के उन्नयन के साथ, मुख्य दिशा बुद्धिमान इलेक्ट्रॉनिक्स की ओर विकसित करना है, और एफपीसी लचीले मुद्रित सर्किट बोर्ड की मांग भी बहुत बढ़ जाएगी, क्योंकि एफपीसी लचीला मुद्रित सर्किट बोर्ड लचीला इन्सुलेट सब्सट्रेट से बना एक मुद्रित सर्किट है, जिसमें कई हैं फायदे जो हार्ड प्रिंटेड सर्किट बोर्ड में नहीं होते हैं
1. यह स्वतंत्र रूप से मुड़ा हुआ, घाव और मुड़ा हुआ हो सकता है, स्थानिक लेआउट आवश्यकताओं के अनुसार मनमाने ढंग से व्यवस्थित किया जा सकता है, और तीन-आयामी अंतरिक्ष में स्वतंत्र रूप से स्थानांतरित और विस्तार कर सकता है, ताकि घटक विधानसभा और तार कनेक्शन के एकीकरण को प्राप्त किया जा सके।
2. एफपीसी इलेक्ट्रॉनिक उत्पादों की मात्रा और वजन को बहुत कम कर सकता है, जो उच्च घनत्व, लघुकरण और उच्च विश्वसनीयता की दिशा में इलेक्ट्रॉनिक उत्पादों के विकास के लिए उपयुक्त है।इसलिए, एयरोस्पेस, सैन्य, मोबाइल संचार, लैपटॉप, कंप्यूटर बाह्य उपकरणों, पीडीए, डिजिटल कैमरा और अन्य क्षेत्रों या उत्पादों में एफपीसी का व्यापक रूप से उपयोग किया गया है।
3. एफपीसी में अच्छी गर्मी अपव्यय और वेल्डेबिलिटी, आसान असेंबली और कम व्यापक लागत के फायदे भी हैं।नरम और कठोर संयोजन का डिज़ाइन कुछ हद तक घटक असर क्षमता में लचीले सब्सट्रेट की मामूली कमी को भी पूरा करता है।
इलेक्ट्रॉनिक उत्पादों में FPC सॉफ्ट बोर्ड एप्लिकेशन की वर्तमान गर्म प्रवृत्ति को देखते हुए, Fusen Flex PCB डिपेनलिंग मशीन और FPC लेजर कटिंग मशीनों ने भी अच्छा बिक्री प्रदर्शन हासिल किया है, जिसका मुख्य कारण बाजार की मजबूत मांग और गुणवत्ता और प्रदर्शन है।
मशीन सिद्धांत:
लेजर पीसीबी काटने की मशीन का सिद्धांत उच्च-ऊर्जा बीम के साथ पीसीबी सर्किट बोर्ड की सतह को विकिरणित करना है, और बीम ऊर्जा घनत्व, आवृत्ति, गति और प्रसंस्करण समय जैसे मापदंडों को नियंत्रित करके पीसीबी सामग्री के वाष्पीकरण काटने का एहसास करना है।
मशीन लाभ:
अधिक त्वरित और आसान, प्रसव के समय को छोटा करें।उच्च गुणवत्ता, कोई विरूपण, सतह साफ और एकरूपता।चिकना काटने का किनारा, कोई काटने का तनाव नहीं, कोई गड़गड़ाहट नहींएस।
मशीनविशिष्टता:
| लेज़र | क्यू-स्विच्ड डायोड-पंप सभी सॉलिड-स्टेट यूवी लेजर |
| लेजर तरंग दैर्ध्य | 355एनएम |
| लेजर स्रोत | ऑप्टोवेव यूवी 15W@30KHz |
| रैखिक मोटर के कार्यबल की स्थिति निर्धारण परिशुद्धता | ± 2μm |
| रैखिक मोटर के कार्यबल की पुनरावृत्ति परिशुद्धता | ± 1μm |
| प्रभावी कार्य क्षेत्र | 460mmx460mm (अनुकूलन योग्य) |
| स्कैनिंग गति | 2500 मिमी / एस (अधिकतम) |
| कार्य क्षेत्र | 40 मिमीх40 मिमी |
