उत्पाद विवरण:
|
पीसीबी: | FR4, एमसीपीसीबी | अधिकतम घटक: | 10 मिमी ऊँचाई |
---|---|---|---|
वोल्टेज: | 220V/110V | ब्लेड मात्रा: | 6PCS |
मंच: | 2.4M (अनुकूलित किया जा सकता है) | नाम: | मल्टी कटर मशीन |
हाई लाइट: | पीसीबी Depanel मल्टी कटर मशीन,1200mm एलईडी स्ट्रिप्स मल्टी कटर मशीन,FR4 V कट पीसीबी Depaneling मशीन |

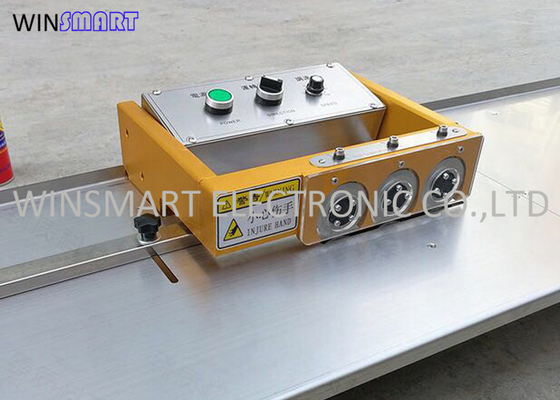

1200 मिमी एलईडी स्ट्रिप्स के लिए मल्टी कटर मशीन पीसीबी डिपेनलर 2000 पीसी / घंटा
मल्टी कटर मशीन कार्य सिद्धांत:
यह एक ऊपरी और एक निचले ब्लेड से बना एक समूह है, और यह एक काटने की इकाई भी है।ए, बी, सी, तीन समूह हैं।पूरी काटने की प्रक्रिया को ग्रुप ए ब्लेड से तीन चरणों में बांटा गया है, जो 40% बोर्ड को काटता है, फिर ग्रुप बी ब्लेड चाकू को ग्रूव कटिंग के माध्यम से ग्रुप ए द्वारा एक और 40% पूरा करने के लिए। अंतिम 20% ग्रुप सी ब्लेड और फिनिशिंग द्वारा काटा जाता है। .
मल्टी कटर मशीन विशेषताएं:
1. टिन दरार घटना से बचने के लिए आंतरिक काटने के तनाव को कम करें।
2. निचले ब्लेड में सुधार कूद वी-कट के साथ बोर्डों को काटने का समाधान कर सकता है
3. ऑपरेटर फुलप्रूफ!सुरक्षित रूप से संचालित
4. पैनल पूरी तरह कार्यात्मक, लचीला
5. वैकल्पिक कन्वेयर बेल्ट से लैस
6. 1.0 मिमी से कम वी-कट मोटाई वाले बोर्डों को काटकर हल कर सकते हैं
7. वी-ग्रूव गाइड उपकरण तीन ऊपरी ब्लेड को लंबवत रूप से समायोजित कर सकते हैं और उपयुक्त विभिन्न मोटाई बोर्डों के लिए आसान हो सकते हैं
8. ऊपरी ब्लेड की दूरी को लंबवत रूप से समायोजित किया जा सकता है
9. फिर से पीसने के बाद सर्कुलर ब्लेड का पुन: उपयोग किया जा सकता है
मल्टी कटर मशीन विशिष्टता:
आदर्श | एसएमटीडी3 |
मशीन आयाम | 400x400x330 मिमी |
प्लेटफार्म आयाम | 2400x300x200 मिमी |
अधिकतम काटने की लंबाई | कोई सीमा नहीं |
पीसीबी सामग्री | FR4, MCPCB, कॉपर बोर्ड |
काटने की गति | 0-500mm/s |
पीसीबी मोटाई | 0.6-3 मिमी |
शक्ति | 220/110V |
मशीन वजन | 44kgs |
लकड़ी के मामले का आयाम | 116x67x58cm |
कुल वजन | 76kgs |
मल्टी कटर मशीन पैरामीटर्स
ए:> 0.25 मिमी बी: 1.0 मिमी (अधिकतम) मानक कटर: C2: ≧2mm C1: 2mm : 200 कटर ग्राहक बनाया जा सकता है
|
|
अधिकतम काटने की लंबाई (मिमी) | असीमित |
गति (मिमी / सेकंड) | समायोज्य |
बिजली की आपूर्ति (वीएसी) | 220/110 |
वजन (किग्रा) | 48 |
घटक ऊंचाई (मिमी) | 8 |
शक्ति | एसी 220V / 50HZ |
मोटाई काटना | 0.5-3.0 मिमी |
