उत्पाद विवरण:
|
मशीन समारोह: | पीसीबी Depaneling | पीसीबी मोटाई: | 0.4-3.5 मिमी |
---|---|---|---|
धुरा: | साइकोटेक | प्रेसिजन काटना: | ± 0.05 मिमी |
मैक्स पैनल: | 460x410 मिमी | नाम: | पीसीबी मिलिंग कटर मशीन |
हाई लाइट: | स्टैंड अलोन पीसीबी मिलिंग कटर मशीन,सेल्फ कूलिंग पीसीबी मिलिंग कटर मशीन,5 मिमी पीसीबी डिपेलिंग राउटर मशीन |

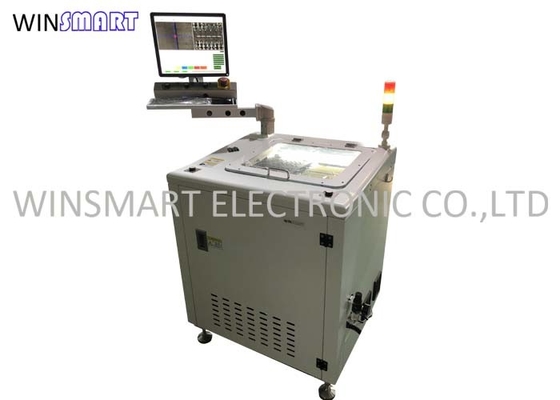

लागत प्रभावी स्टैंड अलोन पीसीबी मिलिंग कटर टाइप पीसीबी सेपरेटर राउटर मशीन
पीसीबी मिलिंग कटर मशीन समारोह:
पीसीबी मिलिंग कटर मशीन एक प्रकार का उपकरण है जो मुख्य रूप से प्री एडिटिंग पथ के अनुसार मल्टी कनेक्टेड पीसीबी को अलग करने के लिए उच्च गति से चलने वाले मिलिंग कटर का उपयोग करता है।यह सी-कट या पुश के मैनुअल ब्रेकिंग या कटिंग दोषों को बदल सकता है, उत्पाद की गुणवत्ता में सुधार कर सकता है और स्क्रैप दर को कम कर सकता है।यह मशीन मैन-मशीन इंटरफेस के साथ नवीनतम ऑपरेटिंग सिस्टम को अपनाती है।कटिंग पथ को उच्च पिक्सेल सीसीडी शिक्षण और संपादन द्वारा संशोधित किया जा सकता है, और इसे चरण दर चरण संशोधित भी किया जा सकता है।पीसीबी के लोडिंग और अनलोडिंग डिवाइस के रूप में घूर्णन प्लेटफॉर्म का उपयोग करके, मशीन के निष्क्रिय समय को प्रभावी ढंग से कम किया जा सकता है, और आदर्श उत्पादन क्षमता प्राप्त की जा सकती है।
पीसीबी मिलिंग कटर मशीन लाभ:
1. वैकल्पिक एकल/दोहरी मंच
2. पीसी और सीसीडी विजन सिस्टम
3. मुआवजे और धूल संग्रह के साथ प्रोग्रामिंग
4. अधिकतम 460 मिमी बोर्डों के लिए उपलब्ध
5. विभिन्न प्रकार के उत्पादों के लिए लचीला
6. एलडी/यूएलडी के लिए ओपन टाइप प्लेटफॉर्म और रोबोट के साथ ऑटो अपग्रेड
7. कम तनाव के साथ पीसीबी पैनल सिंगुलेशन को रूट करने के लिए प्रयुक्त
8. टॉप कटिंग और बॉटम वैक्यूम क्लीनर
पीसीबी मिलिंग कटर मशीन विशेषताएं:
1. उच्च पिक्सेल रंग सीसीडी आवर्धक लेंस, सहायक कार्यक्रम शिक्षण और संपादन सिमुलेशन फ़ंक्शन, अधिक सटीक सटीक और स्पष्ट छवि से लैस।
2. उपकरण जीवन की निगरानी: एक निश्चित दूरी काटने के बाद, मिलिंग कटर स्वचालित रूप से काटने वाले किनारे की स्थिति में बढ़ जाएगा / गिर जाएगा जिसे काटा नहीं गया है।ऊपर और नीचे की दूरी और समय को काटने के किनारे की लंबाई के अनुसार स्वतंत्र रूप से सेट किया जा सकता है, ताकि मिलिंग कटर के जीवन को बढ़ाया जा सके।
3. पारदर्शी सुरक्षा द्वार डिजाइन एक नज़र में प्रसंस्करण प्रक्रिया को स्पष्ट करता है।प्रसंस्करण के दौरान दुर्घटनाओं को रोकने के लिए दरवाजा खुलता है और बंद हो जाता है, उपयोगकर्ताओं के लिए एक सुरक्षित संचालन वातावरण प्रदान करता है
4. स्वचालित मार्क पोजिशनिंग और करेक्शन सिस्टम, मूविंग पाथ डिस्प्ले और ट्रैकिंग, ऑटोमैटिक फोकस करेक्शन फंक्शन, उच्च कटिंग सटीकता।
5. एक ही स्थिरता पर तीन समान या अलग-अलग कार्यक्रमों का उपयोग निशान द्वारा पता लगाने के लिए किया जा सकता है, ताकि काटने की सटीकता सुनिश्चित हो सके
6. शक्तिशाली धूल कलेक्टर धूल काटने की समस्या को साफ और हल कर सकता है।आयातित पंखा धूल संग्रह को अधिक स्वच्छ और कम शोर बनाता है।
7. प्रसंस्करण का आदान-प्रदान करने और पीसीबी सब्सट्रेट रखने के लिए बाएं और दाएं वर्कटेबल का उपयोग करें, प्रतीक्षा समय कम करें और उत्पादन क्षमता बढ़ाएं।
8. सामान्य तौर पर, काटने की मशीन विद्युत होती है, और कार्यबल वायवीय होता है।यदि यह लंबे समय तक काम करता है, तो अपर्याप्त वायु दाब के कारण PCBA क्षतिग्रस्त हो सकता है।मशीन पूरी तरह से चालू है, ताकि इसकी सटीकता और स्थिरता सुनिश्चित हो सके।
पीसीबी मिलिंग कटर मशीन विशिष्टता:
मॉडल संख्या | एसएमटीआर17 |
मशीन का आकार | 850 (एल) x 750 (डब्ल्यू) x 1455 (एच) मिमी |
वोल्टेज | 380V/50Hz, 2.5KW |
अधिकतम पीसीबी आकार | 410x460 मिमी (एकल तालिका), 260x310 मिमी (दोहरी तालिका) |
पीसीबी मोटाई | 0.4-5 मिमी |
खिला मोड | हाथ से किया हुआ |
पीसीबी पोजिशनिंग | अनुकूलित स्थिरता |
प्रोग्रामिंग | विजन टीचिंग, इनलाइन प्रोग्रामिंग |
तकला काटना | साइकोटेक 60000 आरपीएम / मिनट (मानक) |
शीतलक प्रकार | सेल्फ कूलिंग |
धूल संग्रह मोड | निचला संग्रह |
काटने की गति | 1-100mm/s |
सटीकता दोहराएं | ±0.01 मिमी |
रूटिंग बिट | 0.8-3.0 व्यास, दायां घुमाव |
सटीकता दोहराएं | ±0.02मिमी |
नियंत्रण प्रणाली | औद्योगिक पीसी |
धुरा | जर्मनी साइकोटेक 4015HY |
गति नियंत्रण | 4 अक्ष गति नियंत्रण बोर्ड |
प्रमुख स्क्रू | C5 पीस स्क्रू लेड |
कैमरा | जर्मनी इमेजिंग 40W ग्रे कैमरा |
एलसीडी | 17 इंच |
पीसीबी मिलिंग कटर मशीन तकनीकी पैरामीटर्स:
ना। | विवरण | आंकड़े |
1 | उपाय। | 850 × 750 × 930 मिमी (अलार्म लाइट को छोड़कर) |
2 | XYZ स्ट्रोक | 410x460x60 मिमी |
3 | पीसीबी अधिकतम आकार | 410 × 460 मिमी |
4 | सर्वो प्रणाली | एक्स, वाई एक्सिस एसी सर्वो मोटर (400W) जेड एक्सिस (100W) |
4 | स्पिंडल स्पीड | 2000-60000rpm/मिनट |
5 | काटने की गति | 1-100 मिमी / सेकंड |
6 | पीसीबी स्थिति | जिग फिक्स्चर |
7 | पिकिंग सिस्टम | मैनुअल द्वारा |
8 | धूल इकट्ठा | निचला संग्रह |
9 | साधन | 0.8~3 मिमी |
10 | सटीकता काटना | ± 0.05 मिमी |
1 1 | पीसी | विंडोज 7 या विंडोज 10 |
12 | चलती गति | 1000 मिमी / एस (अधिकतम) |
13 | प्रोग्रामिंग | पीसी/सीसीडी |
14 | हवा की आपूर्ति | 5-8㎏/㎝³ |
15 | बिजली की आपूर्ति | AC220V ± 5% 50/60 हर्ट्ज 3 किलोवाट |
पीसीबी मिलिंग कटर मशीन स्थापना:
1. पर्यावरण सेटिंग
1.1 उपकरण हवादार और सूखी जगह में स्थापित किया जाना चाहिए।इसे ऐसी जगह पर स्थापित न करें जो आसानी से जंग या ज्वलनशील हो।
1.2 उपकरण सूर्य के प्रकाश और उच्च गर्मी के संपर्क में आने वाले स्थानों पर स्थापित नहीं किए जाने चाहिए।
1.3 उपकरण को तेज कंपन और आसान टक्कर वाली जगह पर न रखें।
2. यांत्रिक स्थापना
2.1 उपकरण को निर्धारित स्थान पर रखें।
2.2 उपकरण के स्तर को एक स्तर के उपकरण के साथ समायोजित करें, और फिर फुट कप स्क्रू को कस लें।
2.3 डस्ट कलेक्टर के होज़ को उपकरण के डस्ट कलेक्टिंग पोर्ट से कनेक्ट करें।
2.4 संचालन दिशा और धूल संग्रह प्रभाव की पुष्टि करने के लिए धूल कलेक्टर के पावर प्लग को उपकरण से कनेक्ट करें।यदि इसे उलट दिया जाता है, तो तीन बिजली लाइनों में से किन्हीं दो को बदलें।
2.5 ग्राउंडिंग आवश्यकताएं: कृपया उपकरण को वितरण बॉक्स के ग्राउंड वायर से अलग से कनेक्ट करें, और श्रृंखला में अन्य उपकरणों से कनेक्ट न करें।
3. बिजली आपूर्ति विन्यास
3.1 उपकरण का मानक इनपुट सिंगल-फेज 220 वी एसी है।
3.2 उपकरण इनपुट 3-चरण 380V एसी को ट्रांसफार्मर से लैस करने की आवश्यकता है।
पीसीबी मिलिंग कटर मशीन उपस्थिति का आकार:
