Brand Name: | Winsmart |
Model Number: | SMTL460 |
MOQ: | एक सेट |
Packaging Details: | प्लाईवुड मामले |
Payment Terms: | एल / सी, टी / टी, वेस्टर्न यूनियन |

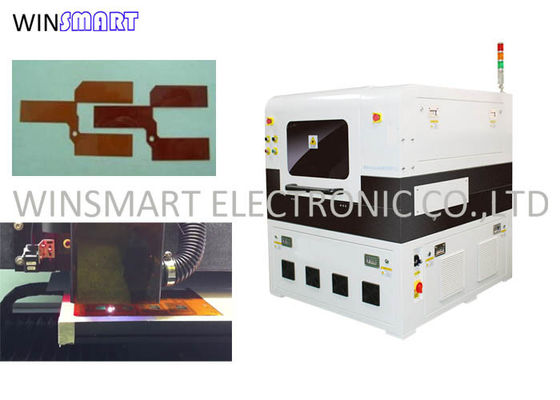

460x460 मिमी प्लेटफॉर्म के साथ वैकल्पिक इनलाइन ऑफ़लाइन लेजर पीसीबी कटिंग मशीन
लेजर काटने की मशीन सिद्धांत:
लेजर पीसीबी काटने की मशीन का सिद्धांत उच्च ऊर्जा बीम के साथ पीसीबी सर्किट बोर्ड की सतह को विकिरणित करना है, और बीम ऊर्जा घनत्व, आवृत्ति, गति और प्रसंस्करण समय जैसे पैरामीटर को नियंत्रित करके पीसीबी सामग्री के वाष्पीकरण काटने का एहसास करना है।
लेजर काटने की मशीन विशेषताएं:
1. अधिक तेज़ और आसान, डिलीवरी का समय कम करें।
2. उच्च गुणवत्ता, कोई विरूपण, सतह साफ और एकरूपता।
3. चिकना अत्याधुनिक, कोई काटने का तनाव नहीं, कोई गड़गड़ाहट नहीं
लेजर काटने की मशीनविवरण:
1. स्थिति: नया
2. वारंटी सेवा के बाद: फील्ड रखरखाव और मरम्मत सेवा, ऑनलाइन समर्थन, स्पेयर पार्ट्स, वीडियो तकनीकी सहायता
3. वीडियो आउटगोइंग-निरीक्षण: बशर्ते
4. मशीनरी टेस्ट रिपोर्ट: बशर्ते
5. मार्केटिंग का प्रकार: नया उत्पाद
6. मुख्य घटकों की वारंटी: 1 वर्ष
7. मुख्य घटक: असर, इंजन, गियर, गियरबॉक्स, मोटर, पीएलसी, दबाव पोत, पंप, धुरी
8. उत्पत्ति का स्थान: गुआंग्डोंग, चीन
9. ब्रांड का नाम: विनस्मार्ट
10.उत्पाद का नाम: लेजर पीसीबी सेपरेटर मशीन
11।लेजर शक्ति: 15W/20W (वैकल्पिक)
12. पूरी मशीन परिशुद्धता: ± 20 माइक्रोन
13. पोजिशनिंग सटीकता: ±2 माइक्रोन
14. सटीक दोहराएं: ±2 माइक्रोन
15. वोल्टेज / बिजली की आपूर्ति: एकल चरण AC220V / 3KW
16. मशीन का वजन: 2000KG
17. प्रसंस्करण का आकार: 460 मिमी * 460 मिमी
18. वर्किंग मोड (ऑफ़लाइन): मैन्युअल लोडिंग और अनलोडिंग, इनलाइन उपलब्ध है
लेजर काटने की मशीनविशिष्टता:
लेज़र | क्यू-स्विच्ड डायोड-पंप ऑल सॉलिड-स्टेट यूवी लेजर |
लेजर तरंग दैर्ध्य | 355 एनएम |
लेजर स्रोत | ऑप्टोवेव यूवी 15W@30KHz |
रैखिक मोटर के वर्कटेबल की पोजिशनिंग प्रेसिजन | ±2μm |
रैखिक मोटर के कार्यबल की पुनरावृत्ति सटीकता | ±1μm |
प्रभावी कार्य क्षेत्र | 460mmx460mm (अनुकूलन योग्य) |
स्कैनिंग गति | 2500 मिमी / एस (अधिकतम) |
कार्य क्षेत्र | 40mmx40mm |
लेजर काटने की मशीन आवेदन:
एफपीसी / पीसीबी / कठोर-फ्लेक्स पीसीबी काटने
![]() |
