उत्पाद विवरण:
|
| शर्त: | नया | CE अनुमोदन: | हाँ |
|---|---|---|---|
| कतरन लंबाई: | 460mm | काटने की गति: | No input file specified. |
| wanrrty: | 12 महीने | नाम: | स्वचालित वी-कट पीसीबी सेपरेटर मशीन |
| हाई लाइट: | स्वचालित वी कट पीसीबी सेपरेटर मशीन,रैखिक ब्लेड पीसीबी सेपरेटर मशीन,460 मिमी वी कट पीसीबी डिपेलिंग मशीन |
||

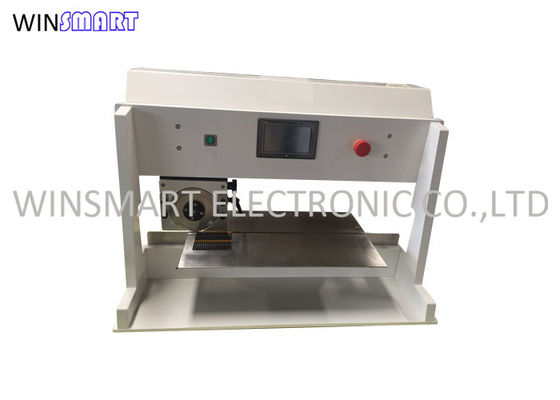

460 मिमी रैखिक ब्लेड स्वचालित वी-कट पीसीबी सेपरेटर मशीन पीसीबी कटर
स्वचालित वी-कट पीसीबी सेपरेटर मशीन विवरण:
इस प्रकार का पीसीबी सेपरेटर एक गोलाकार ब्लेड और एक रैखिक ब्लेड का उपयोग कर रहा है, पीसीबी बोर्ड काटने के दौरान नहीं चलेंगे, बोर्डों पर लगे घटकों को नुकसान से बचाया जाता है।
बोर्ड की मोटाई दोनों तरफ कट लाइन के साथ बनाए गए बोर्डों से कम हो जाती है।पैनल के दोनों किनारों को बोर्ड की मोटाई के लगभग 30% की गहराई तक बनाया गया है।पीसीबी तब पैनल से बाहर हो जाते हैं।
स्वचालित वी-कट पीसीबी सेपरेटर मशीन विशेषताएं:
1. माइक्रो-कंप्यूटर प्रोग्राम द्वारा नियंत्रित, पेटेंट डिजाइन, उच्च सटीकता और अच्छी स्थिरता के साथ।
2. गति समायोज्य काटना, दो विकल्प हैं: 500 मिमी / एस और 300 मिमी / एस, यदि ग्राहक अन्य गति निर्धारित करना चाहते हैं, तो हम ग्राहक के लिए अनुकूलित कर सकते हैं।
3. पृथक्करण लंबाई को प्रोग्राम किया जा सकता है: 0-100-200-300-400MM
4. कटिंग मटेरियल पीसीबी को प्री-स्कोर ग्रूव के साथ होना चाहिए,
संचालन करते समय, पीसीबी को रैखिक ब्लेड पर रखें, जो अपने पूर्व-स्कोर वाले खांचे के साथ रैखिक ब्लेड पर रखा जाता है, जब पैर स्विथ दबाया जाता है, तो परिपत्र ब्लेड वाला ब्लेड वाहक पीसीबी में चलता है, इसे अलग-अलग इकाइयों में अलग करता है।
5. ऑपरेटिंग पैनल की ऊंचाई 0-50 मिमी से समायोज्य है।
6. रोटरी चाकू समायोज्य: 0-2 मिमी।विभिन्न बीमारी पीसीबी बोर्ड और पूर्व-स्कोर किए गए वी-कट की अलग-अलग गहराई के अनुरूप।
7. ऑपरेटर सुरक्षा के लिए, ब्लेड-हॉल्टिंग लाइट सेंसर और एक प्लेक्सीग्लस सुरक्षा शील्ड हैं।
8. पीसीबी बोर्ड मोटाई: 0.2-3.2 मिमी, वी-कट गहराई: 0.2-2 मिमी।पीसीबी की लंबाई: 0-1300 मिमी।
9. ऊपरी गोलाकार ब्लेड और नीचे रैखिक गंजा सभी निर्यात स्टील लंबे जीवन ब्लेड, टिकाऊ, जब ब्लेड तेज नहीं होता है, तो 7-10 बार पीस सकता है, बार-बार उपयोग किया जा सकता है।
स्वचालित वी-कट पीसीबी सेपरेटर मशीन पैरामीटर्स:
| आदर्श | SMTAD5 |
| मशीन आयाम | L740*W550*H460 |
| अधिकतम काटने की लंबाई | 400 मिमी |
| पीसीबी सामग्री | FR4, एमसीपीसीबी |
| काटने की गति | 300mm/s या 500mm/s |
| पीसीबी मोटाई | 0.6-2.0 मिमी |
| शक्ति | 220/110V |
| मशीन वजन | 60 किग्रा |
स्वचालित वी-कट पीसीबी सेपरेटर मशीन निर्दिष्टीकरण:
1. वोल्टेज: 220/110V, 50/60 हर्ट्ज
2. पावर: 250W
3. अपर मोटराइज्ड सर्कुलर ब्लेड: व्यास 125 मिमी;ब्लेड कोण: 26-28 °
4. निचला रैखिक ब्लेड लंबाई: 460 मिमी, पीसीबी 430 मिमी की अधिकतम लंबाई में कटौती कर सकता है।
5. पृथक्करण लंबाई: 0-100-200-300-400 मिमी
6. बाहरी आकार: L740 * W550 * H460MM
7. वजन : 60 किग्रा
8. पैकेज: लकड़ी का मामला
स्वचालित वी-कट पीसीबी सेपरेटर मशीन रखरखाव:
जब मशीन का उपयोग नहीं किया जाता है तो ब्लेड में जंग से बचाव का तेल डालें
100 किमी (लगभग 50 दिन) काम करने के बाद, स्लाइडर की आंख में चिकनाई वाला तेल लगाने की जरूरत है।
मोबिल ग्रीस एमपी या चिकनाई तेल का प्रयोग करें।
स्वचालित वी-कट पीसीबी सेपरेटर मशीन आवेदन:
1. सामग्री काटना: एल्यूमिनियम बोर्ड, पीसीबी बोर्ड, शीतल फाइबर, स्वच्छ और गड़गड़ाहट मुक्त, उच्च गति और प्रभावी।
2. ग्राहक मुख्य रूप से एलईडी उद्योग, एसएमटी उद्योग, मोबली / एमपी 3 उद्योग, इलेक्ट्रॉनिक खिलौने उद्योग और आदि जैसे इलेक्ट्रॉनिक्स असेंबली उद्योग से ...
3. आयातित उच्च गति स्टील ब्लेड, लंबी सेवा जीवन।आसान संचालन, बोर्ड तनाव के बिना प्रसंस्करण, बोर्ड पर घटकों को नुकसान नहीं पहुंचाएगा।
